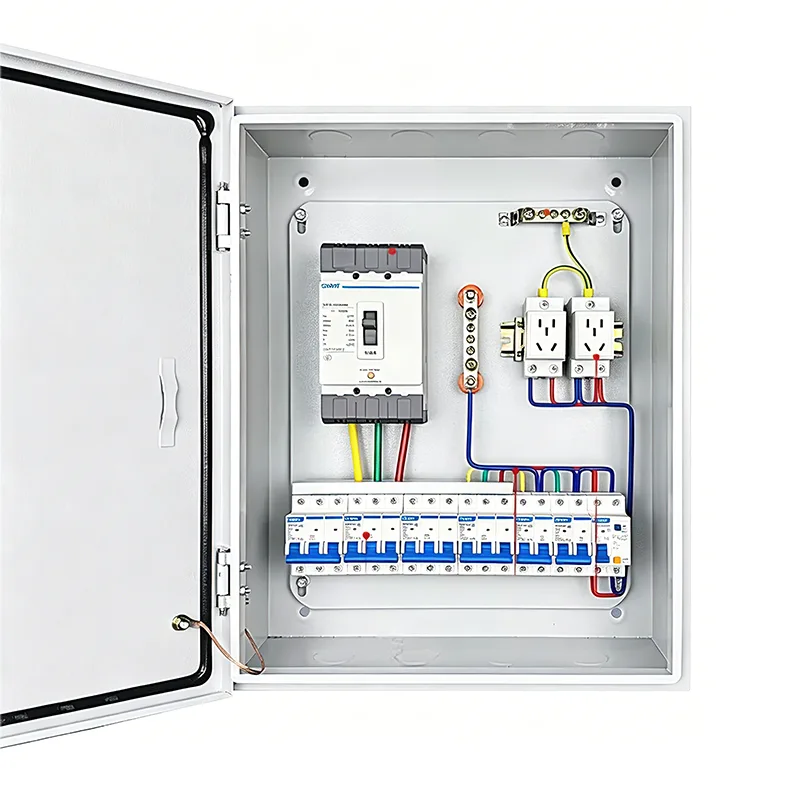

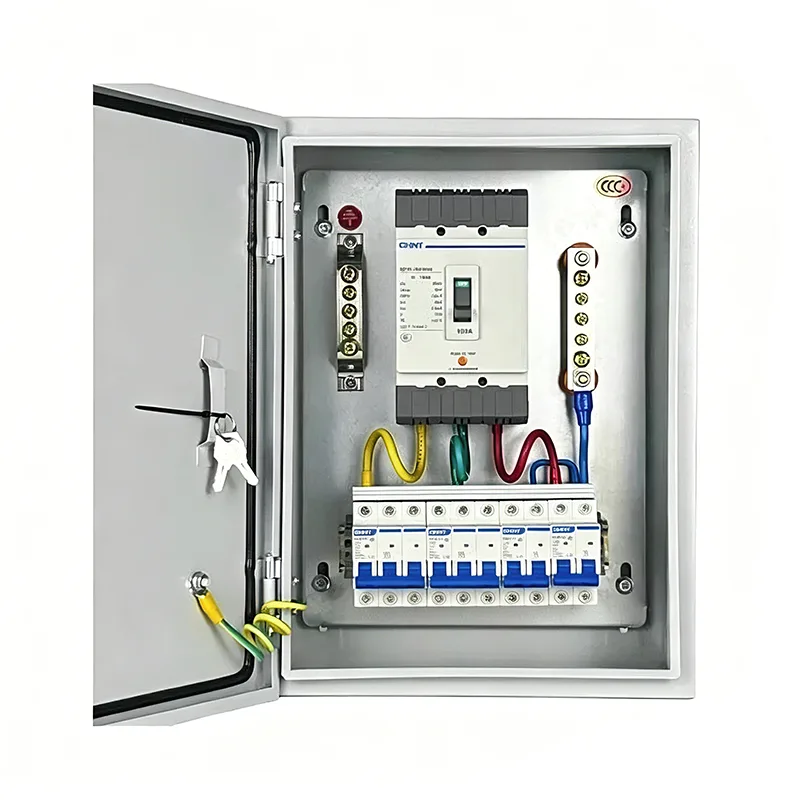

กล่องจ่ายไฟครบชุดเล็ก

กล่องจ่ายไฟชุดสมบูรณ์ขนาดเล็กรวมส่วนประกอบไฟฟ้าต่างๆ ตามโครงร่างวงจรเฉพาะ ติดตั้งภายในตู้โลหะขนาดเล็ก แม้จะเล็ก แต่ก็เป็นหน่วยระบบไฟฟ้าที่สมบูรณ์ Shangming เป็นซัพพลายเออร์ของผลิตภัณฑ์นี้ และเรายังมีตู้และกล่องกระจายสินค้าประเภทอื่นๆ อีกหลายประเภท

ส่วนประกอบของผลิตภัณฑ์

กล่องจ่ายไฟชุดเล็กครบชุดของ Shangming โดดเด่นด้วยการออกแบบขั้นสูงและคุณภาพที่เชื่อถือได้ ในด้านส่วนประกอบ ซีรีส์นี้ไม่ได้เป็นเพียงการรวบรวมกล่องกระจายสินค้าหลายกล่อง แต่เป็นการรวบรวมหน่วยโมดูลาร์ที่ได้รับการกำหนดค่าทางวิทยาศาสตร์ตามตรรกะของระบบไฟฟ้า การแบ่งการทำงาน และการประสานงานในการติดตั้ง

1. ระบบรองรับกล่อง

ส่วนนี้มีหน้าที่รับผิดชอบในการปกป้องทางกายภาพของกล่อง

เปลือก: โดยทั่วไปทำจากแผ่นเหล็กรีดเย็นหรือสแตนเลส

รางยึด: รางโลหะมาตรฐานจัดเรียงตามแนวนอนภายในกล่องเพื่อการติดตั้งเซอร์กิตเบรกเกอร์และส่วนประกอบอื่นๆ อย่างรวดเร็ว

แผง: มีประตู; มีประตูหน้าต่างดูที่ปรับแต่งได้ โดยเผยให้เห็นเฉพาะที่จับการทำงานของเซอร์กิตเบรกเกอร์เพื่อป้องกันการสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ

2. ระบบจำหน่ายหลัก

ระบบจำหน่ายหลักจัดการการจ่ายพลังงาน ให้การควบคุมและการป้องกัน

เบรกเกอร์หลัก: สวิตช์ควบคุมหลักสำหรับทั้งกล่อง ใช้สำหรับเหตุไฟฟ้าดับฉุกเฉินหรือการบำรุงรักษา

เบรกเกอร์วงจรขนาดเล็ก: ให้การป้องกันโอเวอร์โหลดและการลัดวงจรสำหรับแต่ละวงจรย่อย

Residual Current Device (RCD): ตรวจสอบกระแสไฟฟ้ารั่วและตัดไฟทันทีในกรณีที่เสี่ยงต่อไฟฟ้าช็อต

อุปกรณ์ป้องกันไฟกระชาก: ดูดซับไฟฟ้าแรงสูงทันทีที่เกิดจากฟ้าผ่าหรือความผันผวนของโครงข่ายไฟฟ้า ช่วยปกป้องเครื่องใช้ไฟฟ้าที่มีความแม่นยำด้านดาวน์สตรีม

3. ระบบเสริมและติดตาม

ไฟแสดงสถานะ: สีแดงสำหรับการทำงาน สีเขียวสำหรับหยุด สีเหลืองสำหรับข้อผิดพลาด แสดงสถานะพลังงานปัจจุบัน

เครื่องมือวัด: มิเตอร์วัดพลังงานขนาดเล็กติดตั้งบนราง DIN สำหรับตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า หรือการใช้พลังงาน

เทอร์มินอลบล็อค: สำหรับการเชื่อมต่อสายไฟโหลดภายนอกอย่างเรียบร้อย อำนวยความสะดวกในการบำรุงรักษาในอนาคต

4. การเชื่อมต่อไฟฟ้าและอุปกรณ์เสริม

บัสบาร์: บัสบาร์ทองแดงรูปหวีหรือรูปส้อม แทนที่จัมเปอร์ที่ยุ่งเหยิง ทำให้การเชื่อมต่อระหว่างเซอร์กิตเบรกเกอร์มีขนาดกะทัดรัดยิ่งขึ้นและลดการสร้างความร้อน

บัสบาร์กราวด์และนิวทรัล: ใช้แถบทองแดงเฉพาะเพื่อเชื่อมต่อสายนิวทรัลและกราวด์ของวงจรทั้งหมดจากส่วนกลาง

ชุดสายไฟภายใน: สายไฟทนไฟที่ตรงตามข้อกำหนดพิกัดกระแสไฟ ซึ่งส่งผ่านถาดสายเคเบิลที่มีเครื่องหมายหมายเลขสายไฟชัดเจน

จะเลือกกล่องกระจายสินค้าที่เหมาะสมได้อย่างไร?

ก่อนที่จะเริ่มโครงการ การระบุการกำหนดค่ากล่องแจกจ่ายให้ครบถ้วนอย่างถูกต้องเป็นสิ่งสำคัญ การเลือกที่ไม่เหมาะสมอาจนำไปสู่การทำงานซ้ำซ้อน ต้นทุนที่สูญเปล่า ปัญหาในการติดตั้ง หรือการขยายในอนาคตที่จำกัด

ขั้นตอนที่ 1: กำหนดสถานการณ์การใช้งานและลักษณะการโหลด

โปรดยืนยันคำถามต่อไปนี้:

1. จะนำไปใช้ที่ไหน?

เวิร์คช็อปการอบแห้งในร่ม → IP40 ก็เพียงพอแล้ว

กลางแจ้ง/ห้องปั๊ม/ริมทะเล → ต้องใช้ IP54/IP65 วัสดุสแตนเลส

2. อุปกรณ์อะไรที่จะจ่ายไฟ?

ไฟส่องสว่าง/เต้ารับ: เฟสเดียว กระแสไฟต่ำ (≤32A)

มอเตอร์/เครื่องเชื่อม: สามเฟส กระแสสูง (≥32A) ต้องใช้รีเลย์ความร้อน/สารปนเปื้อน

อุปกรณ์อัจฉริยะ: ต้องใช้ 24V DC, อินเทอร์เฟซการสื่อสาร

3. จำเป็นต้องมีการควบคุมอัตโนมัติหรือไม่?

เริ่ม/หยุดด้วยตนเอง → กล่องจ่ายไฟพื้นฐาน

ลอจิกอัตโนมัติ/การตรวจสอบระยะไกล → ต้องใช้กล่อง PLC/HMI

ขั้นตอนที่ 2: คำนวณพารามิเตอร์ทางไฟฟ้าและกำหนดความจุ

1. การประมาณโหลดทั้งหมด

แสดงรายการกำลัง (kW) และแรงดันไฟฟ้าในการทำงานของอุปกรณ์ไฟฟ้าทั้งหมด หากคุณประสบปัญหา ทีมเทคนิคของ Shangming สามารถช่วยคุณยืนยันได้

คำนวณกระแสรวมโดยพิจารณาปัจจัยพร้อมกัน Kx = 0.7–0.9;

ตัวอย่าง:

มอเตอร์ 3 x 5.5kW (380V) → กระแสไฟมอเตอร์เดี่ยว data 11A, กระแสไฟทั้งหมด 3 × 11 × 0.8 = 26.4A;

แสงสว่าง 5kW (220V) → กระแส data 23A;

สายเรียกเข้าหลักแนะนำ ≥63A

2. การวางแผนวงจรสาขา

โหลดแต่ละประเภทควรมีวงจรแยกกันเพื่อหลีกเลี่ยงการรบกวน กระแสไฟฟ้าวงจรเดี่ยว ≤ 80% ของค่าพิกัดของเบรกเกอร์

อุปกรณ์สำคัญแนะนำให้มีวงจร+ยูพีเอสแยกกัน

ขั้นตอนที่ 3: กำหนดจำนวนและการรวมกันของกล่องหุ้ม

สถานการณ์สมมติง่ายๆ: ตู้ในตัว 1 ตู้

สถานการณ์ที่ซับซ้อนปานกลาง: 2–3 กล่อง

ข้อกำหนดด้านความซับซ้อนและความปลอดภัยสูง: 3–6 กล่อง

ขั้นตอนที่ 4: เลือกระดับการป้องกันและวัสดุ

ผลิตภัณฑ์ของ Shangming มีระดับการป้องกันตั้งแต่ IP30 ถึง IP66 และวัสดุต่างๆ ได้แก่ เหล็กรีดเย็นและสแตนเลส

หากคุณมีข้อกำหนดด้านความปลอดภัยและข่าวกรอง และจำเป็นต้องปรับปรุงความสะดวกในการบำรุงรักษาในอนาคตตามตำแหน่งการติดตั้งเฉพาะ โปรดติดต่อเรา Shangming จะตรวจสอบความเป็นไปได้และจัดทำใบเสนอราคาและตัวอย่างภายใน 1-2 วันทำการตามแบบและข้อกำหนดทางเทคนิค

คำถามที่พบบ่อย

ถาม: เหตุใดจึงเลือกกล่องจ่ายไฟชุดเล็กแทนที่จะเป็นตู้ขนาดใหญ่เพียงตู้เดียว

ตอบ: กล่องกระจายสินค้าขนาดเล็กและสมบูรณ์สามารถใช้ร่วมกับกล่องควบคุมการทำงานต่างๆ ได้อย่างยืดหยุ่นตามความต้องการที่แท้จริง สายเคเบิลและส่วนประกอบบางอย่างได้รับการรวมเข้าด้วยกันล่วงหน้าที่โรงงาน ทำให้การติดตั้งที่ไซต์งานง่ายและรวดเร็วยิ่งขึ้น และเหมาะสำหรับพื้นที่จำกัดหรือผิดปกติ ในระหว่างการบำรุงรักษา จะมีการกำหนดการแบ่งเขตการทำงานไว้อย่างชัดเจน ช่วยอำนวยความสะดวกในการแก้ไขปัญหาและซ่อมแซม

ถาม: จะทำการบำรุงรักษาและการตรวจสอบรายวันอย่างไร?

ตอบ: ตรวจสอบสถานะการทำงานของเซอร์กิตเบรกเกอร์และคอนแทคเตอร์ทุกไตรมาสเพื่อให้แน่ใจว่าไม่มีความร้อนสูงเกินไปหรือการคลายตัว

ทำความสะอาดฝุ่นที่สะสมอยู่ภายในตู้เป็นประจำ โดยเฉพาะพัดลมระบายความร้อนและตัวกรอง ตรวจสอบซีลกรอบประตูเพื่อดูอายุและการแตกร้าว และเปลี่ยนใหม่หากจำเป็น

บันทึกผลการตรวจสอบและการดำเนินการแก้ไขหลังการบำรุงรักษาแต่ละครั้งเพื่อให้สามารถติดตามได้
