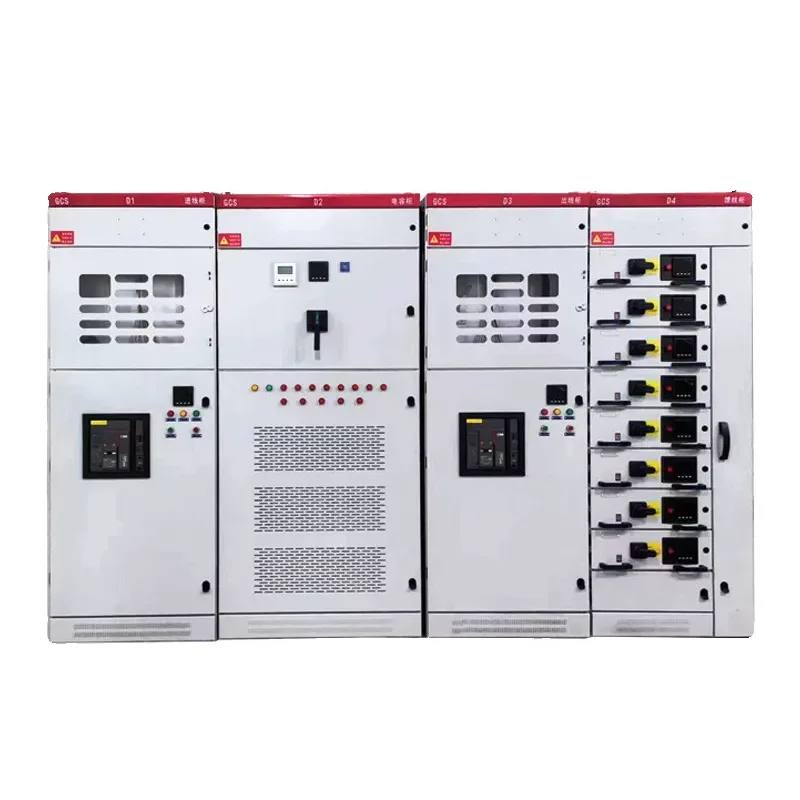

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

สวิตช์เกียร์แบบถอดได้แรงดันต่ำของ GCS มีโครงสร้างที่เรียบง่าย มีความเข้ากันได้ดีกับส่วนประกอบ และมีราคาถูกกว่า MNS ถึง 20%-35% ทำให้เหมาะสำหรับโครงการที่ให้ความสำคัญกับงบประมาณ หากคุณสนใจในการเลือกผลิตภัณฑ์นี้และเริ่มพัฒนาแผนโครงการ โปรดติดต่อ Shangming ซัพพลายเออร์ที่เชื่อถือได้จาก Yueqing, Wenzhou, China

คุณสมบัติผลิตภัณฑ์

สวิตช์เกียร์แรงดันต่ำแบบถอดได้ของ GCS ผสมผสานความน่าเชื่อถือสูงของ MNS เข้ากับการใช้งานที่ง่ายของ GGD ทำให้เหมาะสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำที่มีวงจรจำนวนมาก การบำรุงรักษาบ่อยครั้ง และการมุ่งเน้นที่การควบคุมต้นทุนโดยรวม

1. โครงสร้างการถอนแบบโมดูลาร์

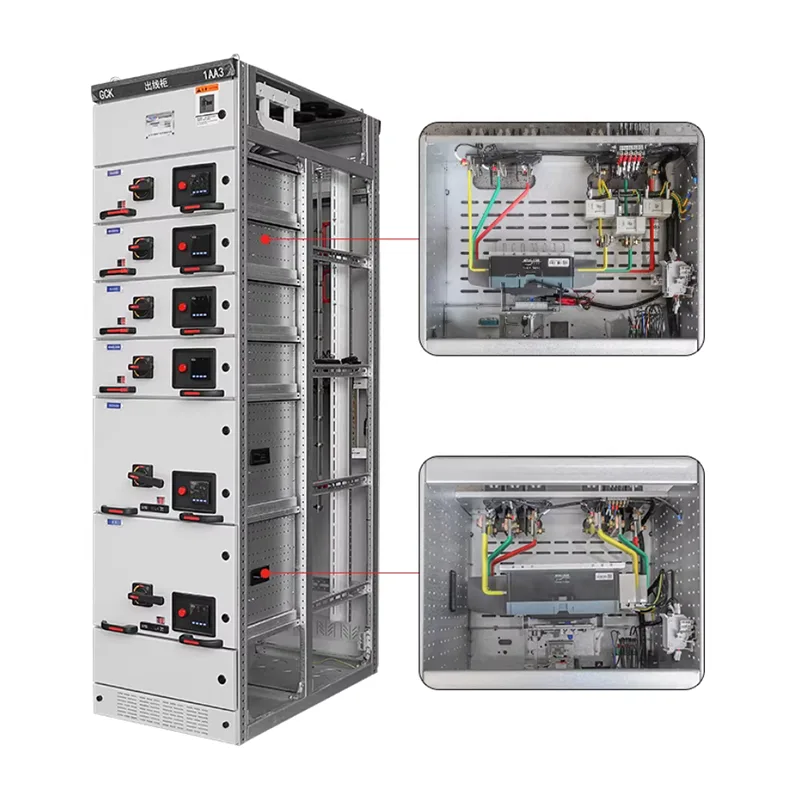

หน่วยการทำงานของ GCS ใช้การออกแบบแบบลิ้นชักมาตรฐาน ช่วยให้สามารถใส่และถอดได้อย่างรวดเร็ว ในกรณีที่วงจรเดียวขัดข้องหรือบำรุงรักษา สามารถถอดอุปกรณ์ออกได้โดยอิสระโดยไม่กระทบต่อการทำงานของวงจรอื่นๆ ช่วยลดเวลาไฟฟ้าดับและค่าบำรุงรักษา

การออกแบบแบบโมดูลาร์ของสวิตช์เกียร์นำเสนอความสามารถรอบด้านที่แข็งแกร่ง อำนวยความสะดวกในการขยายหรือเปลี่ยนในอนาคต

2. ระดับความปลอดภัยสูง

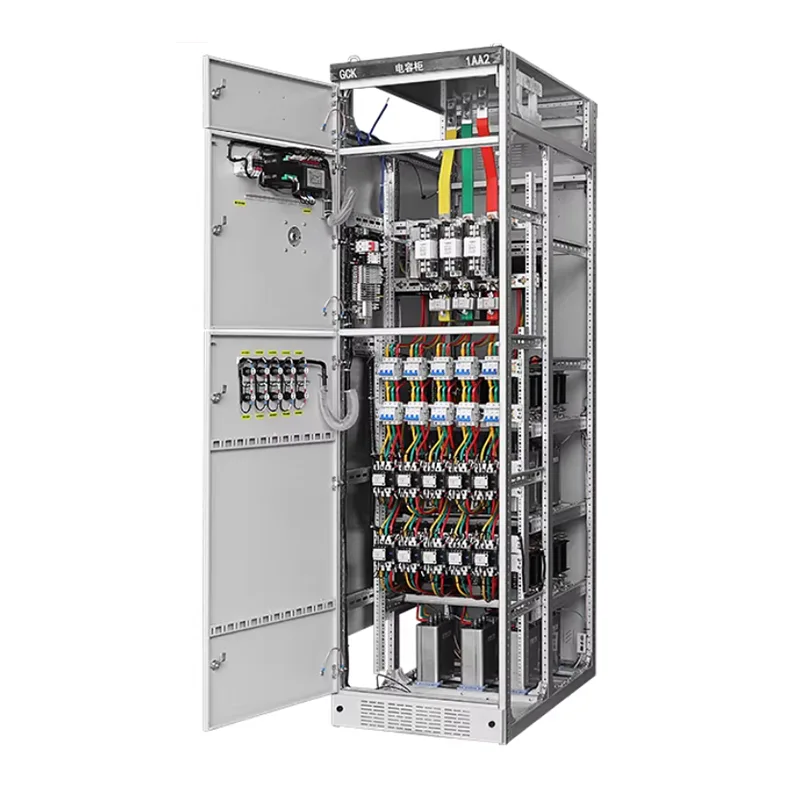

ตู้ GCS แบ่งออกเป็น: ช่องบัสบาร์ ช่องหน่วยการทำงาน และช่องสายเคเบิล พื้นที่การทำงานเหล่านี้ได้รับการแยกออกจากกันอย่างมีประสิทธิภาพเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด

เรารองรับตัวเลือกสำหรับระดับการป้องกันที่สูงขึ้น ซึ่งสามารถปรับแต่งตามสภาพการทำงานจริงได้

คุณลักษณะด้านความปลอดภัยช่วยเพิ่มความปลอดภัยและเสถียรภาพในการปฏิบัติงาน ตอบสนองความต้องการด้านพลังงานของโครงการอุตสาหกรรมและงานสาธารณะ

3. การบำรุงรักษาและการใช้งานที่สะดวก

ชุดลิ้นชักมีตำแหน่งการทดสอบ การทำงาน และการตัดการเชื่อมต่อ ช่วยให้สามารถตรวจสอบและเปลี่ยนได้แม้ในสภาวะการปิดเครื่องหรือเปิดไฟบางส่วน การเดินสายไฟและพื้นที่ปฏิบัติการได้รับการออกแบบอย่างสมเหตุสมผล ทำให้เป็นมิตรกับผู้ใช้สำหรับเจ้าหน้าที่ซ่อมบำรุง และเหมาะสำหรับระบบที่ต้องการการบำรุงรักษาบ่อยครั้ง เช่น สถานการณ์ MCC

4. การบังคับใช้ที่กว้างขวาง

ตู้ GCS สามารถใช้เป็นตู้กระจายสินค้า ตู้ป้อน ศูนย์ควบคุมมอเตอร์ (MCC) ฯลฯ รองรับการผสมผสานส่วนประกอบไฟฟ้าต่างๆ และปรับให้เข้ากับความจุและข้อกำหนดปริมาณวงจรที่แตกต่างกัน ระบบเดียวสามารถครอบคลุมความต้องการใช้งานที่หลากหลาย

5. ความคุ้มค่าสูง

เมื่อเปรียบเทียบกับตู้แบบถอนออกได้ของ MNS แล้ว GCS มีโครงสร้างที่เรียบง่ายกว่าและต้นทุนที่ควบคุมได้ดีกว่า

เมื่อเปรียบเทียบกับสวิตช์เกียร์แบบอยู่กับที่ มีข้อได้เปรียบที่สำคัญในด้านความปลอดภัยและการบำรุงรักษา ทำให้เหมาะอย่างยิ่งสำหรับโครงการขนาดกลางถึงขนาดใหญ่หรือโครงการที่ต้องใช้งบประมาณสูง โดยทำให้เกิดความสมดุลระหว่างประสิทธิภาพและต้นทุน

จะดูแลรักษาสวิตช์เกียร์แบบถอดได้แรงดันต่ำของ GCS ได้อย่างไร

เพื่อยืดอายุการใช้งาน ป้องกันการทำงานผิดพลาด และรับประกันการจ่ายไฟอย่างต่อเนื่อง การบำรุงรักษาที่เหมาะสมจึงเป็นสิ่งสำคัญ Shangming จัดทำเอกสารที่ครอบคลุมและให้คำแนะนำบางประการ

I. การตรวจสอบรายวัน

1. การตรวจสอบตัวบ่งชี้การทำงาน: ไฟแสดงสถานะแผงลิ้นชักไม่ควรกะพริบผิดปกติ กระแสแอมมิเตอร์ควรมีความสมดุล

2. การตรวจสอบการเพิ่มขึ้นของอุณหภูมิ: ใช้เทอร์โมมิเตอร์อินฟราเรดแบบมือถือเพื่อวัดอุณหภูมิที่เพิ่มขึ้นของขั้วต่อบัสบาร์หลัก ขั้วต่อหลักของลิ้นชัก และขั้วต่อทางเข้า/ทางออกของเบรกเกอร์ ≤40K (≤80°C ที่อุณหภูมิแวดล้อม +40°C)

3. การตรวจสอบกลิ่น/เสียงที่ผิดปกติ: ตรวจสอบกลิ่นไหม้ เสียงที่ปล่อยออกมา หรือเสียงหึ่งๆ

4. การตรวจสอบซีลประตูและการทำความสะอาด: ซีลประตูตู้มีอายุหรือไม่? มีการสะสมฝุ่นภายในหรือไม่?

5. การตรวจสอบตำแหน่งลิ้นชัก: ลิ้นชักทั้งหมดอยู่ในตำแหน่งที่เชื่อมต่อกันหรือไม่ พวกเขาหลวมหรือเปล่า?

ครั้งที่สอง การบำรุงรักษาตามระยะเวลา

ขั้นตอนที่ 1: การเตรียมการปิดเครื่อง ยืนยันว่าได้ถอดแหล่งจ่ายไฟต้นน้ำออกแล้วและทดสอบแรงดันไฟฟ้า

ขั้นตอนที่ 2: ย้ายลิ้นชักที่ต้องการการบำรุงรักษาไปยังตำแหน่งเปิดแล้วดึงออกมาจนสุด โปรดทราบว่าปลั๊กหลักจะตัดการเชื่อมต่อโดยอัตโนมัติ ปลั๊กรองสามารถถอดออกได้ด้วยตนเอง

ขั้นตอนที่ 3: การบำรุงรักษาหน่วยลิ้นชัก ส่วนประกอบต่างๆ จำเป็นต้องมีขั้นตอนการบำรุงรักษาที่แตกต่างกัน รวมถึงการทำความสะอาดและการทดสอบ

ขั้นตอนที่ 4: การบำรุงรักษาภายในตู้

บัสบาร์หลัก: ตรวจสอบโบลต์ที่หลวม

บัสบาร์สาขาแนวตั้ง: ทำความสะอาดฝุ่นที่สะสมและตรวจสอบปลอกฉนวนที่เสียหาย

ช่องใส่สายเคเบิล: จัดระเบียบสายเคเบิลและตรวจสอบความร้อนสูงเกินไปหรือการเปลี่ยนสีของปลายสายเคเบิล

ระบบสายดิน: วัดความต้านทานสายดินระหว่างบัสบาร์ PE และตู้ (ควรเป็น ≤0.1Ω)

ขั้นตอนที่ 5: การทดสอบการทำงาน

ดันลิ้นชักกลับไปที่ตำแหน่งเชื่อมต่อ หลังจากเปิดเครื่องแล้ว ให้ทดสอบวงจรควบคุมในตำแหน่งทดสอบ รันการทดสอบขณะไม่มีโหลดเป็นเวลา 10 นาทีเพื่อยืนยันว่าไม่มีความผิดปกติ

ข้อควรระวังในการบำรุงรักษาที่สำคัญ

1. ห้ามเสียบหรือถอดปลั๊กโมดูลหลักในขณะที่เปิดเครื่องอยู่

โมดูลหลักส่งกระแสไฟสูงในวงจรหลัก และต้องทำงานหลังจากที่ลิ้นชักอยู่ในตำแหน่งเปิดและระบบปิดอยู่เท่านั้น

มิฉะนั้นอาจทำให้เกิดอาร์คไฟฟ้า ส่งผลให้ได้รับบาดเจ็บหรืออุปกรณ์เสียหายได้

2. อย่าผสมลิ้นชักขนาดต่างกัน

ลิ้นชัก GCS ออกแบบมาให้มีขนาด 1/2, 1, 2 และ 3 หน่วย โดยมีความสูงสอดคล้องกับตำแหน่งโมดูลหลักอย่างเคร่งครัด

การติดตั้งที่ไม่ถูกต้องจะส่งผลให้โมดูลไม่ตรงแนว หน้าสัมผัสไม่ดี และความร้อนสูงเกินไป

3. ตรวจสอบลูกโซ่ห้าชั้นอย่างสม่ำเสมอ

การทดสอบ: เมื่อปิดเซอร์กิตเบรกเกอร์แล้ว สามารถดึงลิ้นชักออกมาได้หรือไม่? มันไม่ควร

หากอินเตอร์ล็อคล้มเหลว ให้หยุดการใช้งานและซ่อมแซมทันทีเพื่อป้องกันการทำงานผิดพลาด

4. เพิ่มมาตรการป้องกันการควบแน่นในสภาพแวดล้อมที่ชื้น

หากโครงการของคุณตั้งอยู่ในฤดูฝนหรือในโรงงานน้ำ ให้ตรวจสอบการทำงานของฮีตเตอร์ทุกเดือน

เมื่อยืนยันโซลูชัน คุณสามารถเลือกติดตั้งตัวควบคุมการควบแน่นอัจฉริยะสำหรับการสตาร์ท-หยุดอัตโนมัติได้

คำถามที่พบบ่อย

ถาม: เมื่อปรับแต่งตู้สวิตช์เกียร์ ฉันจะเลือกระหว่างแบบคงที่ (GGD) หรือแบบถอดได้ (GCS/MNS) อย่างไร

ตอบ: GGD เหมาะสมเมื่อ: งบประมาณที่จำกัด โหลดเดี่ยว ค่าเผื่อการบำรุงรักษาไฟฟ้าดับ หรือสภาพแวดล้อมที่รุนแรง การเดินสายแบบคงที่มีความน่าเชื่อถือมากกว่าในกรณีเหล่านี้

GCS/MNS เหมาะสมเมื่อ: สายการผลิตหลักประสบกับการสูญเสียพลังงานอย่างมาก วงจรจำนวนมากที่มีพื้นที่จำกัด ต้องการการบำรุงรักษาสายการผลิตแบบสดอย่างรวดเร็ว และจัดลำดับความสำคัญของระบบอัตโนมัติและความชาญฉลาดในระดับสูง

ถาม: ระดับความสูงส่งผลต่อการปรับแต่งสวิตช์เกียร์อย่างไร

ตอบ: ที่ระดับความสูงมากกว่า 1,000 เมตร อากาศบางๆ จะช่วยลดการกระจายความร้อนและความจุของฉนวน

คุณต้องแจ้งให้เราทราบในระหว่างการปรับแต่ง หากคุณต้องการเพิ่มช่องว่างอากาศ ฉนวนคุณภาพสูง หรือการลดพิกัดในระหว่างการเลือก

ถาม: เหตุใดลิ้นชักของสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS จึงดึงหรือใส่ได้ยากในบางครั้ง

ตอบ: การเสียรูปของรางนำ: อาจเนื่องมาจากฐานรากไม่เรียบระหว่างการติดตั้ง ส่งผลให้ตู้บิดเบี้ยว

การเชื่อมต่อกัน: ตรวจสอบว่าเบรกเกอร์อยู่ในตำแหน่งเปิดจนสุดหรือไม่ เพื่อความปลอดภัย อินเตอร์ล็อคแบบกลไกจะล็อคลิ้นชักเมื่อเบรกเกอร์ทำงาน

การหล่อลื่นล้มเหลว: การขาดการบำรุงรักษาเป็นเวลานานอาจทำให้กลไกทางกลแข็งทื่อได้ อย่าดันหรือดึงลิ้นชักแรงๆ นำวัตถุแปลกปลอมออกและใช้สารหล่อลื่นในปริมาณที่เหมาะสม
