Wenzhou Shangming Electric Co., Ltd. คือผู้ผลิตและจำหน่ายอุปกรณ์ไฟฟ้าระดับพรีเมียมชั้นนำ

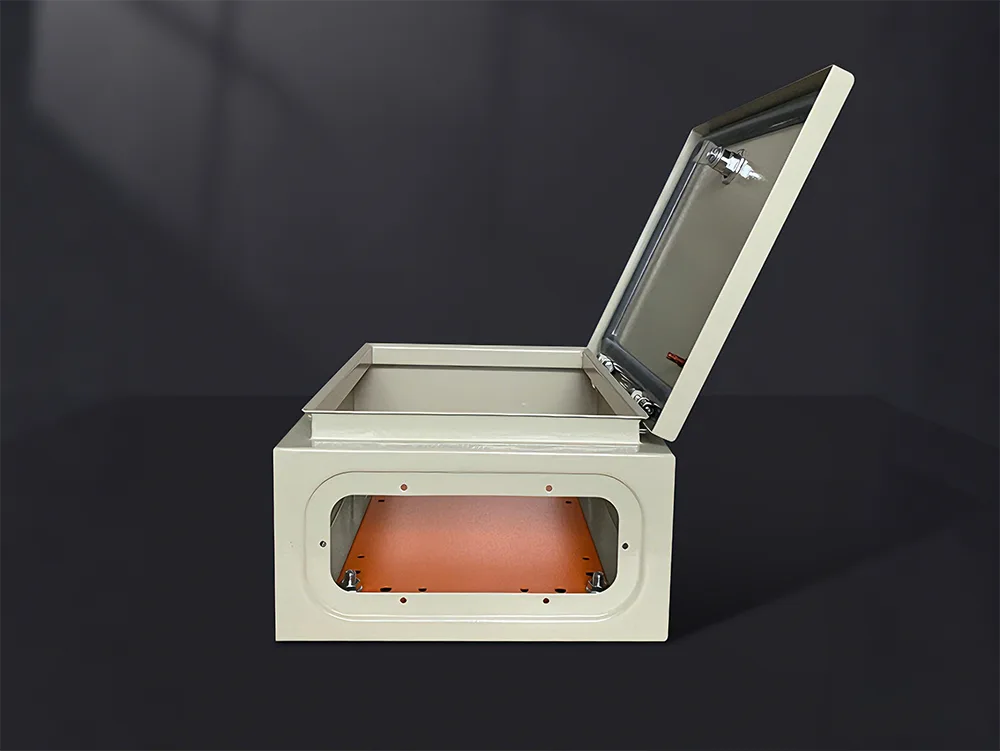

ซางหมิงเป็นผู้ผลิตและผู้จำหน่ายตู้กล่องกระจายสินค้าที่เชื่อถือได้ ด้วยประสบการณ์ที่กว้างขวางของเรา เรานำเสนอผลิตภัณฑ์ในวัสดุและข้อกำหนดเฉพาะที่หลากหลาย และยังสามารถจัดหาโซลูชันที่ปรับแต่งให้เหมาะกับความต้องการเฉพาะของคุณ

คุณสมบัติที่สำคัญ

1. การป้องกันทางกายภาพ: ให้การป้องกันฝุ่นละออง น้ำ และสิ่งแปลกปลอมเข้าไป ในขณะเดียวกันก็ป้องกันการสัมผัสกันโดยไม่ได้ตั้งใจระหว่างบุคลากรและส่วนประกอบที่มีไฟฟ้า

2. การแยกความปลอดภัย: แยกอุปกรณ์ไฟฟ้าแรงสูงและกระแสสูงออกจากสภาพแวดล้อมการทำงาน จึงลดความเสี่ยงของไฟฟ้าช็อตและไฟไหม้

3. แพลตฟอร์มการติดตั้งส่วนประกอบ: กล่องหุ้มกล่องจ่ายไฟมีราง DIN ขายึด และรูที่เจาะไว้ล่วงหน้า เพื่อความสะดวกในการติดตั้งส่วนประกอบที่ได้มาตรฐาน เช่น เบรกเกอร์และมิเตอร์ไฟฟ้า

4. การป้องกันแม่เหล็กไฟฟ้า: ลดผลกระทบของการรบกวนทางแม่เหล็กไฟฟ้าภายนอกต่อวงจรควบคุมภายใน

5. การปรับตัวด้านสิ่งแวดล้อม: ด้วยการใช้วัสดุที่หลากหลายและระดับการป้องกัน ตู้นี้จึงเหมาะสำหรับสภาพแวดล้อมที่หลากหลาย รวมถึงการตั้งค่าในร่ม กลางแจ้ง และอุตสาหกรรม

ส่วนประกอบโครงสร้าง

ประตูตู้: มีให้เลือกทั้งบานใสและบานทึบ การกำหนดค่าแบบกำหนดเองมีให้จาก ซางหมิง

แผ่นยึด: แผ่นโลหะที่ใช้สำหรับยึดส่วนประกอบภายใน สามารถถอดออกได้เพื่อความสะดวกในการประกอบนอกตู้

น็อกเอาต์: พอร์ตเข้าสายเคเบิลแบบเจาะล่วงหน้าที่ออกแบบมาเพื่อรองรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางต่างๆ

ปะเก็นซีล: ปะเก็นยืดหยุ่นสูงที่บุขอบแผงประตู ซึ่งทำหน้าที่เป็นองค์ประกอบสำคัญในการรับรองระดับการป้องกัน IP ที่ระบุ

สายฟ้ากราวด์: จำเป็นสำหรับการทำให้แน่ใจว่ากล่องหุ้มโลหะได้รับการต่อสายดินอย่างเชื่อถือได้ จึงช่วยป้องกันไม่ให้กล่องหุ้มได้รับพลังงานไฟฟ้า

สถานการณ์การใช้งาน

I. การสร้างระบบจำหน่ายไฟฟ้าแรงดันต่ำ

กล่องกระจายสัญญาณของเราทำหน้าที่เป็นกล่องกระจายสัญญาณสำหรับอาคารพาณิชย์ พื้นที่อยู่อาศัย และการจ่ายไฟฟ้าในพื้นที่สาธารณะ

ทำหน้าที่เป็นแท่นยึดสำหรับส่วนประกอบต่างๆ เช่น เซอร์กิตเบรกเกอร์และอุปกรณ์กระแสไฟตกค้าง ช่วยอำนวยความสะดวกในการเดินสายที่ได้มาตรฐานและการป้องกันความปลอดภัย ในขณะเดียวกันก็เพิ่มความเรียบร้อยและความปลอดภัยโดยรวมของระบบจำหน่ายไฟฟ้า

ครั้งที่สอง อุปกรณ์อุตสาหกรรมและการควบคุมอัตโนมัติ

โดยทำหน้าที่เป็นกล่องควบคุมสำหรับเครื่องจักร ตู้ควบคุมสำหรับสายการผลิตอัตโนมัติ และตู้สำหรับระบบควบคุม PLC

ภายในจะมีส่วนประกอบต่างๆ เช่น คอนแทคเตอร์ รีเลย์ และโมดูลควบคุม เพื่อปกป้องอุปกรณ์ไฟฟ้านี้จากการปนเปื้อนของฝุ่นและน้ำมัน ขณะเดียวกันก็อำนวยความสะดวกในการบูรณาการและบำรุงรักษาอุปกรณ์

ที่สาม โครงการจำหน่ายไฟฟ้าและวิศวกรรมกลางแจ้ง

โดยทำหน้าที่เป็นกล่องไฟกลางแจ้งชั่วคราว หน่วยจ่ายไฟฟ้าสำหรับไซต์ก่อสร้าง และกล่องควบคุมสำหรับไฟถนน

หากคุณต้องการผลิตภัณฑ์แบบกำหนดเองสำหรับการใช้งานเหล่านี้ เราขอแนะนำให้เลือกระดับการป้องกันที่สูง (เช่น IP54 / IP65) เพื่อให้มั่นใจถึงความต้านทานต่อน้ำ ฝุ่น และฝน

IV. ระบบไฟฟ้าโซลาร์เซลล์และพลังงานใหม่

ซางหมิง เสนอสิ่งที่แนบมาสำหรับกล่องรวม PVตู้ PV แบบผูกตาราง และกล่องควบคุมสำหรับระบบกักเก็บพลังงาน

เนื่องจากเป็นที่อยู่อาศัยพื้นฐานสำหรับอุปกรณ์พลังงานใหม่ กรอบเหล่านี้จึงให้การป้องกัน การแยกตัว และพื้นที่ติดตั้ง ซึ่งรองรับข้อกำหนดสำหรับการใช้งานกลางแจ้งในระยะยาว

V. การสื่อสารและโครงสร้างพื้นฐาน

คุณสามารถติดต่อเราเพื่อปรับแต่งกล่องควบคุมสำหรับอุปกรณ์สื่อสาร กล่องกระจายสำหรับระบบไฟฟ้าแรงต่ำ กล่องจ่ายไฟสำหรับระบบ Surveillance และอื่นๆ อีกมากมาย

สิ่งนี้ทำให้มั่นใจได้ถึงการปกป้องอุปกรณ์จ่ายไฟในการสื่อสาร ป้องกันการรบกวนจากภายนอกและผลกระทบต่อสิ่งแวดล้อม และเพิ่มเสถียรภาพของระบบโดยรวม

ปัจจัยใดที่ควรพิจารณาเมื่อเลือกสิ่งที่แนบมากับกล่องกระจาย

1. ขนาดและข้อมูลจำเพาะ

เมื่อทำการเลือก เราไม่แนะนำให้เลือกกล่องหุ้มที่เหมาะกับส่วนประกอบทุกประการ พื้นที่ที่ส่วนประกอบภายในครอบครองไม่ควรเกิน 80% ของพื้นที่แผ่นฐาน พื้นที่ส่วนที่เหลืออีก 20% สงวนไว้สำหรับการเดินสายไฟ การกระจายความร้อน และการขยายตัวในอนาคต ดังนั้นคุณควรเผื่อพื้นที่ไว้บางส่วนในการเลือกของคุณเสมอ

ในส่วนของความลึก คุณต้องคำนึงถึงความลึกรวมของเซอร์กิตเบรกเกอร์ (รวมถึงที่จับสำหรับใช้งาน) ท่อสายไฟ และตัวประตูตู้ด้วย นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับเซอร์กิตเบรกเกอร์ที่มีกระแสไฟสูงซึ่งมีข้อกำหนดด้านความลึกที่สำคัญ การไม่คำนึงถึงสิ่งนี้อาจทำให้ประตูปิดไม่ถูกต้อง

2. ระดับการป้องกัน (รหัส IP)

โปรดเลือกระดับการป้องกันที่เหมาะสมตามความรุนแรงของสภาพแวดล้อมการติดตั้ง:

สำนักงาน/ทางเดินในอาคาร: IP30 – IP40 เพียงพอแล้ว

การประชุมเชิงปฏิบัติการทางอุตสาหกรรม: แนะนำให้ใช้ IP54 เพื่อป้องกันฝุ่นและน้ำกระเซ็น

ภายนอกอาคาร/ระบบไฟฟ้าโซลาร์เซลล์: จำเป็นต้องมี IP65 หรือสูงกว่า และตะเข็บประตูต้องมีปะเก็นซีลในตัวที่ต่อเนื่องกัน

3. ความต้านทานต่อวัสดุและการกัดกร่อน

เหล็กแผ่นรีดเย็น: ตัวเลือกที่หลากหลายที่สุด เหมาะสำหรับสภาพแวดล้อมที่แห้งในอาคารส่วนใหญ่

เหล็กกล้าไร้สนิม (304/316): เหมาะสำหรับผลิตภัณฑ์ยา การแปรรูปอาหารและสภาพแวดล้อมชายฝั่งที่มีการสัมผัสกับสเปรย์เกลือสูง สแตนเลส 316 มีความทนทานต่อการกัดกร่อนได้ดีกว่าเมื่อเทียบกับ 304

4. การจัดการความร้อน

การจัดการความร้อนมักถูกมองข้ามลักษณะของกล่องจ่ายไฟกำลังสูง เราขอแนะนำให้คุณเลือกตามสถานการณ์ต่อไปนี้:

การระบายความร้อนแบบพาสซีฟ: หากความร้อนที่เกิดขึ้นภายในตู้มีน้อย ตู้ที่ปิดสนิทก็เหมาะสม

การระบายความร้อนแบบแอคทีฟ: หากกรอบหุ้มมีส่วนประกอบต่างๆ เช่น ไดรฟ์ความถี่แปรผัน (VFD) ชุดซอฟต์สตาร์ท หรือคอนแทคเตอร์กระแสสูง คุณต้องเลือกกรอบหุ้มที่ติดตั้งช่องระบายอากาศ ในบางกรณี คุณอาจต้องเลือกรุ่นที่มีรูยึดที่เจาะไว้ล่วงหน้าสำหรับพัดลมระบายความร้อนตามแนวแกน

การป้องกันแสงแดด: สำหรับเปลือกนอก เราขอแนะนำโครงสร้างหลังคาสองชั้นเพื่อป้องกันแสงแดดโดยตรงไม่ให้อุณหภูมิภายในพุ่งสูงขึ้น

5. ความง่ายในการติดตั้งและการใช้งาน

ทิศทางการเปิดประตู: พิจารณาว่าประตูเปิดซ้ายหรือเปิดขวาสะดวกกว่าเมื่อพิจารณาจากพื้นที่ว่างในสถานที่ติดตั้ง ตู้ระดับไฮเอนด์บางรุ่นของ Shangming มีประตูที่สามารถกลับด้านได้ (สามารถกำหนดค่าให้เปิดจากด้านซ้ายหรือด้านขวาก็ได้)

การเข้า/ออกสายเคเบิล: ยืนยันว่าสายเคเบิลจะเข้าและออกจากด้านบนหรือด้านล่างของกล่องหุ้มหรือไม่ เราขอแนะนำให้เลือกตู้ที่มีแผ่นหน้าแปลนแบบถอดได้ การเจาะรูทางเข้าสายเคเบิลเข้าไปในแผ่นหน้าแปลนให้ความยืดหยุ่นมากกว่าและรับประกันการปิดผนึกที่เหนือกว่าเมื่อเปรียบเทียบกับการเจาะโดยตรงเข้าไปในตัวตู้

ประเภทล็อค: ล็อคสามเหลี่ยมมาตรฐานอุตสาหกรรม ล็อคแบบฝังด้วยกุญแจ หรือล็อคลูกเบี้ยวป้องกันอัคคีภัย

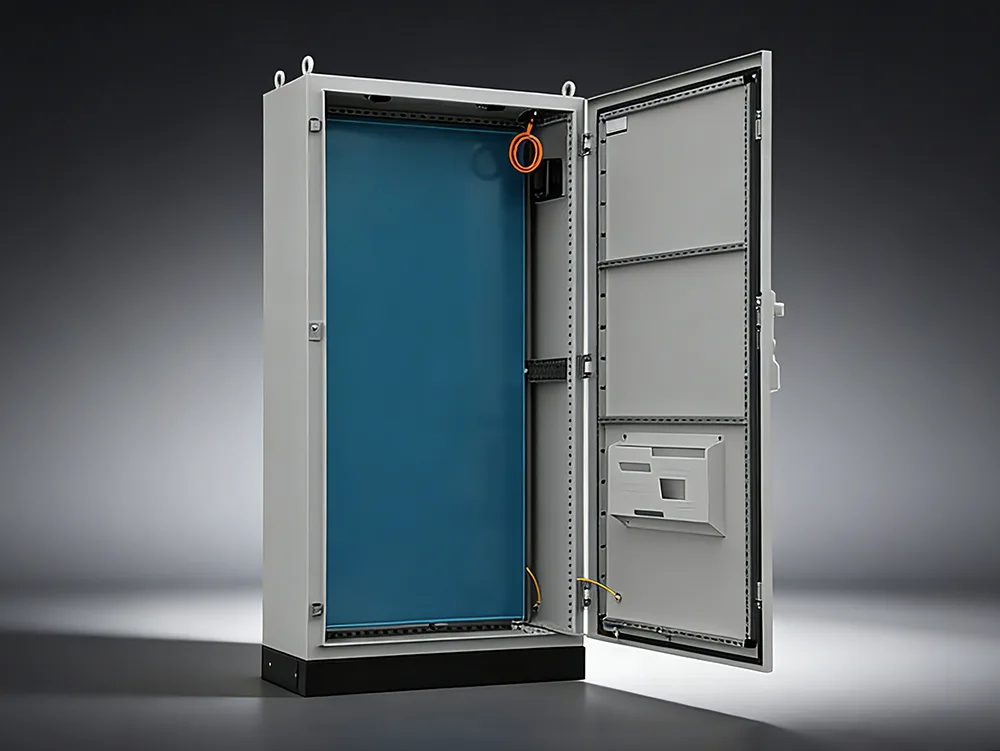

นอกเหนือจากประเภทต่างๆแล้วเปลือกกล่องกระจายซางหมิง ยังนำเสนอตู้จ่ายไฟแบบตั้งพื้นซึ่งเป็นองค์ประกอบสำคัญของกลุ่มผลิตภัณฑ์คุณภาพสูงของเรา เลือกเราเป็นซัพพลายเออร์ระยะยาวของคุณเพื่อรับประโยชน์จากโซลูชันที่ปรับแต่งแบบครบวงจรและราคาส่งตรงจากโรงงาน

คุณสมบัติที่สำคัญ

ความสามารถในการรับน้ำหนักสูง: สำหรับตู้ตู้จ่ายไฟแบบตั้งพื้น เรามักจะใช้แผ่นเหล็กรีดเย็นที่มีความหนา 2.0 มม. ขึ้นไป ซึ่งเชื่อมหรือประกอบกันเป็นโครงสร้าง โครงสร้างที่แข็งแกร่งนี้ช่วยให้ตู้สามารถรองรับเซอร์กิตเบรกเกอร์ชนิดเฟรมหนัก บัสบาร์ทองแดงหน้าตัดขนาดใหญ่ และสายหม้อแปลงได้อย่างปลอดภัย

การออกแบบโมดูลาร์: ภายในมีระบบรูปแบบรูแบบแยกส่วน ช่วยให้สามารถปรับคานขวางและแผ่นยึดได้อย่างยืดหยุ่นเพื่อให้เหมาะกับความต้องการเฉพาะ การออกแบบนี้อำนวยความสะดวกในการอัพเกรดและขยายเมื่อจำเป็น

การระบายอากาศและการกระจายความร้อน: เนื่องจากโดยทั่วไปแล้วจะมีระดับกระแสไฟสูงภายในตู้ ตู้จึงติดตั้งช่องระบายอากาศที่ด้านบนและช่องระบายอากาศเข้าที่ด้านล่างเพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศอย่างมีประสิทธิภาพ นอกจากนี้ ลูกค้าอาจขอการกำหนดค่าแบบกำหนดเองเพื่อรวมระบบระบายความร้อนแบบบังคับอากาศเข้ากับผลิตภัณฑ์

การจำแนกประเภทของคณะรัฐมนตรีทั่วไป

ขึ้นอยู่กับรูปแบบโครงสร้าง ตู้ตั้งพื้นแบ่งออกเป็นสองประเภทหลักๆ:

1. ประเภทคงที่

ลักษณะเฉพาะ: ส่วนประกอบภายในได้รับการติดตั้งอย่างแน่นหนาผ่านขายึด เมื่อต่อสายแล้วจะไม่สามารถเคลื่อนย้ายได้

การใช้งาน: มีโครงสร้างที่เรียบง่ายและต้นทุนต่ำ โดยทั่วไปจะใช้ในการตั้งค่าที่ข้อกำหนดสำหรับการจ่ายไฟต่อเนื่องไม่เข้มงวดอย่างยิ่ง

รุ่นตัวแทน: ตู้จำหน่ายไฟฟ้าแรงดันต่ำ AC ชนิด GGD

2. แบบดึงออก / แบบถอดได้

ลักษณะเฉพาะ: แต่ละวงจรจะอยู่ภายในหน่วยลิ้นชักแยกอิสระ

การใช้งาน: สะดวกอย่างยิ่งสำหรับการบำรุงรักษา หากวงจรใดวงจรหนึ่งล้มเหลว คุณสามารถดึงลิ้นชักที่เกี่ยวข้องออกและเปลี่ยนใหม่ได้โดยไม่จำเป็นต้องตัดแหล่งจ่ายไฟหลัก

รุ่นตัวแทน: ตู้จ่ายไฟขั้นสูงประเภท GCK, GCS และ MNS

กล่องกระจายสินค้าแบบตั้งพื้นและแบบติดผนัง: อะไรคือความแตกต่าง?

คำแนะนำในการเลือกผลิตภัณฑ์และการกำหนดค่า

ตามความต้องการเฉพาะของโครงการของคุณ ในระหว่างระยะก่อนการขายซางหมิงจะแนะนำการกำหนดค่าที่เหมาะสมที่สุดสำหรับคุณ โดยทั่วไป สถานการณ์จำลองของแอปพลิเคชันที่เรารองรับบ่อยที่สุดจะแสดงรายการด้านล่าง พร้อมด้วยคำแนะนำการกำหนดค่าที่เกี่ยวข้อง

1. การจำหน่ายไฟฟ้าหลักทางอุตสาหกรรม

การกำหนดค่าที่แนะนำ:

ขนาดตู้: 1800–2200 มม. (สูง) × 600–1000 มม. (กว้าง) × 600–1000 มม. (ลึก)

วัสดุ: เหล็กแผ่นรีดเย็น (≥1.5มม.)

ระดับการป้องกัน: IP30 / IP40

โครงสร้าง: ตู้เดี่ยวหรือตู้คู่ (แยกส่วน/แยกได้)

ภายใน : ออกแบบมาสำหรับติดตั้งระบบ ACB / MCCB + Busbar

2. ระบบสายเรียกเข้ากระแสสูง / หลัก

การกำหนดค่าที่แนะนำ:

ความกว้าง: ≥800มม

ความลึก: ≥800มม

โครงสร้าง: การออกแบบสองประตูหรือหลายประตู

พื้นที่ภายใน: รองรับบัสบาร์ทองแดงกระแสสูง รวมถึงพื้นที่ที่สงวนไว้สำหรับรายการเคเบิลด้านบนหรือด้านล่าง

3. ตู้ควบคุมอัตโนมัติ / ตู้ควบคุม PLC

การกำหนดค่าที่แนะนำ:

ขนาด: 1600–2000 มม. (ส)

วัสดุ: เหล็กแผ่นเคลือบสีฝุ่น / สแตนเลส

ระดับการป้องกัน: IP40 / IP54

ภายใน: แผ่นยึด + ราง DIN

4. การใช้งานกลางแจ้ง

การกำหนดค่าที่แนะนำ:

ระดับการป้องกัน: IP54 / IP65

วัสดุ: สแตนเลส (304/316) หรือเหล็กเคลือบสีฝุ่นเกรดภายนอก

คุณสมบัติ: หลังคากันฝน + แถบปิดผนึก + การออกแบบป้องกันการควบแน่น

5. สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูง

การกำหนดค่าที่แนะนำ:

วัสดุ: สแตนเลส 304/316

ระดับการป้องกัน: IP55+

การรักษาพื้นผิว: เคลือบป้องกันการกัดกร่อน

จะทำการบำรุงรักษาตามปกติของตู้จ่ายไฟแบบตั้งพื้นได้อย่างไร

1. การทำความสะอาดและกำจัดฝุ่น

ใช้ผ้าไม่ทอแห้งและเครื่องดูดฝุ่นเพื่อขจัดฝุ่นที่สะสมออกจากภายในตู้ ห้ามใช้ผ้าเปียกหรือลมอัดโดยตรงโดยเด็ดขาด

ให้ความสนใจเป็นพิเศษกับการทำความสะอาดบัสบาร์ ฉนวน รางโค้งของเซอร์กิตเบรกเกอร์ และช่องระบายอากาศ

2. การขันการเชื่อมต่อไฟฟ้าให้แน่น

ตรวจสอบจุดเชื่อมต่อแบบเกลียวทั้งหมดว่าหลวมหรือไม่ ใช้ประแจทอร์คเพื่อขันให้แน่นอีกครั้งตามค่าแรงบิดที่ระบุ

หากตรวจพบสัญญาณของความเสียหายจากการเกิดออกซิเดชันหรืออาร์ค ขั้วต่อจะต้องได้รับการขัดเงาหรือเปลี่ยนใหม่

3. การทดสอบการทำงานของส่วนประกอบ

เซอร์กิตเบรกเกอร์: ตรวจสอบว่าการเปิดและปิดด้วยตนเองเป็นไปอย่างราบรื่น และกลไกการสะดุดตอบสนองได้ดี

คอนแทคเตอร์/รีเลย์: ตรวจสอบสภาพการสึกหรอของหน้าสัมผัส และตรวจสอบว่าความต้านทานของคอยล์อยู่ในช่วงปกติ

ตัวเก็บประจุ: ตรวจสอบสัญญาณของการเสื่อมของความจุไฟฟ้า การโป่งพอง หรือการรั่วไหลของอิเล็กโทรไลต์

SPD (อุปกรณ์ป้องกันไฟกระชาก): ตรวจสอบว่าหน้าต่างตัวบ่งชี้สถานะเป็นสีเขียว และไม่ได้เปิดใช้งานตัวบ่งชี้การเสื่อมสภาพ

4. การทดสอบประสิทธิภาพของฉนวน

ใช้เมกโอห์มมิเตอร์ 500V หรือ 1000V เพื่อวัดและยืนยันสิ่งต่อไปนี้:

ความต้านทานของฉนวนแบบเฟสต่อเฟส: ≥ 1 MΩ;

ความต้านทานของฉนวนระหว่างเฟสถึงกราวด์: ≥ 1 MΩ;

หากค่าที่วัดได้ต่ำกว่ามาตรฐานเหล่านี้ ให้ตรวจสอบสาเหตุที่เป็นไปได้ เช่น ความชื้นหรือการปนเปื้อน

5. การบำรุงรักษาโครงสร้างเครื่องกล

ตรวจสอบรางนำและกลไกการล็อคของยูนิตประเภทลิ้นชักเพื่อให้แน่ใจว่าไม่ติดหรือพันกัน หล่อลื่นชิ้นส่วนที่เคลื่อนไหวด้วยจาระบีที่ออกแบบมาสำหรับอุปกรณ์ไฟฟ้าโดยเฉพาะ

ตรวจสอบการทำงานของกลไกความปลอดภัย "การป้องกันห้าประการ" (ประสานกัน) เป็นระยะ

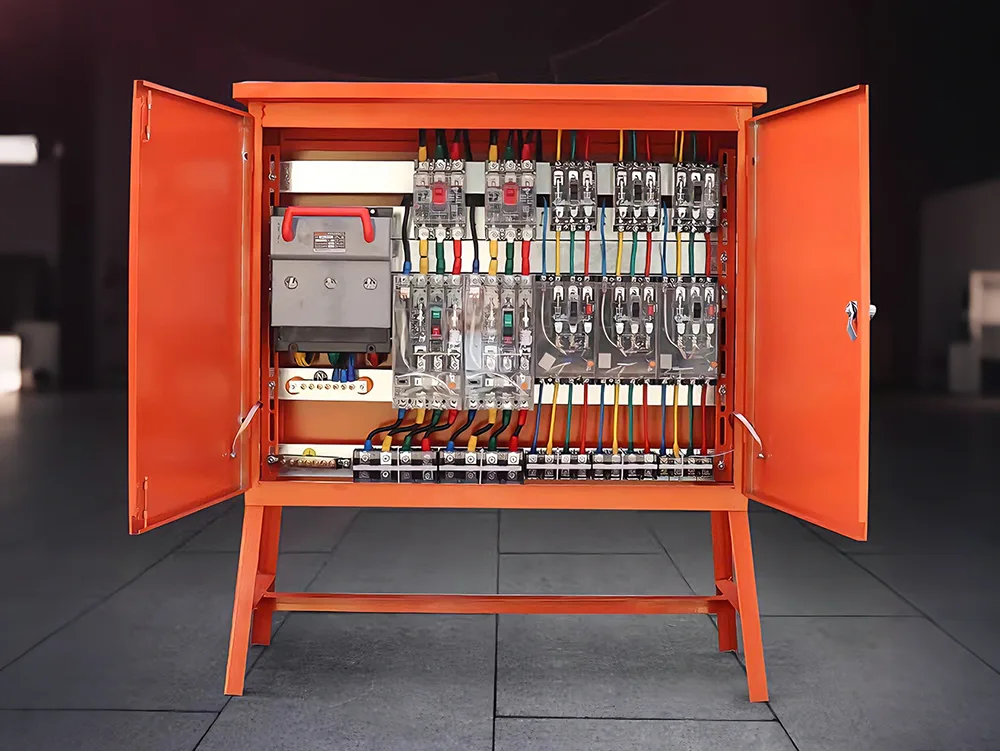

ยังคงค้นหาผู้ผลิตและผู้จำหน่ายสวิตช์เกียร์แรงสูงและแรงต่ำที่เชื่อถือได้อยู่ใช่ไหม เลือกชางหมิงการไฟฟ้าจากประเทศจีน เราจัดหาผลิตภัณฑ์และบริการระดับมืออาชีพ สนับสนุนคำขอปรับแต่งที่ไม่ได้มาตรฐานต่างๆ และนำเสนอโซลูชันที่ปรับให้เหมาะกับความต้องการเฉพาะของโครงการของคุณ

หมวดหมู่สินค้า

1. สวิตช์เกียร์ไฟฟ้าแรงสูง

หมวดนี้ประกอบด้วยอุปกรณ์ที่มีแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3 kV ถึง 35 kV ขึ้นไป หน้าที่หลักคือรับและจ่ายพลังงานไฟฟ้า นอกจากนี้ ในกรณีที่เกิดข้อผิดพลาดบนสายไฟ จะทำงานร่วมกับอุปกรณ์ป้องกันรีเลย์เพื่อตัดกระแสลัดวงจรอย่างรวดเร็วถึงหลายพันแอมแปร์

ส่วนประกอบสำคัญ:

เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง (ชนิดสุญญากาศหรือ SF6): ทำหน้าที่เป็นองค์ประกอบในการดับไฟแกนหลัก

ตัวตัดการเชื่อมต่อ (สวิตช์แยก): ให้ช่องว่างอากาศที่มองเห็นได้เพื่อความปลอดภัยในระหว่างการบำรุงรักษา

หม้อแปลงกระแส/แรงดัน: การลดสัญญาณไฟฟ้าแรงสูงให้เป็นสัญญาณแรงดันต่ำเพื่อวัตถุประสงค์ด้านเครื่องมือวัดและการวัด

รุ่นทั่วไป: KYN28 (ชนิดถอดหุ้มโลหะได้), XGN (ยูนิตหลักของวงแหวนแบบอยู่กับที่)

2. สวิตช์เกียร์แรงดันต่ำ

หมวดนี้ประกอบด้วยอุปกรณ์ที่มีแรงดันไฟฟ้าที่กำหนด 1,000 V หรือน้อยกว่า หน้าที่หลักคือการจัดการการกระจายขั้นตอนสุดท้ายภายในระบบไฟฟ้า โดยกระจายพลังงานไฟฟ้าโดยหม้อแปลงไฟฟ้าไปยังชั้นต่างๆ สายการผลิต หรืออุปกรณ์ที่ขับเคลื่อนด้วยพลังงาน

ส่วนประกอบสำคัญ:

เซอร์กิตเบรกเกอร์อากาศ (ACB): ใช้สำหรับสายขาเข้าหลักหรือสายขาออกที่มีความจุสูง

เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB): ใช้สำหรับการป้องกันวงจรย่อย

ตู้ชดเชยตัวเก็บประจุ: ใช้เพื่อปรับปรุงตัวประกอบกำลังของระบบและลดต้นทุนค่าไฟฟ้า

โมเดลทั่วไป:GGD (แบบตายตัว), GCK/GCS/MNS (แบบถอนออกได้/แบบลิ้นชัก)

ซีรี่ส์ไฟฟ้าแรงสูงและแรงดันต่ำ: การเปรียบเทียบ

สถานการณ์การใช้งาน

สวิตช์เกียร์แรงสูงและแรงต่ำของเราพบการใช้งานที่แพร่หลายและอาจใช้งานพร้อมกันภายในการตั้งค่าเดียวเพื่อตอบสนองฟังก์ชันที่แตกต่างกัน คุณสามารถปรับแต่งโซลูชันที่สมบูรณ์ให้เหมาะกับความต้องการเฉพาะของคุณได้

ข้อผิดพลาดทั่วไปและวิธีแก้ไขปัญหา

Shangming เป็นผู้ผลิตมืออาชีพที่ให้บริการสนับสนุนทางเทคนิคหลังการขายที่ครอบคลุม นอกจากนี้ นอกจากการส่งมอบผลิตภัณฑ์ของเราแล้ว เรายังจัดเตรียมเอกสารการตรวจสอบครบชุด ตลอดจนแนวทางการปฏิบัติงานและการบำรุงรักษาอีกด้วย เราได้รวบรวมรายการปัญหาทั่วไปด้านล่างไว้เพื่อใช้อ้างอิง

1. ปัญหาทั่วไปเกี่ยวกับสวิตช์เกียร์ไฟฟ้าแรงสูง

อาการที่ 1: การคายประจุบางส่วนและเสียงฟู่

สาเหตุ: ความชื้นเข้าไปในส่วนประกอบของฉนวน การสะสมของฝุ่นบนพื้นผิวที่นำไปสู่การปล่อยตามพื้นผิว; หรือการปล่อยโคโรนาที่เกิดจากเสี้ยนที่จุดเชื่อมต่อบัสบาร์

โซลูชั่น:

1. การควบคุมสิ่งแวดล้อม: ตรวจสอบว่าหน่วยทำความร้อนและลดความชื้นภายในตู้ทำงานอย่างถูกต้อง

2. การทำความสะอาดแบบไม่มีพลังงาน: เช็ดฉนวนและบุชชิ่งโดยใช้แอลกอฮอล์ปราศจากน้ำ

3. การตรวจจับด้วยคลื่นอัลตราโซนิก: ใช้เครื่องตรวจจับการปล่อยประจุบางส่วนระหว่างการทำงานเพื่อระบุตำแหน่งที่แน่นอนของแหล่งกำเนิดการปล่อย

อาการที่ 2: เบรกเกอร์ไฟฟ้าแรงสูงไม่สามารถปิดหรือเปิดได้

สาเหตุ: มอเตอร์กักเก็บพลังงานเสียหาย วงจรควบคุมการไหม้ (คอยล์ปิด/เปิด); หรือการยึดเกาะของกลไกเนื่องจากสารหล่อลื่นที่แห้ง

โซลูชั่น:

การตรวจสอบวงจรทุติยภูมิ: วัดความต้านทานของคอยล์ปิดและเปิด และตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟเสริมอยู่ในช่วงปกติ

การหล่อลื่นทางกล: ใช้สารหล่อลื่นเฉพาะอุณหภูมิต่ำกับส่วนประกอบระบบส่งกำลังทางกลอีกครั้ง

2. ปัญหาทั่วไปเกี่ยวกับสวิตช์เกียร์แรงดันต่ำ

อาการที่ 1: อุณหภูมิที่เพิ่มขึ้นผิดปกติในเบรกเกอร์อากาศ (ACB)

สาเหตุ: แรงดันสัมผัสหรือออกซิเดชั่นไม่เพียงพอที่หน้าสัมผัสปลั๊กอินหลัก สลักเกลียวบัสบาร์หลวม

โซลูชั่น:

การตรวจสอบอุณหภูมิ: ใช้เครื่องถ่ายภาพความร้อนอินฟราเรดเพื่อสแกนหน้าสัมผัสและจุดเชื่อมต่อ

การบำรุงรักษาหน้าสัมผัส: ยกเลิกการจ่ายไฟให้กับระบบ ถอด ACB ออก ทำความสะอาดชั้นออกซิเดชั่นบนหน้าสัมผัส และทาจาระบีหน้าสัมผัสทางไฟฟ้า

อาการที่ 2: ตัวเก็บประจุนูนหรือแตกในตู้ชดเชยพลังงานรีแอกทีฟ

สาเหตุ: ปริมาณฮาร์โมนิคที่มากเกินไปภายในระบบ หรือความร้อนสูงเกินไปที่เกิดจากการสลับการทำงานของตัวเก็บประจุบ่อยครั้ง

โซลูชั่น:

การเปลี่ยนตัวเก็บประจุ: เปลี่ยนตัวเก็บประจุที่ปูดทันทีเพื่อป้องกันการรั่วไหลของอิเล็กโทรไลต์ ซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจรได้

การติดตั้งเครื่องปฏิกรณ์แบบอนุกรม: ติดตั้งเครื่องปฏิกรณ์แบบอนุกรมภายในวงจรชดเชยเพื่อระงับฮาร์โมนิค

3. ข้อผิดพลาดทั่วไป

อาการ: การควบแน่น—มีลักษณะเป็นหยดน้ำก่อตัวที่ผนังด้านในของตู้และมีรอยวาบไฟตามผิวที่มองเห็นได้บนพื้นผิวของส่วนประกอบฉนวน

สารละลาย:

การปิดผนึก: ช่องทางเข้าสายเคเบิลที่ด้านล่างของตู้จะต้องปิดผนึกให้สนิทโดยใช้สีโป๊วสารหน่วงไฟเพื่อป้องกันความชื้นจากร่องสายเคเบิล

การอัพเกรดอัจฉริยะ: ติดตั้งระบบตรวจสอบอุณหภูมิและความชื้นอัตโนมัติ จับคู่กับเครื่องลดความชื้นแบบควบแน่น เพื่อทดแทนแผงทำความร้อนแบบเดิม
