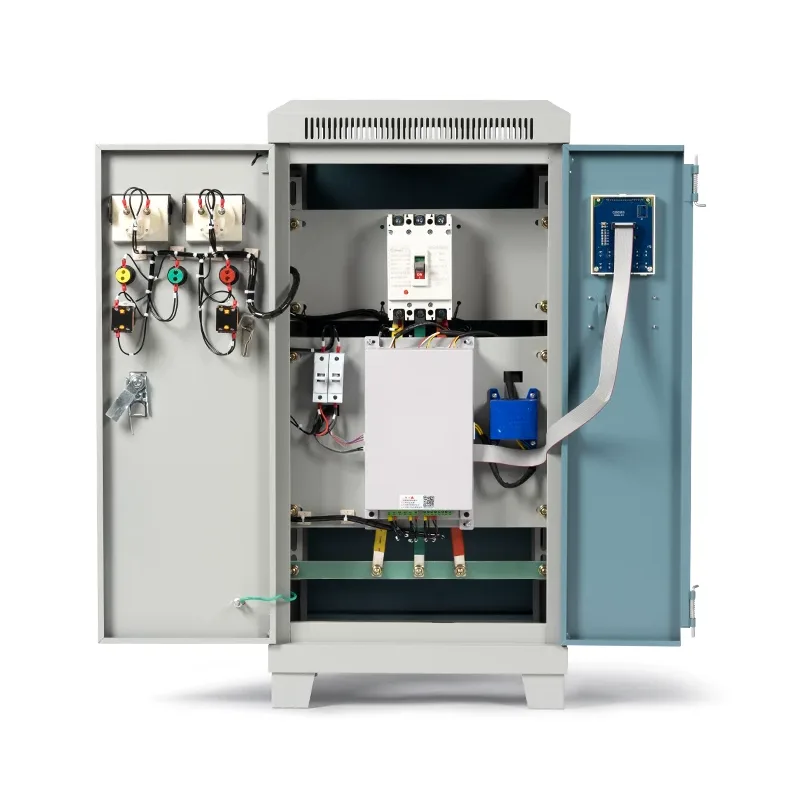

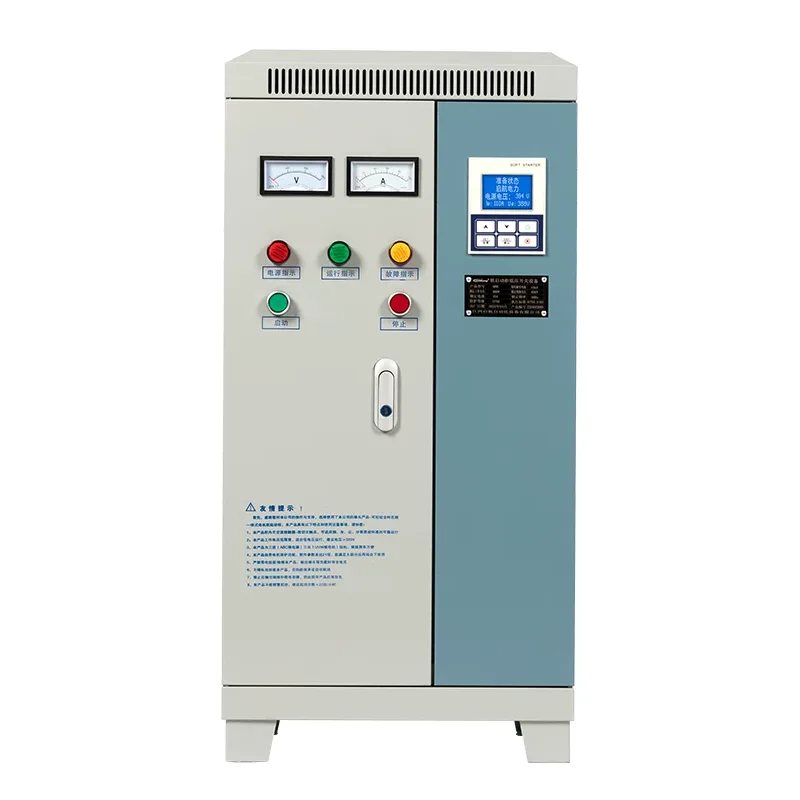

ตู้จ่ายไฟสตาร์ทแบบนุ่มนวลแรงดันต่ำ

Shangming เป็นผู้ผลิตและจำหน่ายตู้จ่ายไฟสตาร์ทแบบนุ่มแรงดันต่ำจากประเทศจีน อุปกรณ์ประสิทธิภาพสูงและคุณภาพสูงนี้ไม่เพียงแต่ทำหน้าที่กระจายกำลังแบบเดิมเท่านั้น แต่ยังควบคุมกระแสสตาร์ทของมอเตอร์และแรงบิดผ่านเทคโนโลยีสตาร์ทแบบนุ่มนวล ซึ่งช่วยลดแรงกระแทกทางไฟฟ้าและทางกล

เหตุใดจึงจำเป็นต้องมีตู้จำหน่ายซอฟต์สตาร์ทเตอร์แรงดันต่ำ

การสตาร์ทด้วยแรงดันไฟฟ้าเต็มรูปแบบแบบดั้งเดิมทำให้เกิดปัญหาสำคัญสองประการ:

กระแสไฟกระชาก: กระแสเริ่มต้นสามารถเข้าถึง 5-7 เท่าของกระแสที่กำหนด ทำให้เกิดแรงดันไฟฟ้ากริดลดลงอย่างกะทันหัน ส่งผลกระทบต่ออุปกรณ์อื่นๆ ในสายเดียวกัน และอาจถึงขั้นทำให้เซอร์กิตเบรกเกอร์ตัดการทำงานผิดพลาด

การสึกหรอทางกล: แรงบิดที่เกิดขึ้นทันทีทันใดสามารถส่งผลกระทบอย่างมหาศาลต่อเพลามอเตอร์ สายพาน ตัวลด หรือท่อส่งน้ำ ส่งผลให้อายุการใช้งานของอุปกรณ์สั้นลง

อย่างไรก็ตาม หากคุณเลือกตู้จ่ายซอฟต์สตาร์ทเตอร์แรงดันต่ำของเรา คุณสามารถควบคุมแรงดันไฟฟ้าผ่านไทริสเตอร์ได้ ช่วยให้มอเตอร์เพิ่มจากแรงดันไฟฟ้าศูนย์ไปเป็นแรงดันไฟฟ้าที่กำหนดได้อย่างราบรื่น โดยทั่วไปกระแสไฟสตาร์ทจะถูกจำกัดไว้ที่ประมาณ 2-3 เท่าของกระแสไฟที่กำหนด

หลักการทำงาน

ในระหว่างระยะสตาร์ท ตู้จ่ายไฟสตาร์ทเตอร์แบบซอฟต์แรงดันต่ำจะเปลี่ยนมุมการนำไฟฟ้าของไทริสเตอร์ และค่อยๆ เพิ่มแรงดันไฟฟ้าที่ใช้กับมอเตอร์ เพื่อให้สามารถสตาร์ทได้อย่างราบรื่น

หลังจากสตาร์ท คอนแทคเตอร์บายพาสทำงาน และชุดซอฟต์สตาร์ทเข้าสู่สถานะพัก เมื่อหยุดยังควบคุมแรงดันไฟฟ้าให้ค่อยๆ ลดลง ป้องกันผลกระทบจากค้อนน้ำที่เกิดจากการปิดเครื่องกะทันหัน

หากไม่ได้ใช้ซอฟต์สตาร์ทและใช้มอเตอร์แบบเดิมแทน กระแสไฟฟ้าที่เพิ่มขึ้นอย่างกะทันหันในระหว่างการสตาร์ทอาจทำให้เกิดปัญหาต่างๆ ได้ เช่น แรงดันไฟฟ้าตก ผลกระทบของอุปกรณ์ ความผันผวนของโครงข่าย และการสึกหรอทางกล

พารามิเตอร์ทางเทคนิค

สถานการณ์การใช้งาน

ตู้จ่ายซอฟต์สตาร์ทเตอร์แรงดันต่ำเหมาะอย่างยิ่งสำหรับการใช้งานที่มีกำลังมอเตอร์ขนาดใหญ่ ไวต่อแรงกระแทกขณะสตาร์ท และในบริเวณที่มีข้อกำหนดด้านอายุการใช้งานของอุปกรณ์และความเสถียรของโครงข่ายไฟฟ้า นอกจากนี้เรายังได้จัดหาผลิตภัณฑ์นี้ให้กับลูกค้าในอุตสาหกรรมต่างๆ มากมาย

ขั้นตอนการติดตั้งและการว่าจ้างเบื้องต้น

ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าห้องกระจายมีพื้นที่เพียงพอสำหรับรองรับตู้จ่ายไฟสตาร์ทเตอร์แบบนุ่มแรงดันต่ำ พร้อมทางเดินใช้งาน (ความกว้างที่แนะนำ ≥ 1.2 ม.) พื้นที่ติดตั้งควรมีพื้นเรียบ และเหล็กช่องฐานต้องมีการเชื่อมและต่อสายดินอย่างแน่นหนา

ระหว่างการติดตั้ง ให้ตรวจสอบว่าทางเข้า/ออกของสายเคเบิลเป็นแบบเข้า/ออกด้านล่าง หรือจากบนลงล่าง หรือจากบนลงล่าง และวางแผนร่องลึกของสายเคเบิลหรือถาดเคเบิลล่วงหน้า สำหรับตู้ซอฟต์สตาร์ท >110kW จำเป็นต้องใช้อุปกรณ์ระบายความร้อนด้วยอากาศ

ในระหว่างการทดสอบเดินเครื่องครั้งแรก ให้ยืนยันอีกครั้งว่าตู้ไม่มีความเสียหาย สีไม่เสียหาย และมีเครื่องหมายชัดเจน

จากนั้น ตรวจสอบการเชื่อมต่อทางไฟฟ้า ตรวจสอบสายไฟของวงจรหลักแต่ละเส้นเพื่อให้แน่ใจว่าไม่มีการเชื่อมต่อที่หลวมหรือการเชื่อมต่อที่ไม่ถูกต้อง

จำเป็นต้องมีการทดสอบอินเทอร์ล็อคห้าระดับเพื่อตรวจสอบการทำงานปกติของอินเทอร์ล็อคแต่ละจุด จำลองการลัดวงจรและการโอเวอร์โหลดโดยใช้อุปกรณ์ป้องกันในตัวเพื่อตรวจสอบความถูกต้องของการดำเนินการป้องกัน

หากมีระบบรอง ให้ตรวจสอบการทำงานปกติของ RS485 หรืออินเทอร์เฟซการสื่อสารอื่นๆ

สุดท้าย ทำการทดสอบสตาร์ทอัพหลายครั้งภายใต้สภาวะไม่มีโหลด โดยปรับพารามิเตอร์สตาร์ทอัพให้เป็นการตั้งค่าที่เหมาะสมที่สุด
