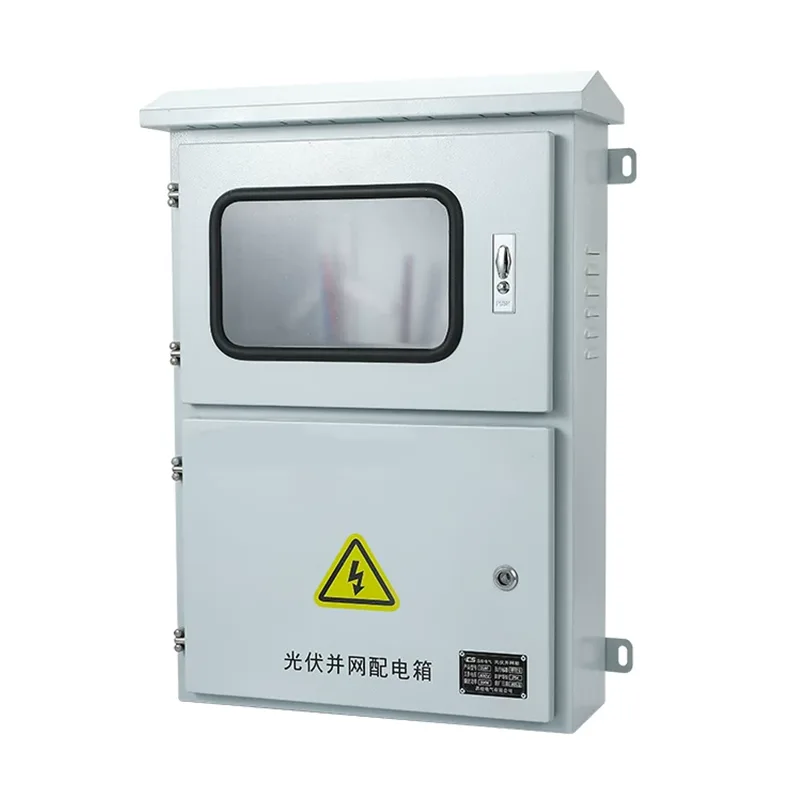

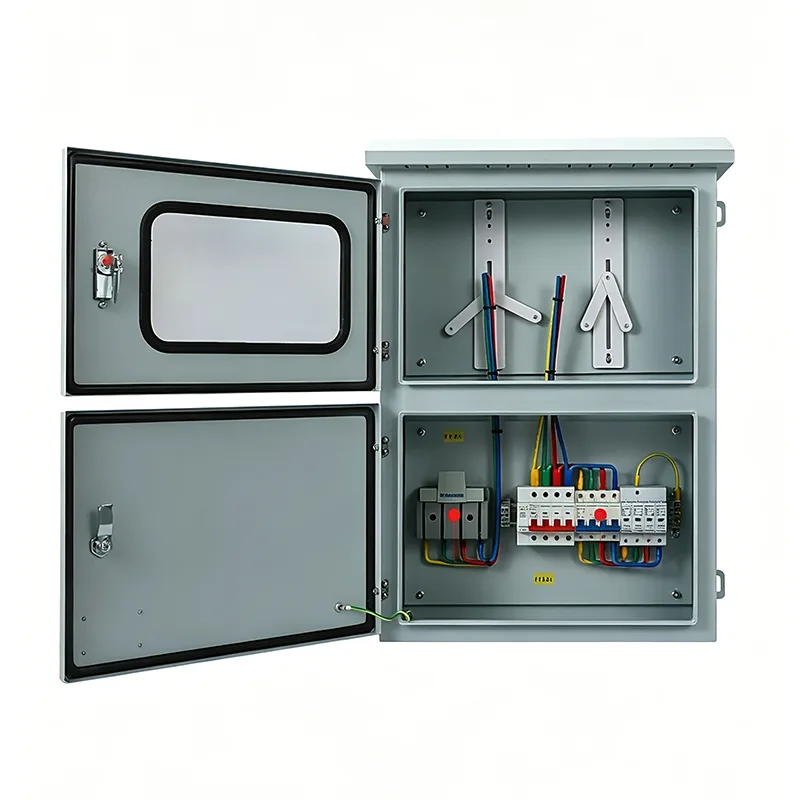

กล่องแยกที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์กลางแจ้ง

กล่องรวมสัญญาณที่เชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์กลางแจ้งใช้ระหว่างด้าน DC ของระบบผลิตไฟฟ้าโซลาร์เซลล์และอินเวอร์เตอร์ หากคุณต้องการปรับแต่งผลิตภัณฑ์นี้ในราคาที่แข่งขันได้ คุณสามารถเลือก Shangming แล้วเราจะกลายเป็นซัพพลายเออร์ที่เชื่อถือได้ของคุณ

ฟังก์ชั่นหลัก

กล่องรวมสัญญาณที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์กลางแจ้งรวมการป้องกัน การแยก และการตรวจสอบเข้าด้วยกัน เรารองรับหมายเลขวงจรที่กำหนดเอง ส่วนประกอบที่มีแบรนด์ และฟังก์ชันอัจฉริยะ สำหรับโซลูชันการกำหนดค่าและใบเสนอราคาเฉพาะ โปรดติดต่อเรา

1. String Busing และการกระจายกระแส

โรงไฟฟ้าพลังงานแสงอาทิตย์ประกอบด้วยแผงโซลาร์เซลล์หลายแผงที่เชื่อมต่อกันแบบอนุกรม กล่องรวมสัญญาณที่เชื่อมต่อกับกริดทำหน้าที่เป็นกลไกป้องกันการมาบรรจบกันและการแบ่งแยก

ฟังก์ชันการบรรจบกัน: รวบรวมกำลังไฟ DC จากหลายสายมาไว้บนบัสเดียวเพื่อส่งออกไปยังอินเวอร์เตอร์ ทำให้การเดินสายง่ายขึ้นและประหยัดค่าสายไฟ DC

การป้องกันการสับเปลี่ยน: แต่ละอินพุตมีฟิวส์ DC อิสระ เมื่อเกิดการลัดวงจรในสายหนึ่ง ฟอลต์จะจำกัดอยู่ที่สาขานั้น โดยไม่ส่งผลกระทบต่อการสร้างพลังงานปกติของสายอื่นๆ

2. การป้องกันฟ้าผ่าและไฟกระชาก

เนื่องจากมีการติดตั้งแผงเซลล์แสงอาทิตย์บนหลังคาหรือพื้นดินที่เปิดโล่ง จึงมีความเสี่ยงสูงต่อฟ้าผ่า อุปกรณ์ป้องกันไฟกระชากที่รวมอยู่ในกล่องรวมสัญญาณสามารถตรวจจับแรงดันไฟฟ้าสูงในสายได้ทันที และปล่อยแรงดันไฟเกินลงกราวด์ภายในนาโนวินาที

โดยทำหน้าที่เป็นแนวป้องกันด่านแรกก่อนอินเวอร์เตอร์ เพื่อป้องกันฟ้าผ่าที่อาจสร้างความเสียหายให้กับชิ้นส่วนอิเล็กทรอนิกส์ของอินเวอร์เตอร์

3. การแยกความปลอดภัยและการตัดการเชื่อมต่อทางกายภาพ

กล่องหุ้มมีสวิตช์แยกกระแสตรงแรงดันสูงหรือเบรกเกอร์ เมื่อจำเป็นต้องบำรุงรักษาอินเวอร์เตอร์หรืออุปกรณ์ดาวน์สตรีม การถอดกล่องรวมสัญญาณออกด้วยตนเองจะทำให้แน่ใจได้ว่าด้านการบำรุงรักษาจะตัดกระแสไฟโดยสิ้นเชิง เพื่อปกป้องความปลอดภัยของบุคลากร

ตู้ที่เชื่อมต่อกับกริดของ Shangming มีประสิทธิภาพสูงและเชื่อถือได้ ช่วยให้กระแสไฟฟ้าขัดข้องได้อย่างปลอดภัยในขณะที่ระบบกำลังทำงาน ป้องกันการเกิดส่วนโค้งที่เป็นอันตรายซึ่งอาจทำให้เกิดเพลิงไหม้ได้

4. การป้องกันการชาร์จแบบย้อนกลับ

ในตอนเช้า เย็น หรือในวันที่มีเมฆมาก แรงดันไฟเอาท์พุตของสายต่างๆ อาจแตกต่างกัน หากไม่มีการป้องกัน สายไฟที่มีแรงดันไฟฟ้าสูงกว่าสามารถไหลกลับเข้าไปในสายที่มีแรงดันไฟฟ้าต่ำกว่าได้

มีไดโอดชาร์จแบบย้อนกลับให้เลือกใช้ เพื่อให้มั่นใจว่ากระแสจะไหลไปยังอินเวอร์เตอร์ในทิศทางเดียวเท่านั้น ป้องกันความร้อนสูงเกินไปหรือไฟไหม้ที่เกิดจากกระแสย้อนกลับ

5. การคุ้มครองสิ่งแวดล้อมและการตรวจสอบสภาพ

เนื่องจากผลิตภัณฑ์นี้ต้องติดตั้งกลางแจ้ง ตู้จึงมีระดับการป้องกัน IP65/IP66 เพื่อป้องกันการกัดกร่อนของน้ำฝนและอายุรังสียูวี ส่วนประกอบที่มีความแม่นยำภายในทำงานได้อย่างน่าเชื่อถือตลอดอายุการใช้งาน 25 ปีของโรงไฟฟ้า

ฟังก์ชันตรวจสอบอัจฉริยะเสริมจะตรวจสอบกระแส แรงดันไฟฟ้า และอุณหภูมิภายในของแต่ละสายแบบเรียลไทม์ และแจ้งเตือนทันทีในกรณีที่มีการผลิตพลังงานผิดปกติ

เหตุใดกล่องรวมสัญญาณที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์จึงต้องกันน้ำสำหรับการใช้งานกลางแจ้ง?

โดยทั่วไประบบ PV จะถูกติดตั้งบนหลังคาหรือในทุ่งโล่ง และกล่องรวมสัญญาณที่เชื่อมต่อกับกริดจะต้องทนต่อความท้าทายที่รุนแรงดังต่อไปนี้:

การเปลี่ยนแปลงของอุณหภูมิที่รุนแรง: อุณหภูมิในฤดูร้อนอาจสูงถึงกว่า 70°C ในขณะที่อุณหภูมิในฤดูหนาวอาจลดลงถึง -30°C

รังสียูวี: การได้รับแสงแดดกลางแจ้งในระยะยาวจำเป็นต้องมีความเสถียรของรังสียูวี มิฉะนั้นก็มีแนวโน้มที่จะแก่ตัวลง

ความชื้นและการควบแน่น: จะต้องกันฝนและติดตั้งวาล์วระบายอากาศเพื่อระบายการควบแน่นภายในและป้องกันไม่ให้อุปกรณ์ไฟฟ้าชื้น

ดังนั้น สำหรับการใช้งานปกติและเพื่อหลีกเลี่ยงการบำรุงรักษาบ่อยครั้งระหว่างการใช้งาน โดยรักษาประสิทธิภาพและอายุการใช้งานที่มั่นคง การออกแบบกันน้ำกลางแจ้งจึงถือเป็นสิ่งสำคัญ

สถานการณ์การใช้งานและคำแนะนำในการกำหนดค่า

กล่องรวมสัญญาณที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์กลางแจ้งของ Shangming สามารถใช้งานได้ทั่วทั้งห่วงโซ่อุตสาหกรรมไฟฟ้าโซลาร์เซลล์ ตั้งแต่หลังคาที่อยู่อาศัยไปจนถึงโรงไฟฟ้าที่ติดตั้งภาคพื้นดินขนาดใหญ่ เราจะให้คำแนะนำการกำหนดค่าตามสถานการณ์ทั่วไป

1. ระบบไฟฟ้าโซลาร์เซลล์แบบกระจายที่อยู่อาศัย

การใช้งานประเภทนี้พบเห็นได้ทั่วไป โดยทั่วไปจะติดตั้งบนหลังคาหรือผนังวิลล่าหรือบ้านสร้างเองในพื้นที่ชนบท โดยจะรวบรวมแผงเซลล์แสงอาทิตย์หลายแผงจากทิศทางที่แตกต่างกันบนหลังคา และให้การป้องกันฟ้าผ่าขั้นพื้นฐาน

คำแนะนำการกำหนดค่า: กล่องควรมีลักษณะสะอาดตาและมีขนาดเล็ก มีอินพุต 1-4 สาย และติดตั้งระบบตรวจสอบการป้องกันอัคคีภัยที่มีความไวสูง

2. สถานีไฟฟ้าบนหลังคาอุตสาหกรรมและเชิงพาณิชย์

ในกรณีนี้ กล่องเชื่อมต่อกริดจะถูกติดตั้งบนหลังคาเรียบของโรงงาน โกดังโลจิสติกส์ หรือห้างสรรพสินค้าขนาดใหญ่ สำหรับกำลังการผลิตไฟฟ้าขนาดกลาง ระบบจะรวมสายไฟไฟฟ้าโซลาร์เซลล์หลายสิบเส้นไว้ล่วงหน้าก่อนที่จะเข้าสู่สตริงอินเวอร์เตอร์

คำแนะนำในการกำหนดค่า: กล่องต้องมีความต้านทานการกัดกร่อนสูง อินพุตสาย 8-16 และมักจะมีโมดูลการสื่อสารอัจฉริยะเพื่ออำนวยความสะดวกให้เจ้าหน้าที่บำรุงรักษาสามารถดูกระแสไฟของแต่ละสาขาในห้องตรวจสอบได้

3. สถานีไฟฟ้าแบบติดตั้งภาคพื้นดินขนาดใหญ่และทะเลทรายพลังงานแสงอาทิตย์

กล่องรวบรวมที่กระจายอยู่ในทะเลทราย ภูเขา หรือพื้นที่เปิดโล่งขนาดใหญ่ เรียกว่ากล่องรวม ในฐานะที่เป็นอุปกรณ์รวมหลัก พวกเขารวบรวมกระแสไฟฟ้าจากแผงโซลาร์เซลล์หลายพันแผงและส่งไปยังอินเวอร์เตอร์แบบรวมศูนย์

คำแนะนำในการกำหนดค่า: IP66 สำหรับระบบไฟฟ้าแรงสูง 1500V โดยเฉพาะ ติดตั้งไดโอดป้องกันการถอยหลังและฟังก์ชันตรวจสอบสายที่แม่นยำ และมีวาล์วระบายความร้อน/หายใจแบบแอคทีฟ

4. สถานการณ์การใช้งานพลังงานแสงอาทิตย์ + ข้ามพรมแดน

Solar Carports: ให้พลังงานแก่สถานีชาร์จรถยนต์ไฟฟ้า กล่องรวมสัญญาณได้รับการติดตั้งบนเสาที่จอดรถเพื่อป้องกันสถานีชาร์จปลายทางจากไฟกระชากของแสงอาทิตย์

ระบบเสริมพลังงานแสงอาทิตย์เพื่อการเกษตรและประมง: ติดตั้งบนขายึดเหนือพื้นที่เพาะปลูกหรือบ่อปลา มีข้อกำหนดพิเศษสำหรับความต้านทานความชื้นและความต้านทานการกัดกร่อนของกรด/ด่าง แนะนำให้ใช้สแตนเลส

ทำไมถึงเลือกพวกเรา?

Shangming มีต้นกำเนิดมาจากเมือง Yueqing เมืองเหวินโจว ประเทศจีน ซึ่งเป็นภูมิภาคที่มีชื่อเสียงในฐานะ "เมืองหลวงแห่งการไฟฟ้าของจีน" ด้วยการใช้ประโยชน์จากห่วงโซ่อุตสาหกรรมที่ได้รับการพัฒนาอย่างดีของกลุ่มอุตสาหกรรมไฟฟ้าของ Yueqing เราได้สร้างระบบการผลิตและการควบคุมคุณภาพที่เข้มงวดและมีประสิทธิภาพ กลุ่มผลิตภัณฑ์ของเราครอบคลุมมากกว่า 200 ซีรีส์และมากกว่า 6,000 รุ่น ซึ่งเป็นไปตามมาตรฐานไฟฟ้ากระแสหลักทั่วโลก

การเลือกชุดอุปกรณ์อัจฉริยะครบชุดของเราผสมผสานการตรวจจับ IoT และฟังก์ชันการตรวจสอบระยะไกล ทำให้สามารถตรวจสอบพารามิเตอร์ต่างๆ เช่น อุณหภูมิ ความชื้น และกระแสไฟฟ้าได้แบบเรียลไทม์ ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงและการจ่ายไฟที่ปลอดภัย
