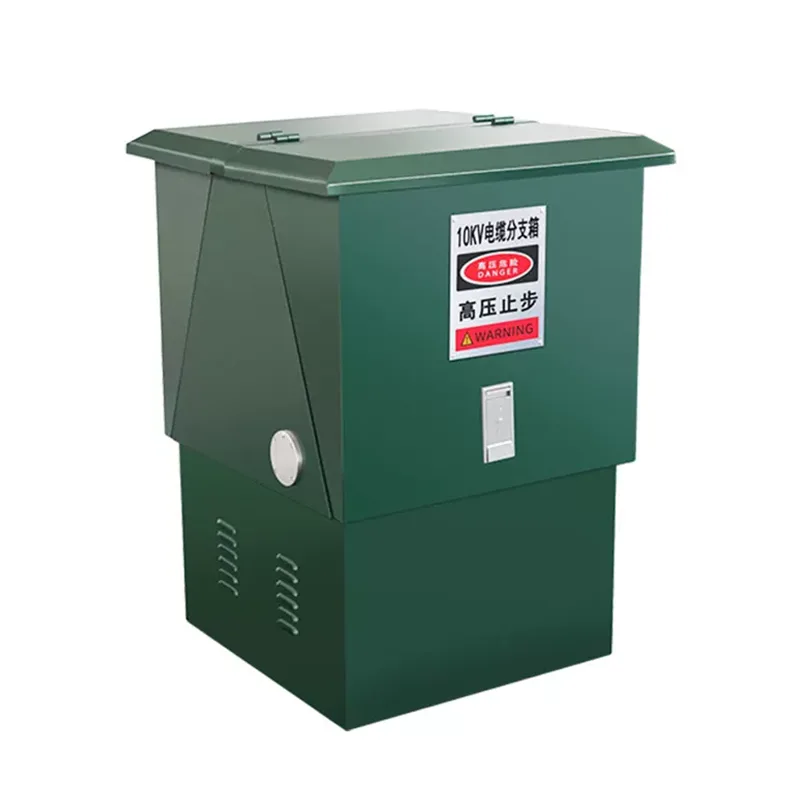

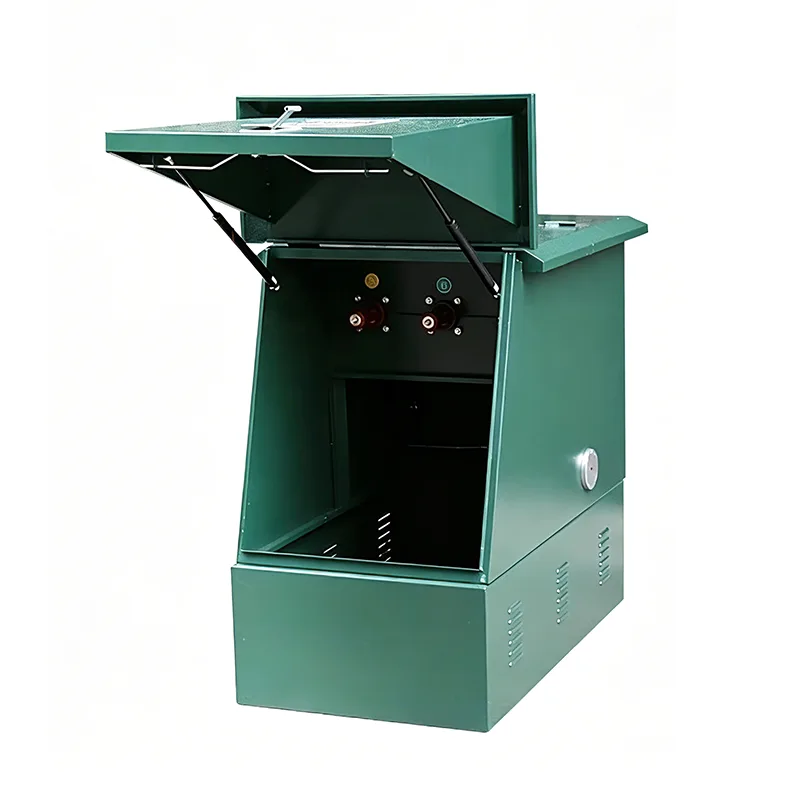

กล่องแยกสายไฟฟ้าแรงสูง

กล่องแยกสายไฟแรงสูงใช้ในเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง 6kV-35kV สินค้าเหล่านี้ผลิตขึ้นสำเร็จรูปในโรงงานและติดตั้งที่ไซต์งานผ่านการประกอบปลั๊กของข้อต่อสายเคเบิลไฟฟ้าแรงสูง แทนที่ท่อพักสายเคเบิล และการผลิตหัวเทอร์มินัลที่ไซต์งาน Shangming ในฐานะผู้ผลิตผลิตภัณฑ์นี้ สามารถปรับแต่งได้ตามความต้องการที่แท้จริงของโครงการ กรุณาติดต่อเรา

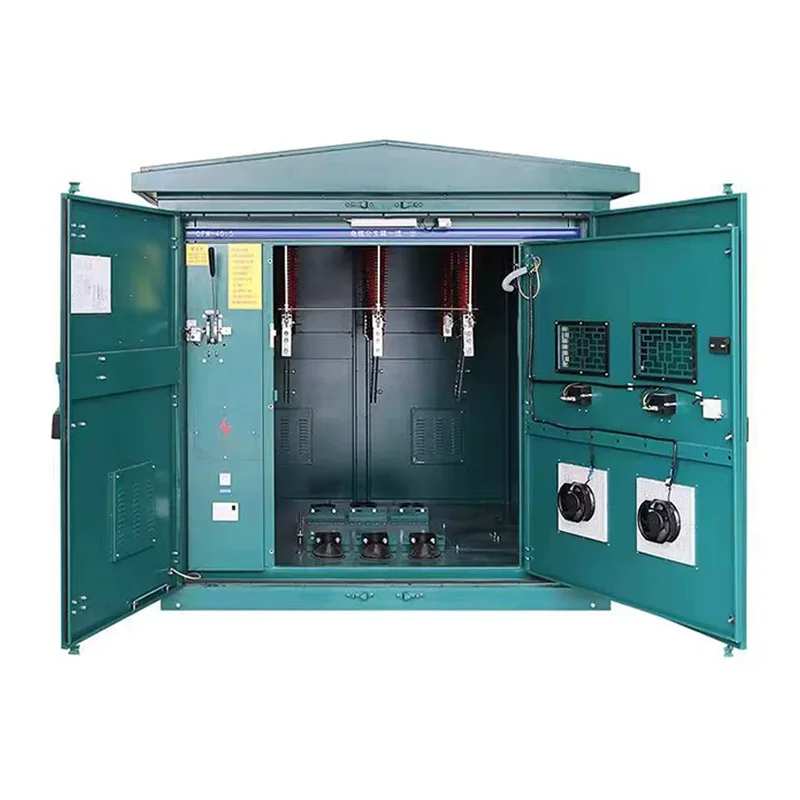

องค์ประกอบโครงสร้าง

กล่องแยกสายไฟแรงสูงทำหน้าที่เป็นกิ่งแยกสายเคเบิล หัวต่อ และส่วนประกอบป้องกันในระบบจำหน่ายไฟฟ้าแรงสูง แม้ว่าจะเป็นองค์ประกอบการเชื่อมต่อเป็นหลัก แต่สามารถเพิ่มอุปกรณ์ป้องกันให้กับส่วนประกอบโครงสร้างได้หากจำเป็น

1. สิ่งที่แนบมา: สิ่งที่แนบมาเป็นส่วนประกอบพื้นฐาน เราใช้โลหะที่มีความแข็งแรงสูง เช่น เหล็กรีดเย็นหรือสแตนเลส โดยมีคุณสมบัติกันน้ำ กันฝุ่น ทนต่อการกัดกร่อน และทนต่อสภาพอากาศ เหมาะสำหรับสภาพแวดล้อมที่มีไฟฟ้าแรงสูงในร่มหรือกลางแจ้ง

2. ขั้วต่อการเชื่อมต่อสายเคเบิลหลัก: ส่วนนี้ใช้สำหรับสายเคเบิลไฟฟ้าแรงสูงขนาดใหญ่ ซึ่งรองรับตัวนำอะลูมิเนียมหรือทองแดง เพื่อให้มั่นใจถึงการสัมผัสที่เชื่อถือได้และความต้านทานต่ำ

3. อาคารผู้โดยสารสาขา: โครงสร้างแบบเข้าออกหลายทาง แยกภายในด้วยวัสดุฉนวนสูงและทนความร้อน เพื่อให้มั่นใจถึงการแยกทางไฟฟ้าและระยะห่างที่ปลอดภัยระหว่างสาขา

4. ระบบฉนวนและป้องกัน: ติดตั้งบูชไฟฟ้าแรงสูงและฝาครอบฉนวนเพื่อป้องกันการลัดวงจร ไฟวาบไฟวาบไฟ หรืออุบัติเหตุไฟฟ้าช็อต

5. อุปกรณ์ป้องกัน: เป็นทางเลือกตามความต้องการของโครงการ รวมถึงฟิวส์ไฟฟ้าแรงสูง สวิตช์โหลด ฟ้าผ่า และการป้องกันกระแสเกิน สามารถป้องกันวงจรแยกอิสระได้ ในขณะที่สายหลักยังคงจ่ายไฟได้อย่างต่อเนื่อง

คุณสมบัติผลิตภัณฑ์

1. ความปลอดภัยและฉนวนไฟฟ้าแรงสูง

กล่องแยกสายไฟแรงสูงใช้โครงโลหะที่มีความแข็งแรงสูงพร้อมฝาปิดฉนวน ซึ่งรองรับการแยกสายไฟแรงสูงตั้งแต่ 1kV~35kV และสูงกว่า แยกกิ่งไฟฟ้าแรงสูงออกจากลำตัวหลักโดยสิ้นเชิง ป้องกันการวาบไฟตามผิว ไฟฟ้าลัดวงจร หรือไฟฟ้าช็อต เป็นไปตามมาตรฐานความปลอดภัยการกระจายพลังงานไฟฟ้าแรงสูง IEC/GB

2. ฟังก์ชั่นการแตกแขนงหลายวงจร

ผลิตภัณฑ์นี้รองรับการแยกสายเคเบิลแบบหนึ่งในหลายช่อง ทำให้สามารถกำหนดค่าจำนวนวงจรได้อย่างยืดหยุ่นตามต้องการ โครงสร้างบัสบาร์หรือตัวนำภายในจะกระจายกระแสไฟฟ้าอย่างสม่ำเสมอ และสามารถปรับแต่งความจุกระแสไฟย่อยที่แตกต่างกันได้ตามความต้องการในการโหลด ทำให้การเดินสายไฟแรงสูงง่ายขึ้น และลดความซับซ้อนในการก่อสร้าง

3. ระดับการป้องกันสูง

Shangming สามารถปรับแต่งกล่องแยกสาขากลางแจ้งด้วยระดับการป้องกัน IP54/IP65 ตามสภาพแวดล้อมจริง ทนฝน ฝุ่น รังสีอัลตราไวโอเลต และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน และปรับให้เข้ากับการทำงานระยะยาวในสภาพแวดล้อมที่มีอุณหภูมิสูง อุณหภูมิต่ำ และชื้นได้

4. โครงสร้างโมดูลาร์

กล่องแยกสาขาของเรามีโครงสร้างที่กะทัดรัด การเดินสายที่ชัดเจน และเวลาการติดตั้งที่ไซต์งานสั้น ซึ่งประหยัดเวลาเมื่อเทียบกับบ่อเก็บสายเคเบิลแบบเดิม ตัวเลือกการติดตั้ง ได้แก่ การติดตั้งบนผนัง การติดตั้งบนพื้น หรือการติดตั้งฉากยึด การบำรุงรักษาและการขยายทำได้ง่าย ช่วยเพิ่มประสิทธิภาพในการปฏิบัติงาน

5. อายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำ

เนื่องจากเราเลือกใช้วัสดุที่ทนทานต่อสภาพอากาศและการกัดกร่อนสูง อายุการใช้งานของผลิตภัณฑ์จึงขยายออกไปได้อย่างมีประสิทธิภาพ การออกแบบที่ปิดสนิทช่วยป้องกันฝุ่น ความชื้น และสัตว์รบกวนไม่ให้เข้ามา ส่งผลให้มีการบำรุงรักษารายวันน้อยที่สุดและต้นทุนการดำเนินงานต่ำ

การเปรียบเทียบกล่องกระจายสายเคเบิลไฟฟ้าแรงสูงและแรงดันต่ำ

คำถามที่พบบ่อย

ถาม: หากตัวแสดงแรงดันไฟฟ้าบนพื้นผิวตู้ดับลง ฉันจะทราบได้หรือไม่ว่าวงจรไฟฟ้าดับ?

ตอบ: ไม่อย่างแน่นอน ตัวบ่งชี้แรงดันไฟฟ้ามีไว้เพื่อการอ้างอิงเพิ่มเติมเท่านั้น ไฟแสดงที่ไม่ส่องสว่างอาจเนื่องมาจากไฟแสดงที่เสียหาย เซ็นเซอร์ชำรุด หรือฟิวส์ขาด ก่อนดำเนินการใดๆ ต้องใช้เครื่องทดสอบไฟฟ้าแรงสูงที่มีระดับแรงดันไฟฟ้าที่เหมาะสมสำหรับการทดสอบนอกสถานที่

ถาม: ฉันควรทำอย่างไรหากได้ยินเสียงฟู่เล็กน้อยจากตัวเครื่องระหว่างการตรวจสอบ

ตอบ: ให้ขอดับไฟเพื่อตรวจสอบทันที เสียงฟู่มักเป็นสัญญาณของการคายประจุบางส่วน ซึ่งบ่งชี้ว่าฉนวนภายในอาจแตกร้าวหรืออาจมีการสร้างเส้นทางระบายเนื่องจากการติดตั้งที่ไม่เหมาะสม หากไม่ได้รับการแก้ไขอย่างทันท่วงที สิ่งนี้อาจลุกลามไปสู่การลัดวงจรแบบเฟสต่อเฟสได้อย่างรวดเร็ว หรือแม้แต่ทำให้ตัวเครื่องระเบิดได้

ถาม: ฉันจะเลือกระหว่างฉนวน SF6 และฉนวนแข็งได้อย่างไร

ตอบ: ฉนวน SF6: เทคโนโลยีที่เติบโตเต็มที่พร้อมความสามารถในการดับอาร์กที่แข็งแกร่ง แต่เกี่ยวข้องกับการปล่อยก๊าซเรือนกระจกและต้องมีการตรวจสอบเกจความดันเป็นประจำ

ฉนวนแข็ง: ป้องกันแก๊สฟรี เป็นมิตรกับสิ่งแวดล้อมมากขึ้น เหมาะสำหรับพื้นที่ที่มีข้อกำหนดด้านสิ่งแวดล้อมสูงมากหรือพื้นที่สูง ป้องกันฟองอากาศภายใน
