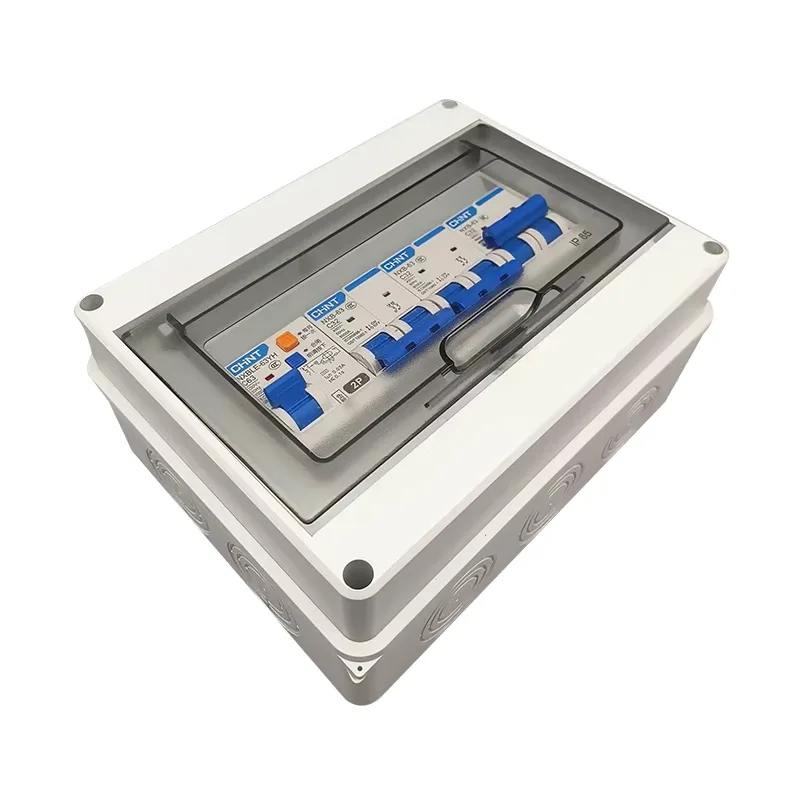

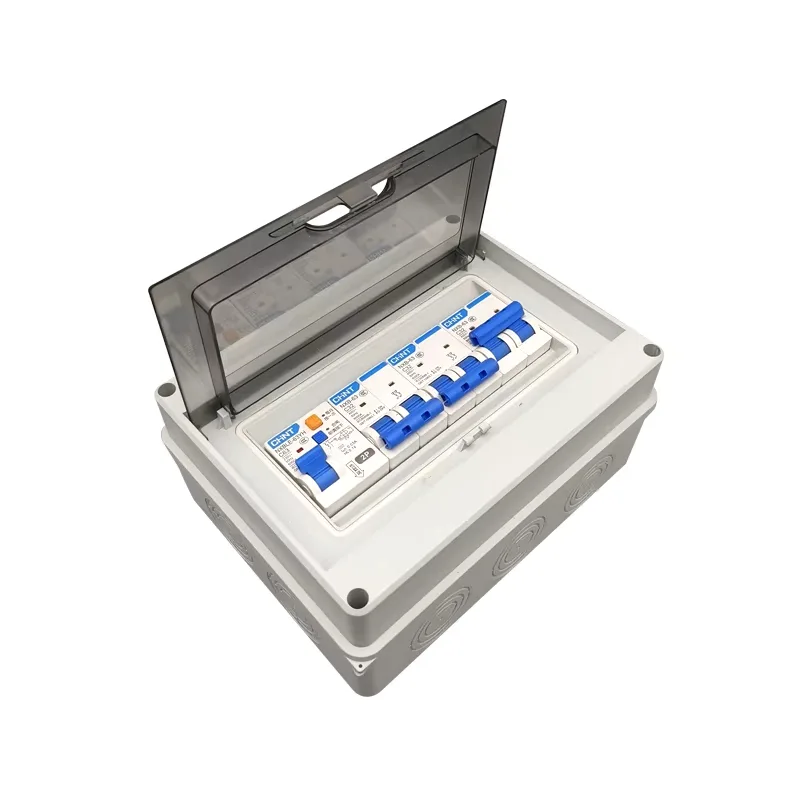

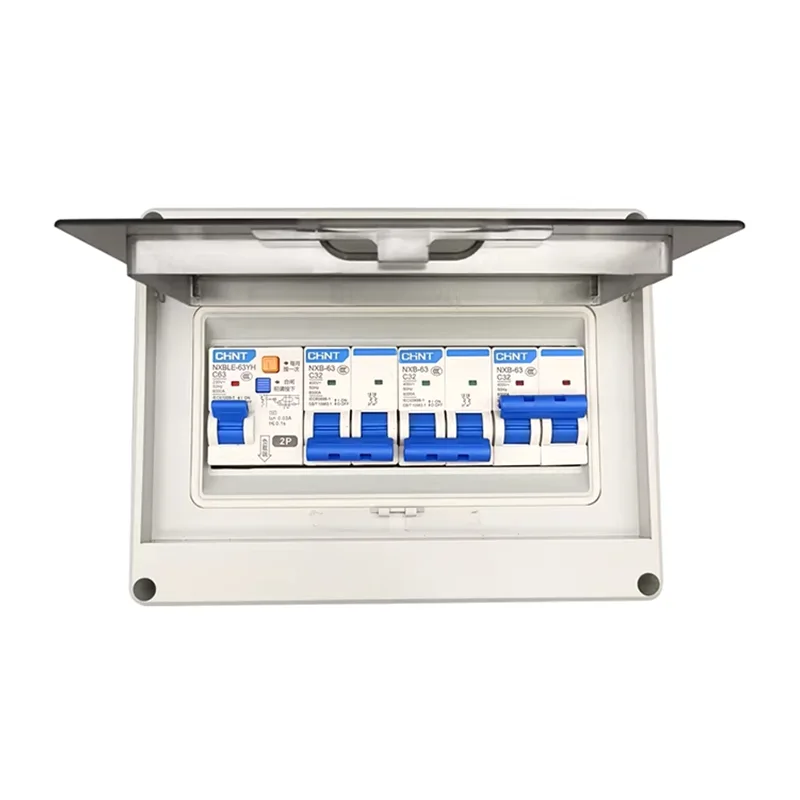

กล่องกระจายเบรกเกอร์แอร์

การเลือก Shangming บริษัทจีนเป็นซัพพลายเออร์กล่องกระจายเบรกเกอร์อากาศของคุณจะทำให้คุณสามารถเข้าถึงการสนับสนุนทางเทคนิคและราคาที่แข่งขันได้ กล่องกระจายนี้รองรับการตรวจสอบอัจฉริยะและการควบคุมระยะไกล

ฟังก์ชั่นหลัก

การควบคุมกำลังไฟหลัก: กล่องจ่ายไฟหลักเป็นสวิตช์ขาเข้าหลักสำหรับระบบแรงดันต่ำ ทำหน้าที่ควบคุมสวิตช์ไฟหลักสำหรับทั้งอาคารหรือสายการผลิต ควบคุมสถานะเปิด/ปิดของระบบจ่ายไฟทั้งหมด

การป้องกันหลายระดับ: อุปกรณ์ให้การป้องกันสามขั้นตอนที่แม่นยำ: การหน่วงเวลานานเกินพิกัด การหน่วงเวลาลัดวงจร การลัดวงจรทันที และการป้องกันข้อผิดพลาดของกราวด์

การตรวจสอบพลังงาน: เบรกเกอร์อากาศสามารถรวมตัวควบคุมอัจฉริยะเพื่อแสดงข้อมูลแบบเรียลไทม์ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ และตัวประกอบกำลัง

การประสานตามลำดับชั้น: กล่องกระจายเบรกเกอร์อากาศสามารถเชื่อมต่อกันทางตรรกะกับหม้อแปลงต้นทางหรือตู้สาขาปลายน้ำ เพื่อป้องกันไม่ให้สะดุดล้มจากเหตุไฟฟ้าดับขนาดใหญ่ ปกป้องสายเคเบิล อุปกรณ์ และความปลอดภัยของบุคลากร

การเปรียบเทียบผลิตภัณฑ์: กล่องกระจายเซอร์กิตเบรกเกอร์อากาศ กับ กล่องกระจายมาตรฐาน

จะเลือกข้อมูลจำเพาะของกล่องกระจายเบรกเกอร์อากาศที่เหมาะสมได้อย่างไร

การเลือกที่ถูกต้องจะช่วยปรับปรุงการติดตั้ง การบำรุงรักษา ประสิทธิภาพ และอายุการใช้งานในภายหลัง Shangming ในฐานะผู้ผลิตกล่องกระจายเบรกเกอร์อากาศ ให้คำแนะนำตามกระบวนการเลือกมาตรฐาน: การใช้งาน → แรงดันไฟฟ้า → กระแส → ความจุไฟฟ้าลัดวงจร → รูปแบบโครงสร้าง → ข้อมูลจำเพาะของตู้ → โครงร่างสายขาออก → การกำหนดค่าอัจฉริยะ → การตรวจสอบสภาพแวดล้อม

I. ชี้แจงการสมัคร

ก่อนที่จะเลือกข้อมูลจำเพาะ ขั้นแรกให้พิจารณาการทำงานของกล่องจ่ายเซอร์กิตเบรกเกอร์อากาศในระบบของคุณก่อน

กล่องกระจายสายขาเข้าหลักแรงดันต่ำ: ทำหน้าที่เป็นสวิตช์หลักสำหรับระบบแรงดันต่ำทั้งหมด ซึ่งสอดคล้องกับโหลดสูงสุดและกระแสลัดวงจรสูงสุด

กล่องกระจายบัสผูก: ใช้สำหรับเชื่อมต่อระหว่างส่วนบัสบาร์สองส่วน ข้อควรพิจารณาที่สำคัญคือความจุที่เท่ากันและความถี่ในการทำงาน

กล่องกระจายตัวป้อนโหลดที่สำคัญ: จ่ายไฟให้กับอุปกรณ์สำคัญ ซึ่งต้องการความน่าเชื่อถือสูงและการป้องกันแบบเลือกสรร

การใช้งานที่แตกต่างกันต้องการข้อกำหนดเฉพาะที่แตกต่างกันอย่างมาก นี่เป็นก้าวแรก

ครั้งที่สอง กำหนดพิกัดแรงดันไฟฟ้าและประเภทระบบ

แรงดันไฟฟ้าพิกัดทั่วไป: AC 380V / 400V / 690V ต้องสอดคล้องกับระบบจ่ายไฟในสถานที่

ประเภทระบบ: สามเฟสสามสาย / สามเฟสสี่สาย โปรดยืนยันว่าจำเป็นต้องใช้สายนิวทรัล (N) และสายดินป้องกัน (PE) หรือไม่

แรงดันไฟฟ้าและประเภทของระบบไม่ถูกต้องจะทำให้อุปกรณ์ใช้งานไม่ได้โดยตรง

ที่สาม คำนวณและเลือกกระแสไฟที่กำหนด

คำนวณกระแสโหลดจริงและสรุปกระแสการออกแบบของวงจรดาวน์สตรีมทั้งหมด ตามสภาวะการทำงานพร้อมกันสูงสุด

เมื่อเลือก เราขอแนะนำให้จองมาร์จิ้นที่เหมาะสม โดยทั่วไป 10%–30% สำหรับการขยายในอนาคต

พิกัดกระแสไฟ ACB ทั่วไป: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A

โดยหลักการแล้ว กระแสไฟในการทำงานในระยะยาวควรอยู่ที่ ≤ 80%–90% ของกระแสไฟที่กำหนดโดย ACB

IV. การตรวจสอบความสามารถในการทำลายการลัดวงจร

ลูกค้าจำนวนมากมองข้ามประเด็นนี้เมื่อเลือกเซอร์กิตเบรกเกอร์ แต่สิ่งสำคัญคือ ความสามารถในการทำลายไม่เพียงพออาจทำให้เกิดอันตรายด้านความปลอดภัยร้ายแรงได้

จำเป็นต้องกำหนดกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง โดยคำนวณจากความจุของหม้อแปลง อิมพีแดนซ์ และความยาวสายเคเบิล

เลือกความสามารถในการตัดกระแสไฟฟ้าที่ตรงกัน: Icu / Ics ≥ กระแสไฟฟ้าลัดวงจรสูงสุดของระบบ

การให้คะแนนทั่วไป: 50kA, 65kA, 80kA, 100kA

V. การเลือกโครงสร้างเซอร์กิตเบรกเกอร์

ACB คงที่: ต้นทุนต่ำ การบำรุงรักษาจำเป็นต้องปิดไฟ

ACB แบบลิ้นชัก: การบำรุงรักษาที่สะดวก รองรับการบำรุงรักษาอย่างต่อเนื่อง มักใช้ในโครงการอุตสาหกรรม

วี. การกำหนดข้อกำหนดและโครงสร้างของตู้กล่องกระจายสินค้า

ขนาดตู้ขึ้นอยู่กับข้อกำหนดเฉพาะของ ACB ความจุบัสบาร์ และจำนวนวงจรขาออก ประเภทหลักคือแบบติดผนังและแบบตั้งพื้น

ระดับการป้องกัน: ในร่ม: IP30 / IP40; กลางแจ้ง: IP54 / IP65

ปกเกล้าเจ้าอยู่หัว การเลือกการกำหนดค่า Busbar และ Outgoing Line

ควรเลือกข้อกำหนดเฉพาะของบัสบาร์โดยพิจารณาจากกระแสไฟพิกัดและหน้าตัดของบัสบาร์ทองแดง โดยคำนึงถึงอุณหภูมิที่เพิ่มขึ้นและการทำงานในระยะยาว

ประเภทวงจรสายขาออก: สายขาออก MCCB, สายขาออก MCB, สายขาออกสายตรง

จำเป็นต้องมีวงจรสำรองหรือไม่? หากเป็นเช่นนั้น ให้จองพื้นที่สำหรับการขยายกำลังการผลิตในอนาคต

8. คุณสมบัติอัจฉริยะและการกำหนดค่าอุปกรณ์เสริม

ฟังก์ชั่นเสริม ได้แก่ การตรวจสอบกระแส แรงดันไฟฟ้า และพลังงาน; ส่วนต่อประสานการสื่อสาร การเปิดและปิดระยะไกล การแจ้งเตือนข้อผิดพลาดและการตอบรับสถานะ

แนะนำให้ใช้ประเภทอัจฉริยะสำหรับโรงงาน ศูนย์ข้อมูล และโครงการอาคารสาธารณะ

ทรงเครื่อง การตรวจสอบสภาพแวดล้อมและสภาพการใช้งาน

โปรดยืนยันปัจจัยด้านสิ่งแวดล้อมต่อไปนี้:

อุณหภูมิแวดล้อม (การลดพิกัดที่จำเป็นสำหรับอุณหภูมิสูง)

ระดับความสูงในการติดตั้ง

การปรากฏตัวของฝุ่น ความชื้น หรือก๊าซที่มีฤทธิ์กัดกร่อน

จำเป็นต้องมีการออกแบบแผ่นดินไหวหรือไม่?
