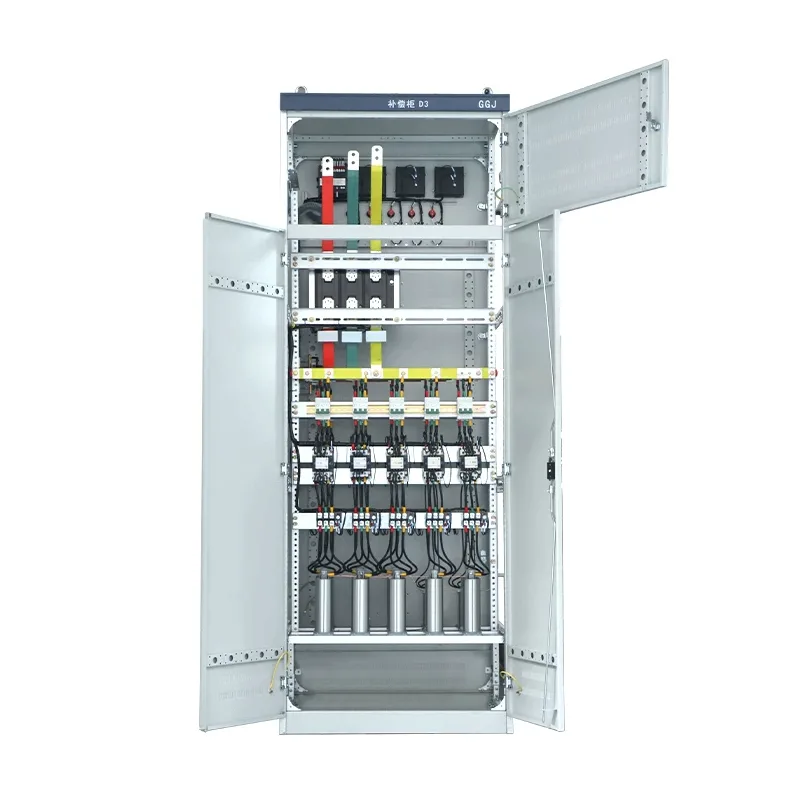

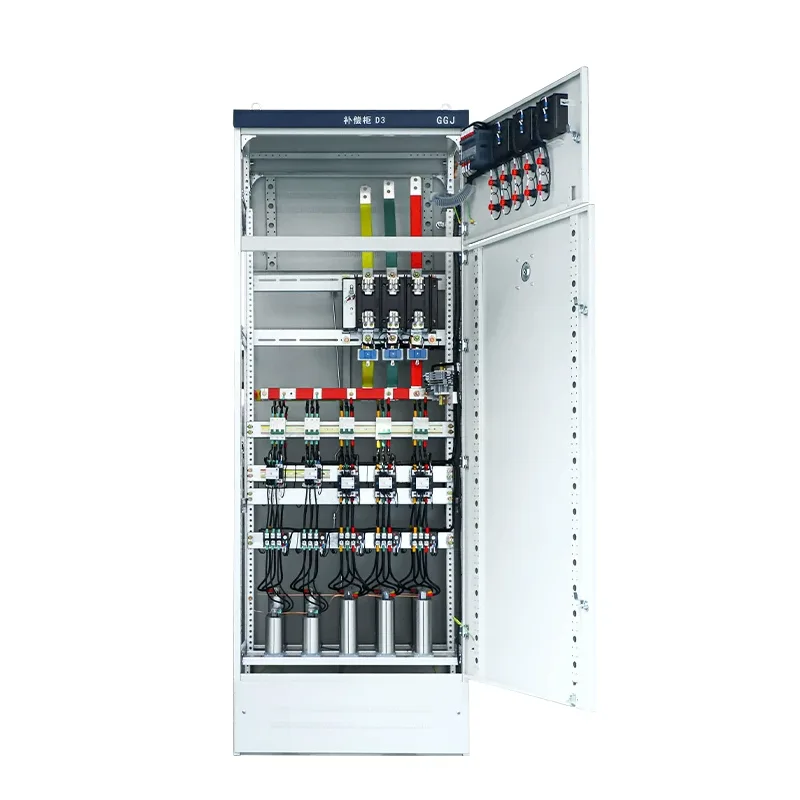

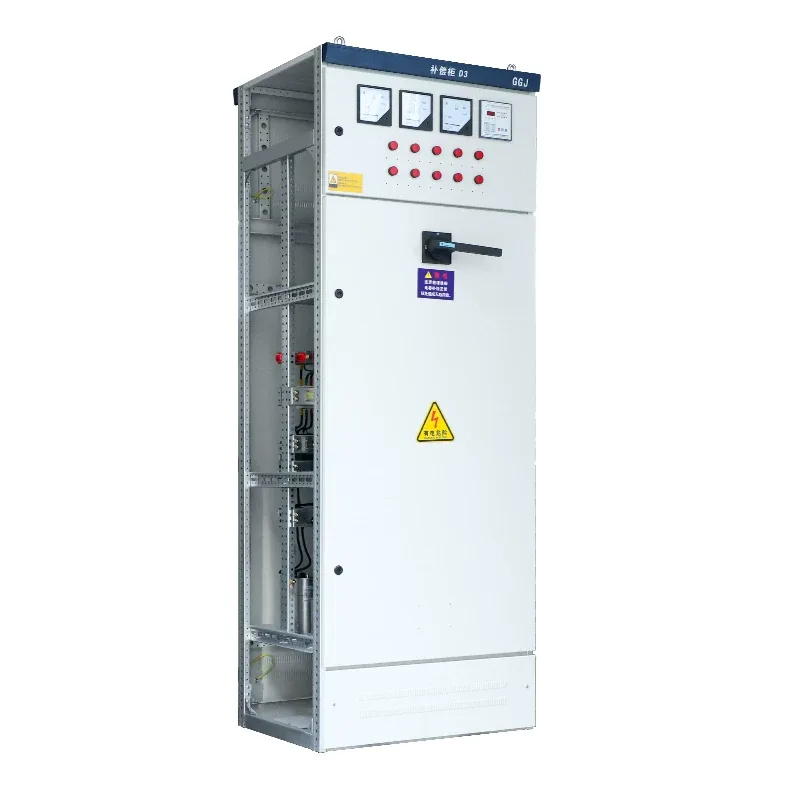

ตู้ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ GGJ

ตู้ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ GGJ เป็นหนึ่งในรุ่นทั่วไปที่ Shangming สามารถให้ได้ ในฐานะโรงงาน เรานำเสนอผลิตภัณฑ์ให้กับคุณโดยตรงในราคาที่แข่งขันได้ ผลิตภัณฑ์นี้สามารถปรับปรุงตัวประกอบกำลัง ประหยัดพลังงานและลดการใช้พลังงาน และปรับปรุงคุณภาพของการทำงานของโครงข่ายไฟฟ้า

หลักการทำงานหลัก

ภารกิจหลักของตู้ชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ GGJ คือการใช้กระแสนำที่สร้างโดยตัวเก็บประจุเพื่อชดเชยกระแสล้าหลังที่เกิดจากโหลดอุปนัย ด้วยตรรกะและขั้นตอนเฉพาะ

1. การตรวจสอบแบบเรียลไทม์: ตัวควบคุมอัจฉริยะสุ่มตัวอย่างแรงดันไฟฟ้าของระบบ กระแส และตัวประกอบกำลัง (cosφ)

2. การตัดสินความต้องการ: เมื่อ cosφ < ค่าที่ตั้งไว้ (โดยทั่วไปคือ 0.92–0.95) การชดเชยจะเริ่มขึ้น

3. การสลับอัตโนมัติ: ธนาคารตัวเก็บประจุจะเปิดตามกลยุทธ์ที่กำหนดไว้ล่วงหน้า (การควบคุมแบบวน/เข้ารหัส/คลุมเครือ)

4. การสลับแบบ Zero-Crossing (อุปกรณ์เสริม): สวิตช์ไทริสเตอร์ (TSC) ใช้เพื่อให้เกิดการสลับกระแสไฟเข้าเป็นศูนย์ ช่วยยืดอายุของตัวเก็บประจุ

เหตุใดจึงจำเป็นต้องมีตู้ชดเชย GGJ

โหลดทางอุตสาหกรรมส่วนใหญ่ เช่น มอเตอร์ หม้อแปลงไฟฟ้า และเครื่องเชื่อม เป็นโหลดแบบเหนี่ยวนำ อุปกรณ์เหล่านี้ไม่เพียงแต่ใช้พลังงานที่ใช้งานอยู่เท่านั้น แต่ยังใช้พลังงานปฏิกิริยาจำนวนมากเพื่อสร้างสนามแม่เหล็กอีกด้วย

หากไม่มีการชดเชย ค่าตัวประกอบกำลังจะลดลง (ต่ำกว่า 0.9) ส่งผลให้เกิดความผันผวนของแรงดันไฟฟ้าในระบบโครงข่ายไฟฟ้า ความจุหม้อแปลงที่สิ้นเปลือง และแม้แต่ค่าปรับจากบริษัทไฟฟ้า

หลังจากติดตั้งตู้ชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ GGJ โดยการเชื่อมต่อตัวเก็บประจุ กระแสไฟฟ้ารีแอกทีฟที่ต้องการโดยโหลดอุปนัยจะถูกสร้างขึ้น ดังนั้นจึงปรับปรุงตัวประกอบกำลังของสายหลัก (โดยทั่วไปจะตั้งค่าระหว่าง 0.92 ถึง 0.98)

ส่วนประกอบหลัก

ตู้ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ GGJ ของ Shangming ไม่ใช่สวิตช์เกียร์ธรรมดา โดยผสานส่วนประกอบต่อไปนี้เข้าด้วยกันอย่างแม่นยำ ทำให้มั่นใจในคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคงผ่านกระบวนการและขั้นตอนการทดสอบที่เข้มงวดของเรา

● ตัวควบคุมกำลังไฟฟ้ารีแอกทีฟอัตโนมัติ: รับผิดชอบในการตรวจสอบค่าตัวประกอบกำลังของโครงข่ายไฟฟ้าแบบเรียลไทม์ เมื่อค่าต่ำกว่าค่าที่ตั้งไว้ มันจะออกคำสั่งให้เชื่อมต่อตัวเก็บประจุโดยอัตโนมัติ

● ตัวเก็บประจุแบบซ่อมแซมตัวเองแรงดันต่ำ: ส่วนประกอบหลักในการกักเก็บพลังงาน ซึ่งให้กระแสไฟฟ้ารีแอกทีฟขั้นสูง

● สวิตชิ่งสวิตช์: ประกอบด้วยคอนแทคเตอร์คาปาซิเตอร์และสวิตช์คอมโพสิตโดยเฉพาะ แบบแรกเป็นสวิตช์เชิงกลที่มีอุปกรณ์ป้องกันกระแสกระชาก ในขณะที่แบบหลังใช้สวิตช์แบบ Zero-Crossing ซึ่งกำจัดประกายไฟและกระแสพุ่งเข้า เหมาะสำหรับการใช้งานสวิตช์บ่อยครั้ง

● เครื่องปฏิกรณ์แบบซีรีส์: ใช้เพื่อลดฮาร์โมนิคและจำกัดกระแสไฟเข้าระหว่างการเปลี่ยนตัวเก็บประจุ ช่วยป้องกันตัวเก็บประจุไม่ให้เกิดการไหม้

● ฟิวส์: ให้การป้องกันไฟฟ้าลัดวงจร

ข้อดีหลัก

1. การประหยัดพลังงานและการลดต้นทุน: ตู้ชดเชยพลังงานรีแอกทีฟแรงดันต่ำ GGJ ปรับปรุงตัวประกอบกำลัง หลีกเลี่ยงการลงโทษจากค่าธรรมเนียมการปรับกำลังไฟของสำนักงานพลังงาน นี่เป็นปัญหาทั่วไปที่เราพบเมื่อทำงานกับลูกค้าชาวจีนในประเทศ และเป็นการออกแบบที่ตรงกับความต้องการของพวกเขา ช่วยลดกระแสไฟฟ้าและการสูญเสียทองแดง (I²R) ซึ่งช่วยประหยัดค่าไฟฟ้าได้ 5%–15%

2. คุณภาพไฟฟ้าที่ได้รับการปรับปรุง: ตู้ชดเชยจะรักษาแรงดันไฟฟ้าของบัส ป้องกันแรงดันไฟฟ้าตกที่เกิดจากการสตาร์ทและปิดมอเตอร์ ทำให้ความจุของหม้อแปลงเพิ่มขึ้น และชะลอการลงทุนในการขยายกำลังการผลิต

3. การทำงานแบบอัตโนมัติ: เราใช้การออกแบบขั้นสูงเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคง อุปกรณ์สามารถเปิดและปิดได้โดยอัตโนมัติตลอด 24 ชั่วโมงทุกวันโดยไม่ต้องมีการแทรกแซงด้วยตนเอง สามารถวินิจฉัยข้อผิดพลาดทั่วไปได้ด้วยตนเอง เช่น ความล้มเหลวของตัวเก็บประจุและการเตือนอุณหภูมิเกิน การสนับสนุนทางเทคนิคจาก Shangming ได้ตลอดเวลา

4. ความปลอดภัยสูง: ตัวเก็บประจุใช้เทคโนโลยีการรักษาตัวเองแบบแห้ง แยกข้อผิดพลาดโดยอัตโนมัติและป้องกันการระเบิด เครื่องปฏิกรณ์จะระงับเสียงสะท้อน ป้องกันไม่ให้การชดเชยกลายเป็นหายนะ

การเปรียบเทียบ GGJ กับวิธีการชดเชยอื่น ๆ

GGJ เป็นราชาแห่งความคุ้มค่า โดยให้การชดเชยพลังงานรีแอกทีฟที่ประหยัดที่สุดในระบบสภาวะคงตัวที่ควบคุมฮาร์มอนิก

ข้อผิดพลาดทั่วไปและคำแนะนำในการแก้ไขปัญหา
