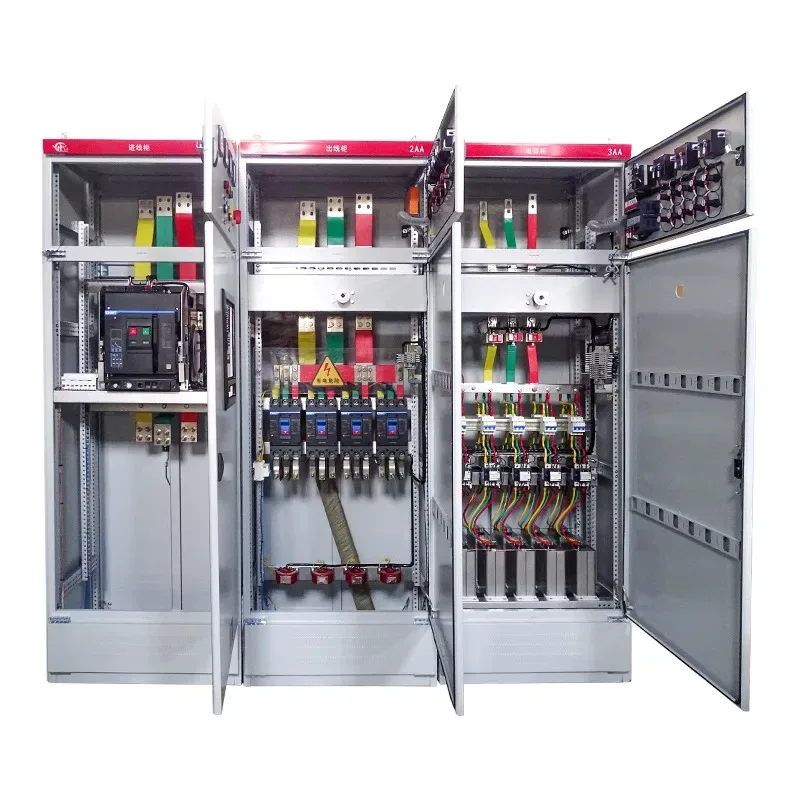

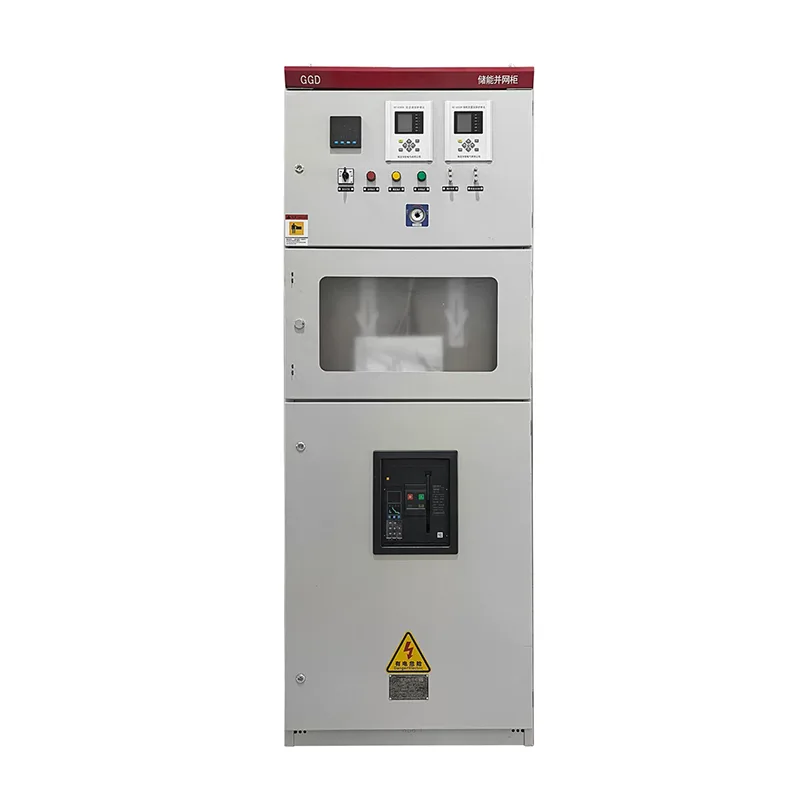

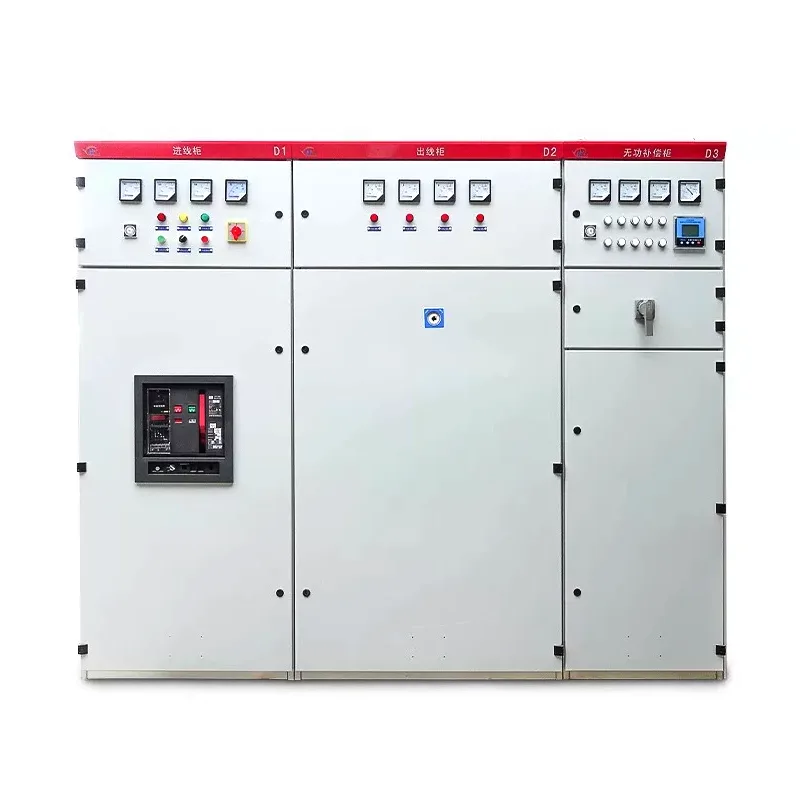

GGD AC สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันต่ำ GGD AC เป็นหน่วยจ่ายพลังงานแรงดันต่ำแบบสมบูรณ์ที่ใช้กันอย่างแพร่หลาย มีความน่าเชื่อถือสูง ติดตั้งและบำรุงรักษาง่าย และราคาที่แข่งขันได้ ซึ่งช่วยให้คุณประหยัดค่าใช้จ่าย เลือก Shangming เป็นซัพพลายเออร์ของคุณด้วยความมั่นใจและรับบริการแบบครบวงจรโดยไร้กังวล

สวิตช์เกียร์แรงดันต่ำ GGD AC คืออะไร?

สวิตช์เกียร์แรงดันต่ำ GGD AC เป็นสวิตช์เกียร์กระจายแรงดันไฟฟ้ากระแสสลับแรงดันต่ำที่เป็นผู้ใหญ่และใช้กันอย่างแพร่หลายซึ่งมักใช้เป็นอุปกรณ์กระจายพลังงานหลักหรืออุปกรณ์กระจายย่อยในระบบจำหน่ายไฟฟ้า นอกจากนี้ยังเป็นผลิตภัณฑ์ที่ Shangming สามารถจัดหาได้จำนวนมาก

GGD เป็นรุ่นสวิตช์เกียร์แรงดันต่ำทั่วไปและเป็นผู้ใหญ่ "แรงดันไฟฟ้าต่ำ" ระบุว่าผลิตภัณฑ์นี้ใช้สำหรับการกระจายพลังงานแรงดันต่ำ เช่น AC 380V/400V โดยจะรวมเซอร์กิตเบรกเกอร์ บัสบาร์ ส่วนประกอบการป้องกันและการควบคุมเข้าด้วยกัน เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมีเสถียรภาพของระบบจำหน่ายไฟฟ้า

คุณสมบัติทางเทคนิค

โครงสร้างตู้: สวิตช์เกียร์แรงดันต่ำ GGD AC ใช้การออกแบบตู้อเนกประสงค์ ประกอบโดยใช้ส่วนเหล็กขึ้นรูปเย็นผ่านการเชื่อมบางส่วน ส่งผลให้ตู้มีความแข็งแกร่งและความสามารถในการรับน้ำหนักสูง

การออกแบบแบบแยกส่วน: ส่วนประกอบโครงตู้และอุปกรณ์เสริมพิเศษจัดทำโดยศูนย์ย่อยส่วนเหล็ก เพื่อให้มั่นใจถึงความแม่นยำและคุณภาพของตู้สูง

ระบบกระจายความร้อน: ตู้มีช่องระบายอากาศจำนวนต่างกันทั้งด้านบนและด้านล่าง เมื่ออุปกรณ์ไฟฟ้าภายในสร้างความร้อน อากาศร้อนจะเพิ่มขึ้นและระบายออกผ่านช่องด้านบน ในขณะที่อากาศเย็นจะถูกเติมเต็มผ่านช่องด้านล่าง ก่อให้เกิดการไหลเวียนของอากาศตามธรรมชาติ

ระดับการป้องกัน: การกำหนดค่ามาตรฐานโดยทั่วไปคือ IP30 IP40 สามารถปรับแต่งให้ตรงตามข้อกำหนดด้านสิ่งแวดล้อมได้ โปรดติดต่อชางหมิงเพื่อขอรายละเอียด ทีมเทคนิคของเราจะดำเนินการวิเคราะห์การปรับแต่งล่วงหน้า

เหตุใดจึงเลือกสวิตช์เกียร์แรงดันต่ำ GGD AC

ความประหยัด: เมื่อเปรียบเทียบกับสวิตช์เกียร์แบบถอดได้ สวิตช์เกียร์แรงดันต่ำ GGD AC มีโครงสร้างที่เรียบง่ายกว่า ขจัดกลไกการล็อคลิ้นชักที่ซับซ้อนและตัวเชื่อมต่อที่มีราคาแพง ส่งผลให้ต้นทุนลดลง 30%-50% นอกจากนี้ ส่วนประกอบยังมีความหลากหลายสูงและยังมีอะไหล่ให้เลือกอีกด้วย

การทำงานและการบำรุงรักษาที่ใช้งานง่าย: โครงสร้างคงที่ของ GGD ทำให้จุดเชื่อมต่อและสายไฟทั้งหมดมองเห็นได้ง่าย อำนวยความสะดวกในการตรวจสอบ เมื่อเปรียบเทียบกับความเสี่ยงที่อาจเกิดขึ้นจากหน้าสัมผัสตัวเชื่อมต่อที่ไม่ดีหรือการอาร์คในสวิตช์เกียร์แบบลิ้นชัก การเชื่อมต่อแบบยึดด้วยสลักเกลียวคงที่ให้ความน่าเชื่อถือที่สูงกว่าในการใช้งานระยะยาว

ความสามารถในการทำลายล้างสูง: กระแสไฟลัดวงจรที่ได้รับการจัดอันดับสูงถึง 50kA

เสถียรภาพแบบไดนามิกและความร้อนที่ดี: สวิตช์เกียร์นี้สามารถทนต่อความเครียดทางกลและการเปลี่ยนแปลงความร้อนที่เกิดจากกระแสลัดวงจร

สถานการณ์การใช้งาน

ความคุ้มค่าสูงและเทคโนโลยีที่ครบถ้วนของสวิตช์เกียร์แรงดันต่ำ GGD AC เป็นเหตุผลที่ลูกค้าจำนวนมากเลือกพวกเขา โครงการที่เราร่วมมือบ่อยที่สุดได้แก่:

สถานีไฟฟ้าย่อยและโรงไฟฟ้า: GGD สามารถใช้สำหรับการแปลงพลังงานในระบบไฟฟ้า AC 50Hz ที่มีแรงดันไฟฟ้าในการทำงานที่ 380V

สถานประกอบการอุตสาหกรรม: รับผิดชอบการควบคุม การจ่ายพลังงาน และการส่องสว่างของมอเตอร์ขนาดใหญ่

อาคาร: ห้องกระจายสินค้าหลักในอาคารพาณิชย์และพื้นที่อยู่อาศัย

การชดเชยตัวเก็บประจุ: ใช้กันทั่วไปสำหรับการชดเชยพลังงานรีแอกทีฟในระบบไฟฟ้า เช่น ตู้ชดเชยประเภท GGD

ข้อมูลการสั่งซื้อ

หากคุณแน่ใจว่าคุณต้องสั่งซื้อตู้ GGD โปรดติดต่อ Shangming ทันทีและให้ข้อมูลต่อไปนี้:

แผนภาพวงจรหลัก (วงจรเดียว): เราจำเป็นต้องกำหนดโครงร่างของเบรกเกอร์วงจรภายในและบัสบาร์

แผนภาพวงจรเสริม (วงจรที่สอง): ตรรกะการควบคุม ไฟแสดงสถานะ และข้อกำหนดของเครื่องมือ

รายการส่วนประกอบ: ไม่ว่าคุณจะระบุยี่ห้อของเซอร์กิตเบรกเกอร์โดยเฉพาะ เช่น Schneider, ABB, Chint เป็นต้น

สีตู้: ค่าเริ่มต้นคือสีเทาอ่อน (RAL 7035) ปรับแต่งได้

คำถามที่พบบ่อย

ถาม: ตู้ GGD สามารถติดตั้งเซอร์กิตเบรกเกอร์ขนาดใดได้บ้าง

ตอบ: ตู้ GGD มีความสามารถในการรับน้ำหนักที่สูงมาก สายขาเข้าหลักสามารถรองรับเบรกเกอร์วงจรสากลได้ถึง 3150A หรือ 4000A สามารถจัดเรียงสายขาออกได้อย่างยืดหยุ่นด้วยเซอร์กิตเบรกเกอร์แบบขึ้นรูปตามความต้องการ

หมายเหตุ: เมื่อทำการปรับแต่ง คุณจะต้องระบุข้อกำหนดเฉพาะของบัสบาร์กับเราเพื่อให้แน่ใจว่าพื้นที่หน้าตัดของบัสบาร์ทองแดงตรงตามข้อกำหนดอุณหภูมิที่เพิ่มขึ้นของกระแสไฟที่กำหนด

Q: ตู้นี้ป้องกันฝุ่นและความชื้นได้ดีแค่ไหน?

ตอบ: ตู้ GGD มาตรฐานมีระดับการป้องกัน IP30

ในโรงงานที่เต็มไปด้วยฝุ่นหรือชั้นใต้ดินที่ชื้น พิกัดสามารถเพิ่มเป็น IP40 ได้โดยการเพิ่มแถบปิดผนึกและแผงป้องกัน

อย่างไรก็ตาม เนื่องจากต้องใช้ช่องระบายอากาศตามธรรมชาติ ระดับ IP ที่สูงเกินไปจึงส่งผลต่อการกระจายความร้อน ต้องมีความสมดุลระหว่างการป้องกันและการกระจายความร้อน

ถาม: บัสบาร์ภายในตู้ GGD วางในแนวนอนหรือแนวตั้งหรือไม่?

ตอบ: โดยทั่วไปแล้วตู้ GGD จะใช้การจัดเรียงบัสบาร์แนวนอนที่ด้านบน

เค้าโครงนี้ไม่เพียงแต่ช่วยเพิ่มเสถียรภาพแบบไดนามิกของตู้ แต่ยังอำนวยความสะดวกในการเชื่อมต่อแนวนอนของตู้ GGD หลายตู้อีกด้วย
