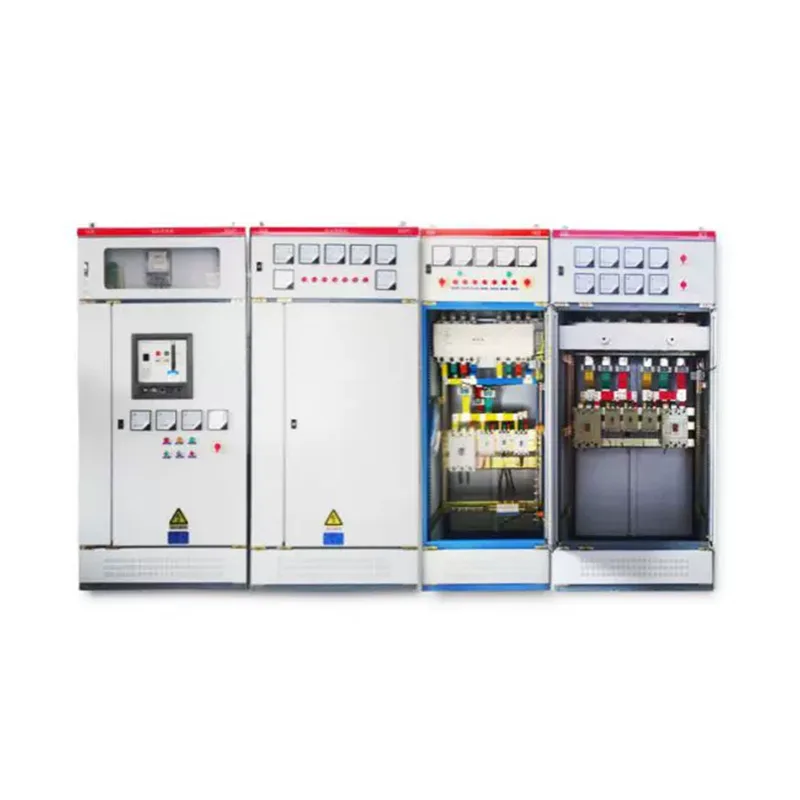

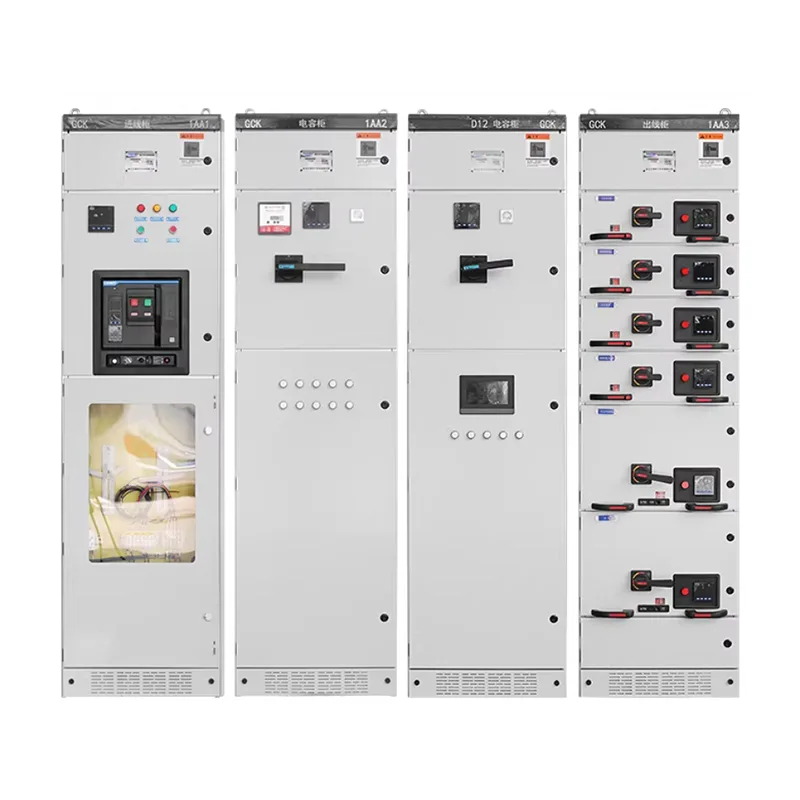

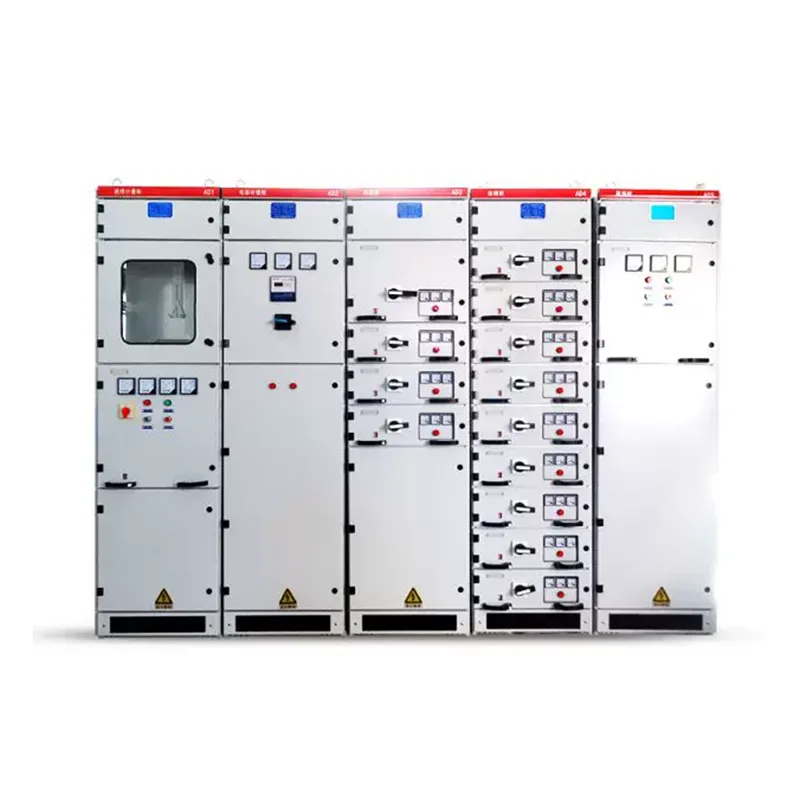

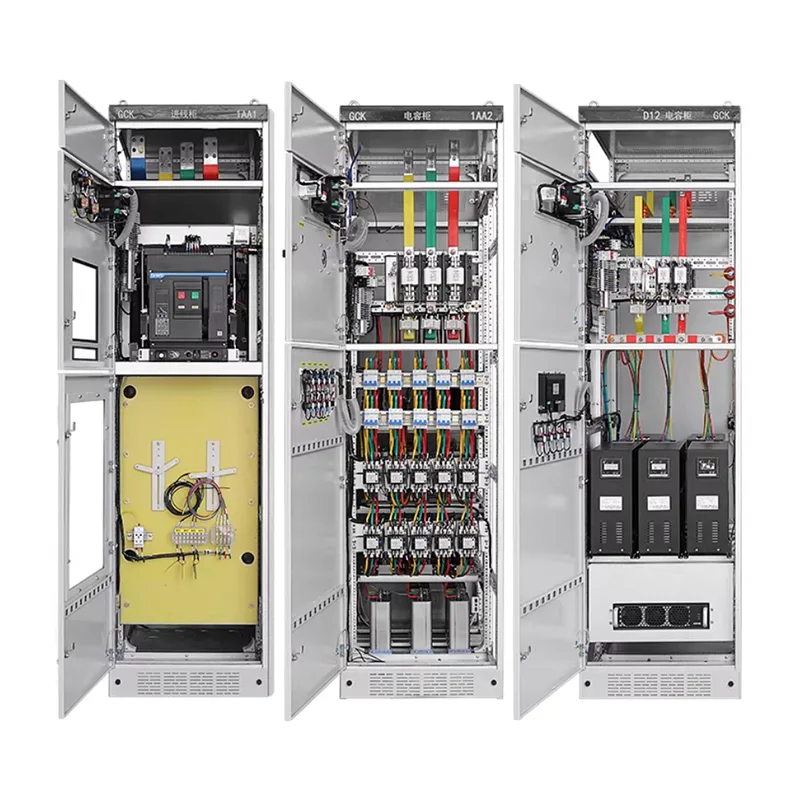

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ MNS

กำลังมองหาซัพพลายเออร์ที่เชื่อถือได้ของสวิตช์เกียร์ถอนแรงดันต่ำ MNS อยู่ใช่ไหม Shangming จากจีนเป็นตัวเลือกที่น่าเชื่อถือ สวิตช์เกียร์นี้มีโซนแยก ปรับปรุงประสิทธิภาพการบำรุงรักษาระบบและความต่อเนื่องในการปฏิบัติงาน มีการส่งออกไปยังกว่า 50 ประเทศและภูมิภาคทั่วโลก

สวิตช์เกียร์แบบถอดได้แรงดันต่ำของ MNS คืออะไร?

สวิตช์เกียร์แรงดันต่ำแบบถอดได้ของ MNS ได้รับการพัฒนาในขั้นต้นโดย ABB แห่งสวิตเซอร์แลนด์ และได้รับใบอนุญาตสำหรับการผลิตทั่วโลก เป็นระบบจำหน่ายไฟฟ้าขั้นสูง โรงงาน Shangming มีเทคโนโลยีการประมวลผลที่ครบถ้วนสำหรับผลิตภัณฑ์นี้และรองรับการปรับแต่ง

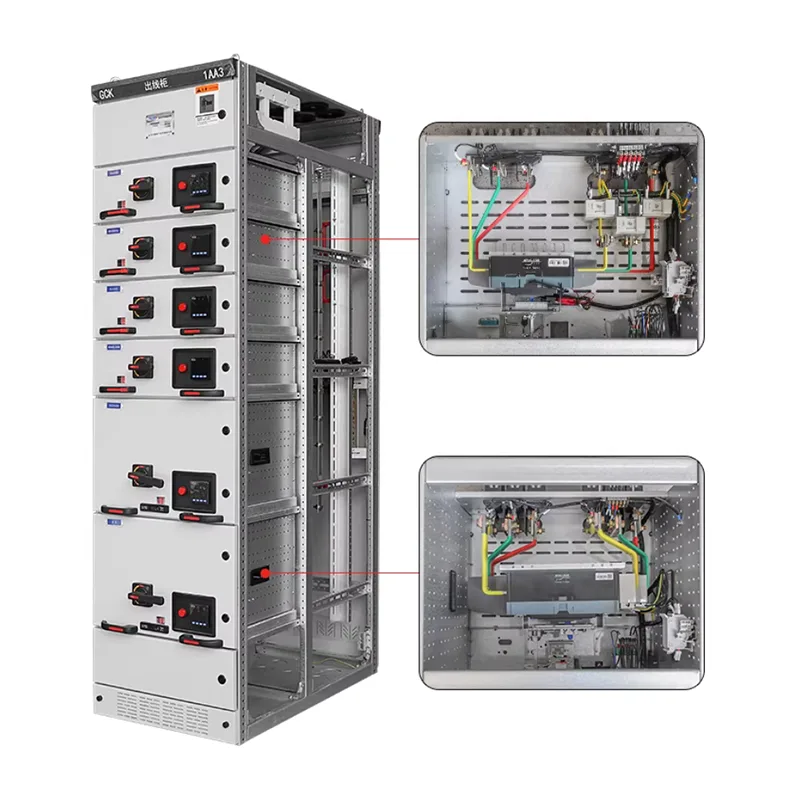

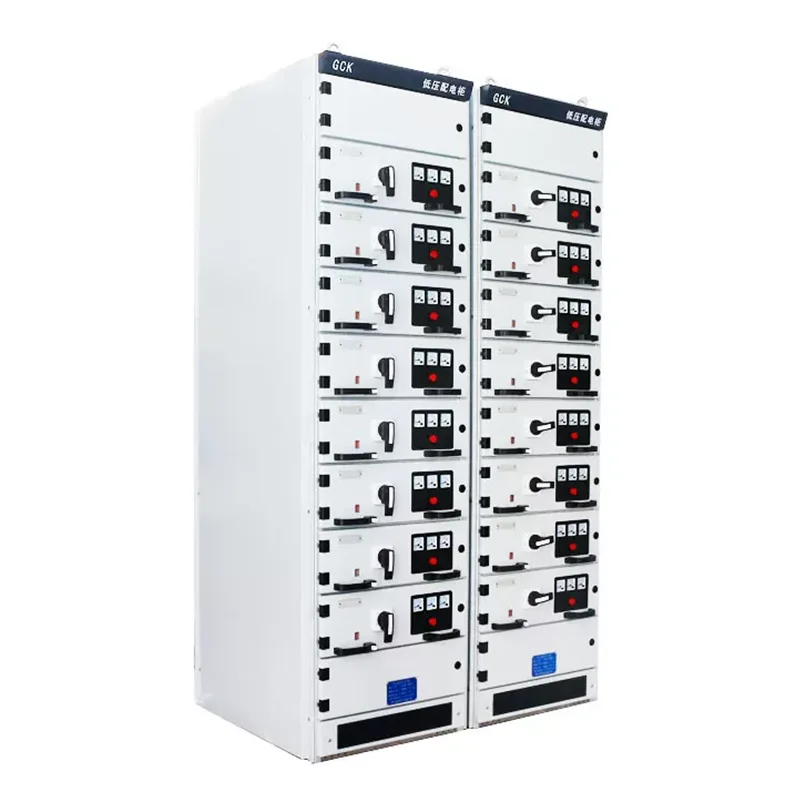

ต่างจากสวิตช์เกียร์คงที่ของ GGD แต่ละวงจรของ MNS ได้รับการติดตั้งในโมดูลลิ้นชักแบบดึงออกได้อย่างอิสระ หากวงจรขัดข้อง ผู้ปฏิบัติงานสามารถดึงลิ้นชักออกมาเพื่อซ่อมแซมหรือเปลี่ยนได้โดยตรง ในขณะที่วงจรอื่นๆ ในตู้ยังคงทำงานตามปกติ ทำให้สามารถจ่ายไฟได้อย่างต่อเนื่องในระหว่างการบำรุงรักษา ลิ้นชักที่มีข้อกำหนดจำเพาะเดียวกันสามารถใช้แทนกันได้ ส่งผลให้ระยะเวลาการกู้คืนข้อผิดพลาดสั้นลง

คุณสมบัติโครงสร้าง

โครงของสวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำของ MNS ประกอบขึ้นโดยใช้โปรไฟล์รูปตัว C ที่มีรูโมดูลาร์ขนาด 25 มม. ทำให้ได้โครงสร้างน้ำหนักเบาที่มีความแข็งแรงเชิงกลสูงและทนต่อแรงกระแทก

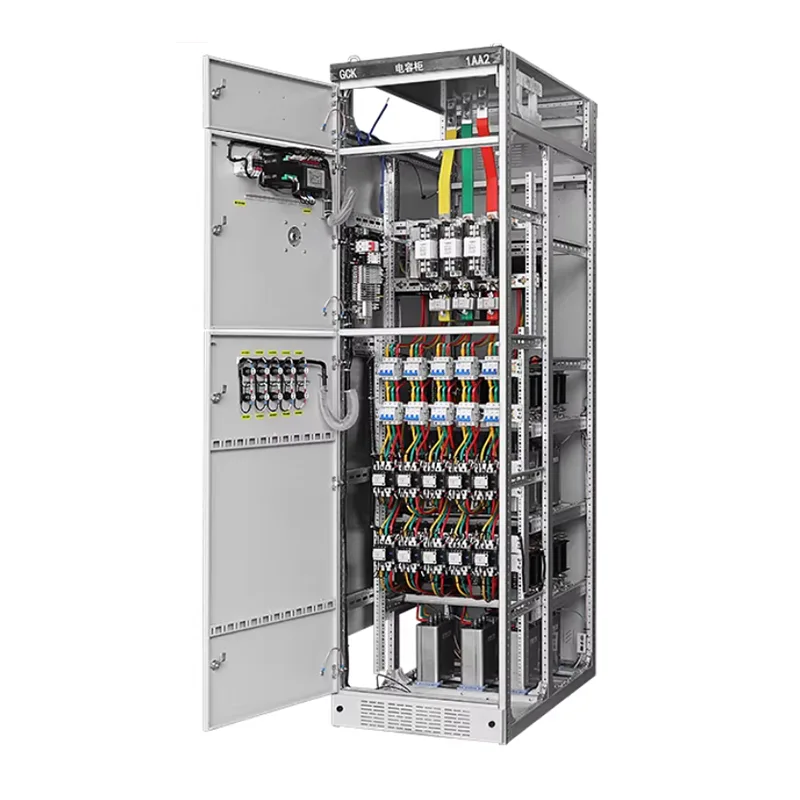

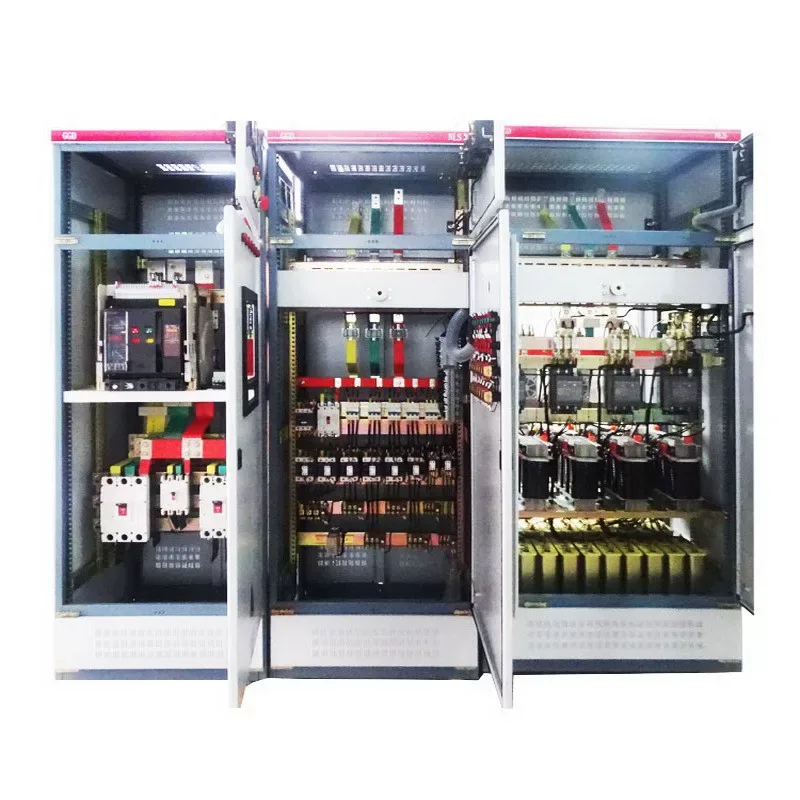

ภายในตู้ถูกแบ่งออกเป็นสามโซนอย่างเข้มงวดเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด:

ช่องใส่ของอเนกประสงค์: ประกอบด้วยโมดูลลิ้นชัก

ช่องใส่บัสบาร์: ตั้งอยู่ที่ด้านหลังหรือด้านบนของตู้ ตัวเรือนหลักและบัสบาร์กระจาย

ช่องใส่สายเคเบิล: อยู่ที่ด้านข้างของตู้สำหรับเชื่อมต่อสายเคเบิลภายนอก

MNS ยังใช้แผงอเนกประสงค์ที่ทำจากพลาสติกทนไฟที่มีความแข็งแรงสูง แยกบัสบาร์แนวนอนและแนวตั้งได้อย่างมีประสิทธิภาพ และป้องกันการโค้งงอระหว่างช่องต่างๆ

พารามิเตอร์ทางเทคนิค

การออกแบบความปลอดภัย

ในระหว่างการใช้งาน สวิตช์เกียร์ต้องคำนึงถึงความปลอดภัยส่วนบุคคลและการปกป้องอุปกรณ์อย่างครอบคลุม ผลิตภัณฑ์ของ Shangming ผ่านกระบวนการตรวจสอบคุณภาพเจ็ดขั้นตอนก่อนออกจากโรงงานเพื่อให้แน่ใจว่าการออกแบบด้านความปลอดภัยที่สำคัญทั้งหมดได้รับการติดตั้ง ตรงตามมาตรฐานระหว่างประเทศและในประเทศ เช่น IEC 61439-1 / GB 7251.1 และจัดเตรียมเอกสารรับรองและรายงานการทดสอบที่ครบถ้วน

การแยกส่วนโดยสมบูรณ์: สวิตช์เกียร์แบบถอดได้แรงดันต่ำของ MNS ใช้แผ่นโลหะเพื่อแยกส่วนยูนิตการทำงาน ช่องบัสบาร์ และช่องสายเคเบิลออกจากกันอย่างสมบูรณ์ พลังงานความผิดปกติถูกจำกัดอยู่ภายในช่องนี้ โดยไม่ส่งผลกระทบต่อวงจรที่อยู่ติดกัน และป้องกันการแพร่กระจายของส่วนโค้งของข้อบกพร่อง

อินเตอร์ล็อคห้าเท่า: ป้องกันไฟฟ้าช็อตหรือความเสียหายของอุปกรณ์ที่เกิดจากข้อผิดพลาดของมนุษย์

สามารถดึงลิ้นชักออกจากตำแหน่งที่เชื่อมต่อได้เมื่อเบรกเกอร์เปิดอยู่เท่านั้น ก้านประสานทางกลจะล็อคกลไกการกด → ป้องกันการเปิดและปิดวงจรหลักภายใต้โหลด

ประตูช่องเก็บของอเนกประสงค์และตำแหน่งลิ้นชักเชื่อมต่อกัน หากดึงลิ้นชักไม่สุดจะเปิดประตูไม่ได้ ช่องบัสบาร์/สายเคเบิลต้องใช้เครื่องมือพิเศษในการเปิด →ป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ

สวิตช์กราวด์และสวิตช์หลักเชื่อมต่อกันทางกลไก ไม่สามารถปิดสวิตช์กราวด์ได้เมื่อมีการจ่ายไฟให้กับวงจรหลัก →ป้องกันการต่อสายดินในขณะที่มีกระแสไฟ

เมื่อปิดสวิตช์กราวด์ สวิตช์หลักจะไม่สามารถเลื่อนไปยังตำแหน่งเชื่อมต่อได้ →ป้องกันการจ่ายไฟโดยต่อสายดิน

การประสานคีย์เสริมหรือการประสานลอจิกอิเล็กทรอนิกส์ช่วยให้มั่นใจว่าลำดับการทำงานถูกต้อง →ป้องกันการเปิดและปิดเซอร์กิตเบรกเกอร์โดยไม่ได้ตั้งใจ

การลดแรงดันเมื่อเกิดข้อผิดพลาด: ตู้ MNS ได้รับการออกแบบให้มีช่องระบายแรงดันโดยเฉพาะ ในกรณีที่เกิดการลัดวงจรภายในโดยไม่ได้ตั้งใจ ก๊าซอุณหภูมิสูงและแรงดันสูงจะถูกปล่อยออกไปด้านบน เพื่อปกป้องผู้ปฏิบัติงานที่อยู่ด้านหน้า และเป็นไปตามข้อกำหนดการทดสอบข้อบกพร่องส่วนโค้ง IEC 61641

เราแนะนำสวิตช์เกียร์แบบถอดได้แรงดันต่ำของ MNS สำหรับอุตสาหกรรมใด

1. อุตสาหกรรมปิโตรเคมี

อุตสาหกรรมปิโตรเคมีต้องมีการผลิตอย่างต่อเนื่องและไม่สามารถทนต่อไฟฟ้าดับเป็นเวลานานได้ สภาพการทำงานเกี่ยวข้องกับวงจรมอเตอร์จำนวนมาก ความจุโหลดสูง และการสตาร์ทบ่อยครั้ง สวิตช์เกียร์แบบคงที่มีความเสี่ยงเกินไปและมีค่าใช้จ่ายบำรุงรักษามหาศาล

ยูนิตแบบลิ้นชักของสวิตช์เกียร์ MNS ช่วยให้สามารถบำรุงรักษาแบบเรียลไทม์ในสภาพแวดล้อมที่ปลอดภัย ให้การแยกวงจรที่ชัดเจน ลดผลกระทบจากอุบัติเหตุ และอำนวยความสะดวกในการขยายและอัปเกรด

2. การผลิตขนาดใหญ่

อุตสาหกรรมการผลิตขนาดใหญ่ เช่น โรงงานเหล็ก ซีเมนต์ และรถยนต์ ทำงานอย่างต่อเนื่องโดยมีภาระมอเตอร์หนาแน่นและระบบไฟฟ้าขนาดใหญ่

MNS รองรับแผน MCC สร้างมาตรฐานให้กับวงจร และช่วยให้สามารถบำรุงรักษาและเปลี่ยนทดแทนได้อย่างรวดเร็ว สามารถค่อยๆ เพิ่มหน่วยการทำงานได้เมื่อสายการผลิตขยาย หากคุณวางแผนที่จะขยายการผลิตในอนาคตและต้องการการใช้งานในระยะยาว สวิตช์เกียร์ MNS จะเหมาะสมกว่า

3. ศูนย์ข้อมูลและอาคารพาณิชย์ขนาดใหญ่

แอปพลิเคชันเหล่านี้มีข้อกำหนดที่สูงมากสำหรับความต่อเนื่องของพลังงาน โดยมีการกระจายโหลดที่หนาแน่นและซับซ้อน ซึ่งจำเป็นต้องมีการตรวจสอบอัจฉริยะและการจัดการแบบแบ่งโซน ไฟฟ้าดับอาจส่งผลให้เกิดความสูญเสียทางเศรษฐกิจอย่างมีนัยสำคัญ

MNS นำเสนอการแบ่งเขตที่ชัดเจน โครงสร้างแหล่งจ่ายไฟที่ปลอดภัยกว่า และความสามารถในการรวมโมดูลการตรวจสอบอัจฉริยะ เพื่อให้แน่ใจว่าการบำรุงรักษาจะไม่ส่งผลกระทบต่อระบบโดยรวม

4. โครงสร้างพื้นฐานของเทศบาล

รวมถึงรถไฟใต้ดิน สนามบิน โรงพยาบาล โรงบำบัดน้ำเสีย ฯลฯ

ความเสถียรของแหล่งจ่ายไฟคือสิ่งสำคัญสำหรับโครงสร้างพื้นฐาน โดยต้องมีการควบคุมแบบแบ่งโซนและการฟื้นตัวอย่างรวดเร็วหลังการบำรุงรักษา MNS ช่วยให้สามารถเปลี่ยนหน่วยการทำงานได้แม้จะมีไฟฟ้าดับเล็กน้อยก็ตาม

5. อุตสาหกรรมไฟฟ้าและพลังงาน

ระบบเสริมของโรงไฟฟ้า ระบบจำหน่ายพลังงานลมและพลังงานแสงอาทิตย์ และสถานีไฟฟ้าย่อยด้านแรงดันต่ำ สถานการณ์เหล่านี้มีข้อกำหนดสูงสำหรับระดับความปลอดภัยและความน่าเชื่อถือของระบบ โครงสร้างแบบแบ่งพาร์ติชันและยูนิตแบบลิ้นชักของ MNS ตรงตามมาตรฐานการออกแบบได้ดีกว่า
