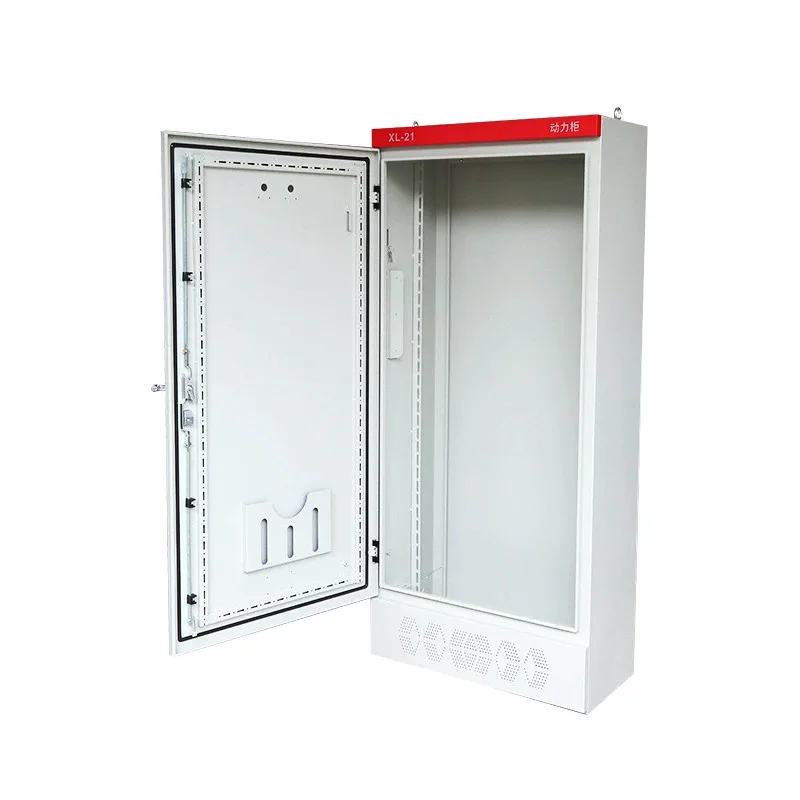

ตู้จ่ายไฟแรงดันต่ำ XL-21

ตู้จ่ายไฟแรงดันต่ำ XL-21 จัดทำโดย Shangming ผู้ผลิตในจีน เรามีความสามารถในการผลิตครบวงจรด้วยกำลังการผลิตมากกว่า 3,000 หน่วยต่อเดือน เรารองรับการเขียนแบบแบบกำหนดเอง การจัดซื้อส่วนประกอบ และการทดสอบจากโรงงาน คุณสามารถติดต่อเราได้ตลอดเวลาเพื่อเริ่มพัฒนาโซลูชัน

โครงสร้างผลิตภัณฑ์

ตู้จ่ายไฟแรงดันต่ำ XL-21 มีการออกแบบโครงสร้างแบบปิดทั้งหมด ยึดอยู่กับที่ และแบ่งพาร์ติชันในแนวตั้ง โดยให้ความสำคัญกับความเรียบง่าย ความน่าเชื่อถือ และการบำรุงรักษาที่ง่ายดาย

1. ภายนอกตู้

ตู้ XL-21 สร้างขึ้นจากเหล็กแผ่นรีดเย็น โค้งงอและเชื่อม ให้ความแข็งแกร่งเพียงพอที่จะรองรับเซอร์กิตเบรกเกอร์และบัสบาร์ขนาดใหญ่ ประตูป้องกันเป็นแบบเปิดเดี่ยวซึ่งมีมุมเปิดมากกว่า 110° แถบซีลโพลียูรีเทนถูกติดตั้งไว้รอบขอบประตูเพื่อเพิ่มประสิทธิภาพในการกันฝุ่น

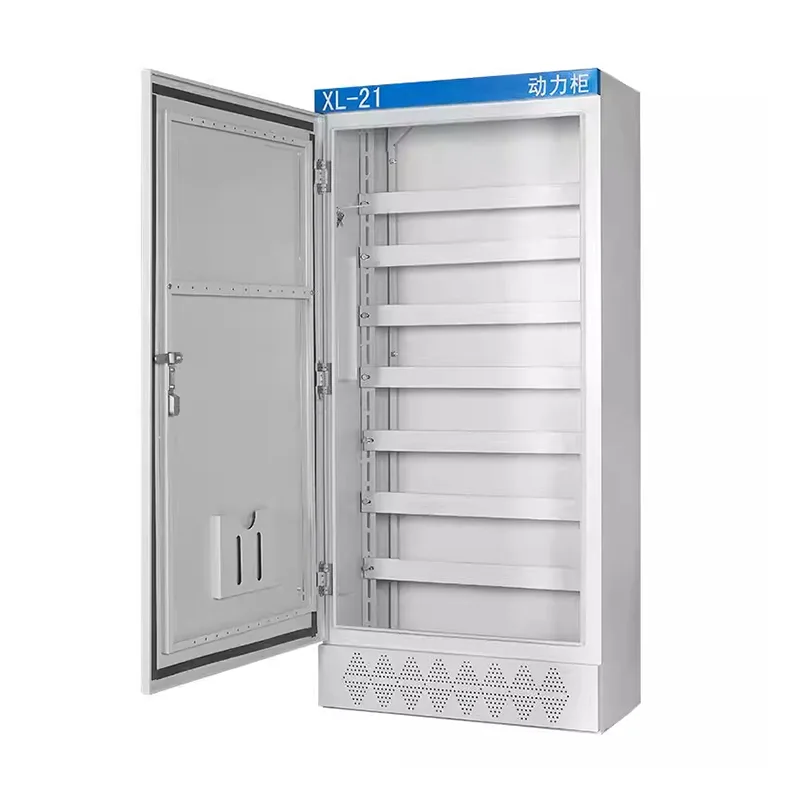

ด้านข้างภายในมีโปรไฟล์แนวตั้งที่มีการเจาะรู ช่วยให้ปรับคานและแผ่นยึดตามขนาดของส่วนประกอบได้สะดวก

2. เค้าโครงภายใน

แม้ว่า XL-21 จะเป็นพื้นที่เดียวที่บูรณาการ แต่ก็แบ่งออกเป็นหลายพื้นที่การทำงาน:

พื้นที่บัสบาร์ด้านบน: บัสบาร์ขาเข้าหลักตั้งอยู่ที่ด้านบนของตู้ ยึดด้วยฉนวน และรองรับส่วนขยายในแนวนอนหรือแนวตั้งของบัสบาร์ทองแดง

พื้นที่ส่วนประกอบส่วนกลาง: นี่คือพื้นที่หลัก ใช้สำหรับติดตั้งสวิตช์ตัดการเชื่อมต่อ เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ รีเลย์ความร้อน ฯลฯ

พื้นที่เดินสายไฟด้านล่าง: ด้านล่างมีพื้นที่กว้างขวางสำหรับการเข้าสายเคเบิล และมีบัสบาร์ที่เป็นกลางและกราวด์โดยเฉพาะ

3. การออกแบบด้านล่างและสายเคเบิลเข้า/ออก

ด้านล่างของตู้กระจายสินค้ามีแผงขนาดใหญ่แบบถอดได้ ซึ่งสามารถปรับแต่งช่องเปิดตามจำนวนสายเคเบิล และสามารถใช้กับปลอกสายเคเบิลได้

สามารถติดตั้งฐานเหล็กช่องสูง 50-100 มม. เพื่อเพิ่มความสูงของตู้จากพื้น ช่วยป้องกันความชื้นและอำนวยความสะดวกในการบังคับรถยก

ข้อดีของผลิตภัณฑ์

1. แอปพลิเคชั่นที่กว้างขวาง

ตู้จ่ายไฟแรงดันต่ำ XL-21 มีโครงสร้างตู้จ่ายไฟแรงดันต่ำแบบคลาสสิก เทคโนโลยีที่สมบูรณ์และมาตรฐานระดับสูงทำให้มีการใช้กันอย่างแพร่หลายในโรงงาน โครงการก่อสร้าง และโครงการเทศบาล พร้อมความน่าเชื่อถือที่ได้รับการพิสูจน์มาเป็นเวลานาน

2. เหมาะสำหรับการกระจายโหลดไฟฟ้า

ในฐานะผู้ผลิตมืออาชีพ Shangming ออกแบบระบบจ่ายไฟสำหรับมอเตอร์ ปั๊ม พัดลม และอุปกรณ์จ่ายไฟอื่นๆ ผลิตภัณฑ์มีความสามารถในการรองรับกระแสไฟฟ้าที่ดีเยี่ยม สามารถทำงานได้อย่างต่อเนื่อง และตอบสนองความต้องการของการใช้งานที่มีโหลดสูง

3. แข็งแรงทนทาน

มีวัสดุหลายประเภทให้เลือก เช่น เหล็กกล้าคาร์บอน เหล็กชุบสังกะสี และสแตนเลส ไม่ว่าวัสดุที่ใช้จะเป็นชนิดใดก็ตาม การออกแบบโครงสร้างของตู้ทำให้มั่นใจได้ถึงความแข็งแรงและความทนทานต่อแรงกระแทกที่เพียงพอ ทำให้เหมาะสำหรับการใช้งานในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม

4. การบำรุงรักษาที่สะดวก

อุปกรณ์ไฟฟ้าภายในตู้ไฟถูกจัดวางอย่างเป็นระบบมีวงจรที่ชัดเจน มีประตูด้านขวาเพียงบานเดียว โดยมีที่จับสำหรับการทำงานของสวิตช์มีดอยู่ที่คอลัมน์ด้านขวาบนที่ด้านหน้าของตู้ เครื่องมือวัดและอุปกรณ์จ่ายไฟสัญญาณจะติดตั้งอยู่ที่ประตู ช่วยให้มองเห็นได้เต็มที่เมื่อเปิดประตู เพื่อให้ตรวจสอบและบำรุงรักษาได้ง่าย

5. ความเข้ากันได้ที่แข็งแกร่ง

ตู้กระจายแรงดันไฟฟ้าต่ำ XL-21 ของเราสามารถกำหนดค่าได้อย่างยืดหยุ่นด้วยส่วนประกอบทางไฟฟ้ากระแสหลัก เช่น เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และรีเลย์ระบายความร้อน ปรับให้เข้ากับแผนการควบคุมและการป้องกันที่หลากหลาย เพื่อตอบสนองความต้องการของโครงการต่างๆ

6. ความได้เปรียบด้านต้นทุน

เมื่อเปรียบเทียบกับโครงสร้างที่ซับซ้อน เช่น ตู้ลิ้นชัก ตู้กระจายสินค้า XL-21 มีโครงสร้างที่เรียบง่ายและต้นทุนการผลิตที่ควบคุมได้ ทำให้เหมาะสำหรับโครงการที่มีความต้องการสูงในด้านความคุ้มทุนและความมั่นคง

ข้อกำหนดสภาพแวดล้อมการติดตั้งสำหรับตู้กระจายสินค้า XL-21 คืออะไร

ตู้จำหน่ายไฟฟ้าแรงดันต่ำ XL-21 นี้ส่วนใหญ่ใช้ในระบบไฟฟ้าสามเฟสสามสายและสามเฟสสี่สายที่มีความถี่ AC 50Hz และแรงดันไฟฟ้าต่ำกว่า 500V สำหรับการกระจายพลังงานและแสงสว่าง ก่อนที่จะเริ่มโปรเจ็กต์หรือการติดตั้งจริง คุณสามารถกำหนดสภาพแวดล้อมการติดตั้งได้ ในฐานะผู้ผลิต เรามีข้อเสนอแนะดังต่อไปนี้:

1. อุณหภูมิแวดล้อม

อุณหภูมิการทำงานปกติ: -5 ℃ ถึง +40 ℃;

อุณหภูมิเฉลี่ยตลอด 24 ชั่วโมง: ไม่เกิน +35 ℃;

อุณหภูมิการจัดเก็บและการขนส่ง: -25 ℃ถึง +55 ℃ (ระยะสั้น);

หมายเหตุ: หากติดตั้งในสภาพแวดล้อมที่มีอุณหภูมิสูง จำเป็นต้องมีการระบายอากาศที่ดีขึ้นหรือการออกแบบลดระดับ

2. ระดับความสูง

ระดับความสูงในการติดตั้งต้องน้อยกว่าหรือเท่ากับ 2,000 เมตร

สูงกว่า 2,000 เมตร ต้องมีการปรับลดตามมาตรฐาน

3. ความชื้นสัมพัทธ์

ด้วยอุณหภูมิแวดล้อมในการติดตั้งที่ +40°C ความชื้นสัมพัทธ์จะต้องอยู่ที่ ≤ 50%

อนุญาตให้มีความชื้นสูงขึ้นได้ที่อุณหภูมิต่ำกว่า

4. สถานที่ติดตั้ง

ตู้ไฟ XL-21 ใช้สำหรับการติดตั้งภายในอาคารเท่านั้น

ห้ามติดตั้งใน: พื้นที่กลางแจ้งที่ไม่มีร่มเงา สถานที่อันตรายที่มีก๊าซหรือฝุ่นที่ระเบิดได้ สภาพแวดล้อมที่มีการกัดกร่อนสูง หรือพื้นที่ที่มีฝุ่นรุนแรงหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้า

5. สภาพทางกลและการสั่นสะเทือน

สภาพแวดล้อมการติดตั้งต้องปราศจากการสั่นสะเทือนหรือการกระแทกอย่างรุนแรง ความถี่การสั่นสะเทือน ≤ 10 Hz ความเร่ง ≤ 0.5g ฐานการติดตั้งควรมีความเสถียร หลีกเลี่ยงการใช้แพลตฟอร์มเดียวกันกับมอเตอร์ขนาดใหญ่หรืออุปกรณ์ปั๊มขึ้นรูป

หลังจากการติดตั้ง ตู้จะต้องคงอยู่ในแนวตั้ง โดยมีความเอียงในแนวตั้ง ≤ 5° มิฉะนั้นจะส่งผลต่ออายุการใช้งานของกลไกการทำงาน

6. พื้นที่ระบายอากาศและกระจายความร้อน

ควรจัดให้มีการเข้าถึงการบำรุงรักษาที่ด้านหน้าและด้านหลังของตู้ พื้นผิวการทำงานด้านหน้าควรอยู่ที่ ≥ 0.8 ม. แนะนำให้ใช้ 1.0 ม. หากจำเป็นต้องมีการบำรุงรักษาที่ด้านหลัง จำเป็นต้องมีความสูง ≥ 0.8 ม. ด้านบนของตู้ควรอยู่ห่างจากเพดานอย่างน้อย 0.5 ม. เมื่อตู้หลายตู้ถูกจัดวางเคียงข้างกัน ก็ไม่จำเป็นต้องมีช่องว่างระหว่างตู้เหล่านั้น สามารถประกอบได้โดยตรง อย่างไรก็ตาม จะต้องเว้นพื้นที่ระบายอากาศไว้ที่ปลายทั้งสองข้างของแถวทั้งหมด

7. ข้อกำหนดในการป้องกันอัคคีภัยและความปลอดภัย

พื้นที่ติดตั้งควรเป็นโครงสร้างที่ไม่ติดไฟ จะต้องไม่จัดเก็บวัสดุไวไฟและวัตถุระเบิดภายในระยะ 1 เมตรจากสถานที่ติดตั้ง

พื้นควรเรียบและแห้ง ขอแนะนำให้สร้างฐานรากคอนกรีตสูงจากพื้นดิน 100–200 มม. เพื่อป้องกันไม่ให้น้ำเข้า

8. สภาพแวดล้อมทางแม่เหล็กไฟฟ้า

ตำแหน่งการติดตั้งควรอยู่ห่างจากตัวแปลงความถี่กำลังสูงและอุปกรณ์ความถี่สูง เพื่อป้องกันการรบกวนกับวงจรควบคุมทุติยภูมิ หากมีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง ขอแนะนำให้ใช้สายเคเบิลที่มีฉนวนหุ้มสำหรับสายควบคุมและเดินสายในถาดสายเคเบิลแยกต่างหาก
