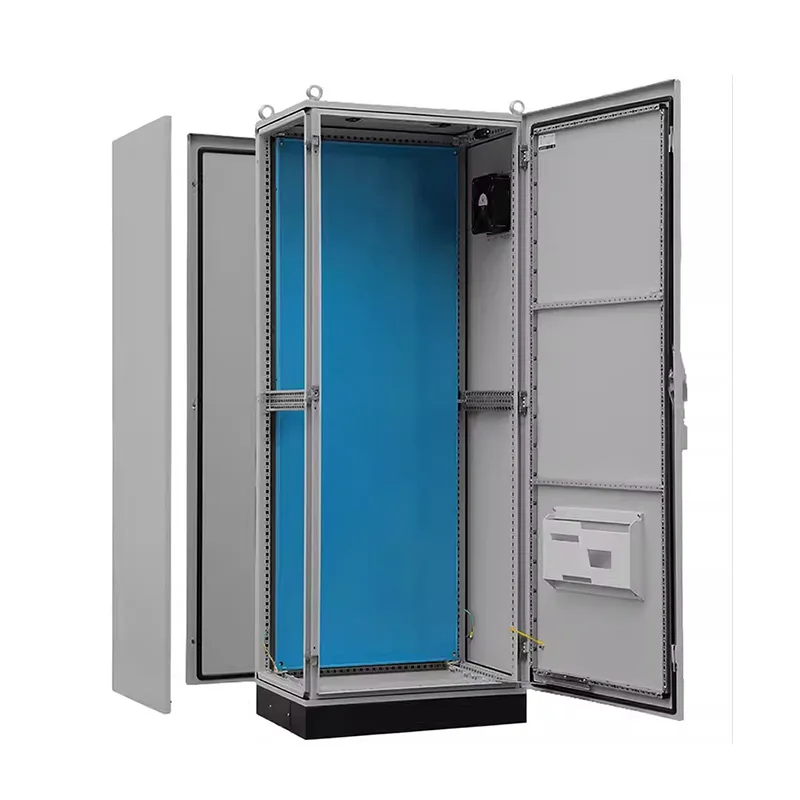

ตู้จ่ายไฟโปรไฟล์ PS Nine-Fold

ตู้จ่ายไฟโปรไฟล์ PS Nine-Fold สามารถถอดออกได้และเชื่อมต่อได้ง่าย หากโครงการของคุณต้องการระบบหลายตู้ที่ซับซ้อนและขนาดใหญ่ คุณสามารถติดต่อ Shangming และให้เราเป็นผู้จำหน่ายขายตรงให้กับคุณ เรารองรับการปรับแต่งที่ไม่ได้มาตรฐาน

พารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะการสั่งซื้อ

ข้อดีของผลิตภัณฑ์

ตู้จ่ายไฟโปรไฟล์ PS Nine-Fold มีความแข็งแกร่งและความน่าเชื่อถือสูง และการขยายไม่จำเป็นต้องดัดแปลงตู้ มีอายุการใช้งานเกิน 15 ปี นอกจากนี้ ผลิตภัณฑ์ของแชงหมิงยังมีข้อดีอื่นๆ อีกด้วย ทำให้เป็นตัวเลือกที่เหมาะสม

I. ข้อดีของโครงสร้าง

คอลัมน์ตู้ PS ผ่านการดัด CNC ด้วยความแม่นยำเก้าครั้ง กลายเป็นส่วนปิดที่เสริมความแข็งแรงหลายจุด สิ่งนี้จะเพิ่มความโค้งงอและความแข็งของแรงบิดได้มากกว่า 40% เมื่อเทียบกับการออกแบบโค้งงอห้าเท่า ทำให้สามารถรองรับเซอร์กิตเบรกเกอร์เฟรมสำหรับงานหนัก หม้อแปลงชนิดแห้ง และตัวแปลงความถี่กำลังสูง

คุณลักษณะนี้ทำให้ผลิตภัณฑ์ของเราเหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น การต่อเรือ การทำเหมืองแร่ และการขนส่งทางรถไฟ ซึ่งช่วยลดความเสี่ยงของการแตกร้าวจากความล้าของการเชื่อม

ด้วยพื้นผิวการติดตั้ง 3-4 แบบ (ด้านหน้า ด้านหลัง และด้านใน) ทั้งหมดเจาะล่วงหน้าด้วยรูมาตรฐานสากล 25 มม. โดยรองรับราง DIN, แบ็คเพลน PLC และโมดูลจ่ายไฟที่ระดับความสูงใดก็ได้และบนพื้นผิวใดก็ได้ ช่วยให้มีเค้าโครงที่ยืดหยุ่นและการเดินสายแบบโมดูลาร์สามมิติ

ครั้งที่สอง ข้อดีด้านการทำงาน

โดยสรุป ตู้จ่ายไฟ PS ผสานรวมฟังก์ชันกำลังไฟ การควบคุม และการตรวจสอบ โดยรวมสายขาเข้าหลักและการกระจายกำลังไฟสาขา วงจรควบคุมมอเตอร์ และหน่วยอัจฉริยะ ทำให้ไม่จำเป็นต้องใช้กล่องควบคุมแยกต่างหาก

สำหรับความสามารถในการขยายอัจฉริยะในอนาคต เราได้สงวนอินเทอร์เฟซและตำแหน่งการติดตั้งไว้เพียงพอ รองรับการตรวจสอบระยะไกล และอนุญาตให้ขยายและขนานในอนาคตได้ตามต้องการ

การออกแบบแผงกั้นโลหะช่วยลดผลกระทบของแหล่งสัญญาณรบกวน เช่น ตัวแปลงความถี่ต่อสัญญาณควบคุมได้อย่างมีประสิทธิภาพ

ที่สาม ข้อดีด้านประสิทธิภาพ

ในฐานะผู้ผลิตมืออาชีพในจีน Shangming นำเสนอการปรับแต่งที่รวดเร็วและการตอบสนองที่ยืดหยุ่น เรารองรับคำสั่งซื้อที่เริ่มต้นจากหน่วยเดียว ขนาด วัสดุ และระดับการป้องกันที่ไม่ได้มาตรฐานสามารถกำหนดค่าได้ตามต้องการ ในระหว่างข้อกำหนดเฉพาะของโซลูชันและกระบวนการผลิต เราจะจัดเตรียมตัวอย่างเพื่อการยืนยันของคุณเพื่อหลีกเลี่ยงการทำงานซ้ำที่ไซต์งาน

อินเทอร์เฟซมาตรฐานขนาด 25 มม. เข้ากันได้กับแบรนด์กระแสหลัก เช่น Schneider Electric และ ABB; รูเข้าและออกของสายเคเบิลเข้ากันได้กับต่อมมาตรฐานสากล ทำให้มั่นใจในการติดตั้งและการขนานที่มีประสิทธิภาพ

ในการติดตั้งจริง ตู้ PS จะใช้การเชื่อมต่อแบบสลักเกลียวทั้งหมด ทำให้ไม่จำเป็นต้องเชื่อม การประกอบที่ไซต์งานทำได้รวดเร็ว สามารถต่อตู้หลายตู้ได้อย่างราบรื่น และการเชื่อมต่อบัสบาร์ทำได้สะดวก ช่วยลดระยะเวลาการก่อสร้างลง 30%

จะปรับแต่งตู้กระจายสินค้าให้ตรงกับความต้องการของคุณได้อย่างไร?

Shangming มีโรงงานของตัวเองและสามารถจัดหาตู้กระจายสินค้าแบบพับได้ PS 90% ในขนาดต่างๆ นอกจากนี้เรายังรองรับการปรับแต่งที่ไม่ได้มาตรฐานอีกด้วย เราจะจัดเตรียมการวิเคราะห์ก่อนการขายและข้อกำหนดเฉพาะของโซลูชันที่ครอบคลุมให้กับคุณ คุณยังสามารถพิจารณาได้ว่าโซลูชันของคุณเหมาะสมกับโครงการของคุณหรือไม่ตามคำแนะนำต่อไปนี้:

ขั้นตอนที่ 1: กำหนดข้อกำหนดหลัก

สถานการณ์การใช้งาน: สำหรับการควบคุมปั๊มน้ำ? เครื่องรวมพลังงานไฟฟ้าโซลาร์เซลล์? สายการผลิต? ศูนย์ข้อมูล? สถานีสูบน้ำกลางแจ้ง?

พารามิเตอร์ทางไฟฟ้า: แรงดันไฟฟ้าของระบบ (220V/380V/480V) คืออะไร? กระแสขาเข้าหลัก? จำนวนวงจร? รวมโหลดมอเตอร์ด้วยหรือเปล่าครับ?

ฟังก์ชันการควบคุม: จำเป็นต้องมีการเริ่ม/หยุดอัตโนมัติ การตรวจสอบระยะไกล การเชื่อมโยง BA หรือการควบคุม PLC หรือไม่

สภาพแวดล้อมการติดตั้ง: ในร่ม/กลางแจ้ง? ช่วงอุณหภูมิ/ความชื้น? มีการกัดกร่อน ฝุ่น หรือการสั่นสะเทือนหรือไม่?

ข้อกำหนดในการป้องกัน: ต้องมีระดับการป้องกันเท่าใด จำเป็นต้องใช้วัสดุสแตนเลสหรือไม่?

มาตรฐานการรับรอง: ต้องเป็นไปตามมาตรฐานใด

โปรดทราบ: การจัดหาภาพวาด ภาพถ่าย หรือกรณีศึกษาโครงการที่คล้ายกันที่มีอยู่จะช่วยปรับปรุงประสิทธิภาพการสื่อสารของเรา

ขั้นตอนที่ 2: การเลือกแพลตฟอร์มตู้ที่เหมาะสม

ตู้พื้นฐานประเภทต่างๆ ตอบสนองความต้องการที่แตกต่างกัน หากคุณต้องการพลังงานและการควบคุมในตัว เราขอแนะนำตู้กระจายสินค้าแบบพับได้ PS 90%

ความต้องการหลักอื่นๆ? ติดต่อเราตอนนี้!

ขั้นตอนที่ 3: การยืนยันโซลูชัน

Shangming ให้การสนับสนุนทางเทคนิคฟรี รวมถึงการออกแบบโครงร่างไฟฟ้า การแบ่งวงจรที่เหมาะสมที่แนะนำ การยืนยันโครงสร้าง 3 มิติ การยืนยันตัวอย่าง และการบูรณาการฟังก์ชันอัจฉริยะจริงสำหรับการใช้งานและการขยายในอนาคต

หลังจากยืนยันตัวอย่างแล้ว เราจะจัดเตรียมการผลิตจำนวนมาก ด้วยสายการผลิตอัตโนมัติมากกว่า 5 สายการผลิต กำลังการผลิตของเราต่อเดือนจึงสูงถึง 3,000+ หน่วย ผลิตภัณฑ์ที่กำหนดเองสามารถจัดส่งได้ภายใน 20-30 วัน และคำสั่งซื้อเร่งด่วนจะได้รับการตอบกลับภายใน 72 ชั่วโมง

คำถามที่พบบ่อย

ถาม: โปรไฟล์เก้าเท่าคืออะไร ดีกว่าโปรไฟล์ปกติอย่างไร?

ตอบ: โปรไฟล์เก้าเท่าเกิดจากการดัดแผ่นเหล็กแผ่นเดียวอย่างแม่นยำเก้าครั้งเข้าไปในโครงตู้

เมื่อเปรียบเทียบกับโปรไฟล์สี่ตอนหรือห้าตอน โครงสร้างเก้าตอนให้ความต้านทานการโค้งงอและแรงบิดที่แข็งแกร่งกว่าอย่างมาก โดยมีตู้เดียวที่สามารถรับน้ำหนักคงที่ได้ 800 กก.-1,000 กก. โปรไฟล์ถูกปิดด้วยรูสำหรับติดตั้งโดยเว้นระยะห่างกัน 25 มม. ช่วยให้สามารถติดตั้งอุปกรณ์เสริมต่างๆ ได้โดยไม่ต้องเจาะนอกสถานที่

ถาม: ตู้ PS สามารถนำมารวมกันแบบไม่มีกำหนดได้หรือไม่ รับประกันการปิดผนึกอย่างไร?

ก. ใช่. ตู้ PS สามารถประกอบในแนวนอนได้โดยการถอดแผงด้านข้างออก และใช้ขั้วต่อแบบรวมพิเศษ

เพื่อให้มั่นใจถึงระดับการป้องกัน ต้องใช้แถบปิดผนึกแบบรวมเฉพาะที่ข้อต่อเฟรมเมื่อรวมตู้เพื่อให้แน่ใจว่าระดับการป้องกันยังคงอยู่ที่ IP55 หลังจากการรวมเข้าด้วยกัน

ถาม: เหตุใดตู้ PS ของคุณจึงมีระดับการป้องกัน IP55 แทนที่จะเป็น IP66

ตอบ: เนื่องจากตู้ PS มีโครงสร้างการประกอบแบบโมดูลาร์ แผงด้านข้างและแผงด้านบนจึงสามารถถอดออกได้ ส่งผลให้มีตะเข็บมากขึ้น

IP55 เพียงพอที่จะทนต่อฝุ่นละอองและละอองน้ำจากทุกทิศทาง ซึ่งเพียงพอสำหรับสภาพแวดล้อมอุตสาหกรรม 95%

หากสภาพแวดล้อมของคุณต้องการการล้างด้วยน้ำแรงดันสูงบ่อยครั้ง เช่น ต้องมีระดับการป้องกัน IP66 เราขอแนะนำให้เลือกตู้ห้าพับ ES แบบเชื่อมในตัว
