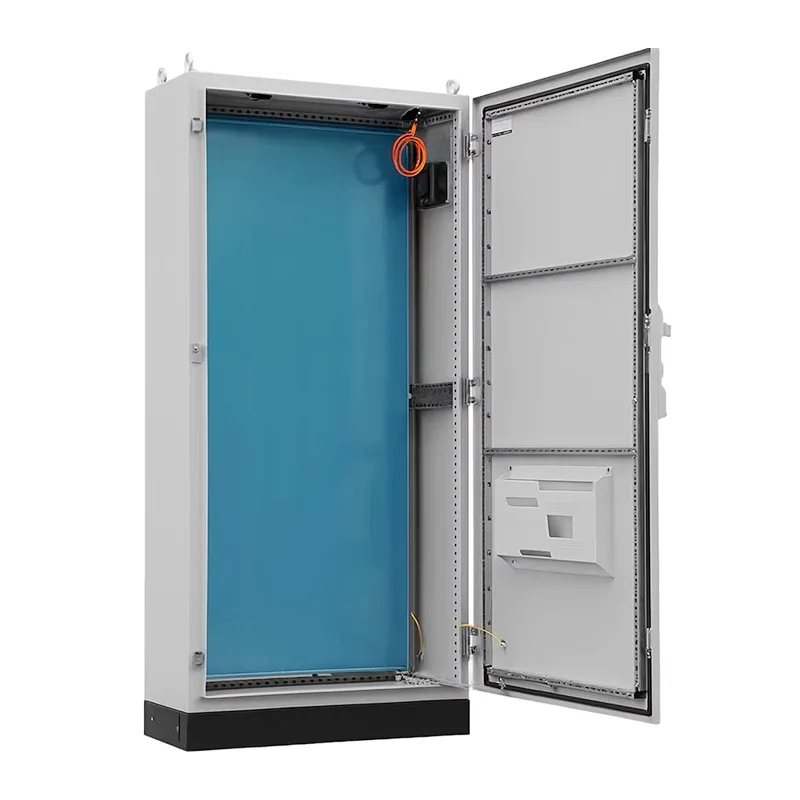

ตู้จ่ายไฟโปรไฟล์ห้าพับ ES

Shangming จาก Yueqing, Wenzhou ประเทศจีน เป็นผู้ผลิตมืออาชีพของตู้กระจายพลังงาน ES Five-Fold Profile เราเลือกแผ่นเหล็กรีดเย็นที่มีความแข็งแรงสูงและแปรรูปเป็นผลิตภัณฑ์นี้ผ่านกระบวนการดัดงออย่างต่อเนื่องห้าขั้นตอน แผงประตูอยู่สูงจากพื้น ทำให้ติดตั้งและบำรุงรักษาได้สะดวก นอกจากนี้เรายังมีข้อกำหนดและขนาดที่แตกต่างกันเพื่อให้คุณเลือก และยินดีรับการออกแบบที่กำหนดเองตามแบบของคุณ

ส่งคำถาม

รายละเอียดสินค้า

ตู้จ่ายไฟโปรไฟล์ห้าพับ ES เป็นผลิตภัณฑ์ที่เชื่อถือได้ มีความแข็งแรงสูงและระดับการป้องกัน IP55 รูโมดูลาร์ที่มีระยะพิทช์ 25 มม. ที่อัดแน่นบนเฟรมทำให้มั่นใจในความยืดหยุ่นในการติดตั้งและความคล่องตัว ผลิตภัณฑ์นี้จัดทำโดย Shangming ผู้ผลิตชาวจีน เราสนับสนุนการปรับแต่งที่ไม่ได้มาตรฐานและสามารถนำเสนอโซลูชั่นที่สมบูรณ์และราคาที่แข่งขันได้

คุณสมบัติโครงสร้างหลัก

โครงรับน้ำหนักหลักของตู้จ่ายไฟโปรไฟล์ห้าพับ ES ผ่านการโค้งงอที่แม่นยำห้าครั้ง ทำให้เกิดโครงสร้างโปรไฟล์ห้าพับ การออกแบบดัดโค้งได้หลายจุดนี้ไม่เพียงแต่ช่วยเพิ่มความสามารถในการรับน้ำหนักตามยาวของแผ่นเหล็กเท่านั้น แต่ยังสร้างโครงสร้างร่องหยุดน้ำตามธรรมชาติ ป้องกันการซึมของของเหลวได้อย่างมีประสิทธิภาพ

โดยทั่วไปแผงด้านบน ด้านล่าง และด้านข้างของตู้จะเชื่อมเป็นชิ้นเดียว ส่งผลให้มีความเสถียรและความต้านทานแรงบิดมากกว่าเมื่อเปรียบเทียบกับชุดประกอบแบบสลักเกลียว โปรไฟล์มีรูระยะห่างมาตรฐาน 25 มม. สำหรับการติดตั้งอุปกรณ์ไฟฟ้าภายในที่ได้มาตรฐาน

โครงสร้างนี้ทำให้ตู้ ES ห้าตอนเหมาะสำหรับความต้องการการกระจายพลังงานแบบหลายวงจรความจุสูง ให้พื้นที่ภายในกว้างขวางและทำให้การเดินสายและการบำรุงรักษามีประสิทธิภาพมากขึ้น

ฟังก์ชั่นผลิตภัณฑ์

ตู้กระจายสินค้า ES ห้าพับของ Shangming มีจำหน่ายในรุ่นมาตรฐานและรุ่นสั่งทำพิเศษ สำหรับโครงการของคุณ พวกเขาไม่เพียงแต่ให้พลังงานเท่านั้น แต่ยังเป็นรากฐานที่มั่นคงสำหรับระบบไฟฟ้าที่ปลอดภัย มีประสิทธิภาพ และกำลังพัฒนาอีกด้วย

1. การรองรับโครงสร้างและความสามารถในการรับน้ำหนัก

โครงสร้างห้าพับไม่ได้เป็นเพียงเปลือกนอกเท่านั้น แต่ยังรวมถึงโครงกระดูกภายนอกของตู้ทั้งหมดด้วย กระบวนการดัดงอห้าเท่าช่วยเพิ่มกำลังรับแรงอัดตามยาวของโปรไฟล์ ทำให้มั่นใจได้ถึงความเสถียรแม้หลังจากติดตั้งอุปกรณ์หนักและป้องกันการบิดตัวหรือการตกตะกอน

ภายในโปรไฟล์เต็มไปด้วยรูมาตรฐาน เมื่อใช้ร่วมกับคานและแผ่นฐาน ส่วนประกอบสามารถจัดวางได้อย่างอิสระภายในพื้นที่ภายใน ปรับปรุงการใช้งาน

2. การคุ้มครองสิ่งแวดล้อม

เมื่อเปรียบเทียบกับกล่องกระจายสินค้าทั่วไป ตู้ ES ให้การปิดผนึกที่ดีกว่า เนื่องจากโครงสร้างขอบพับพิเศษที่เกิดขึ้นที่ช่องเปิดของตู้ด้วยโปรไฟล์ห้าพับ น้ำจึงไหลไปตามรอยพับไปยังด้านนอกของตู้แทนที่จะซึมเข้าไปในแถบปิดผนึก

ตู้นี้รวมกับแถบปิดผนึกที่ใช้ CNC คุณภาพสูง สามารถแยกฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่มีขนาดเล็กมากและความชื้นที่มีฤทธิ์กัดกร่อนได้อย่างมีประสิทธิภาพ ปกป้องประสิทธิภาพการเป็นฉนวนของชิ้นส่วนอิเล็กทรอนิกส์ภายใน

3. การจัดการความร้อนแบบบูรณาการและการกระจายความร้อน

ผลิตภัณฑ์นี้เป็นตู้ควบคุมที่แนะนำโดย Shangming สำหรับโปรเจ็กต์ที่ให้ความสำคัญกับการปกป้องส่วนประกอบจากความเหนื่อยหน่าย

โครงห้าพับและแผงด้านข้างรองรับการติดตั้งเครื่องปรับอากาศอุตสาหกรรมหรือเครื่องแลกเปลี่ยนความร้อนกำลังสูง โดยไม่ทำให้ซีลเสียหายเนื่องจากการสั่นสะเทือน โครงสร้างภายในของตู้ส่งเสริมการหมุนเวียนของอากาศ ป้องกันผลกระทบจากเกาะความร้อนที่ด้านบนของตู้หรือในพื้นที่ที่มีส่วนประกอบหนาแน่น

4. การป้องกันความปลอดภัยและการเชื่อมต่อระหว่างมนุษย์กับเครื่องจักร

เรามีสลักเกลียวสายดินแบบมืออาชีพระหว่างประตูตู้ แผงด้านข้าง และตัวตู้ เชื่อมต่อด้วยลวดสองสีสีเหลืองเขียว โครงโลหะทั้งหมดให้การป้องกันไฟฟ้าช็อตที่เชื่อถือได้

เราเสนอตัวเลือกการปรับแต่ง คุณสามารถเลือกแผงประตูที่มีหน้าต่างโปร่งใส รวมกับล็อคประสานสามจุด ซึ่งอำนวยความสะดวกในการตรวจสอบและป้องกันไม่ให้บุคคลที่ไม่ได้รับอนุญาตเปิดตู้ได้

พารามิเตอร์ทางเทคนิค

วัสดุ	SUS304 (รุ่นวัสดุอื่น ๆ เป็นตัวเลือก)
การรักษาพื้นผิว	การวาดลวด รุ่นการติดตั้งเป็นสังกะสี
ระดับการป้องกัน	IP55 (กดGB4205-1993)
การกำหนดค่ามาตรฐาน	ประตูหน้า แผงหลัง แผงติดตั้ง ตู้แผงข้าง ประตู ล็อค, แถบซีล
ความหนาของแผ่นเหล็ก	กรอบ: โปรไฟล์ห้าพับ 1.5 มม แผงประตู: 2.0 มม แผงด้านหลัง: 1.5 มม แผ่นติดตั้ง: 2.5 มม

ตารางขนาดและข้อมูลจำเพาะ

ข้อมูลจำเพาะและขนาด			ความกว้าง								ความสูง								ความลึก						การติดตั้ง กระดาน
ความกว้าง	ความสูง	ความลึก	B1	บี2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	ที2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200ไอ	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600ไอ	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

สถานการณ์การใช้งานผลิตภัณฑ์

เราขอแนะนำผลิตภัณฑ์นี้สำหรับโครงการที่มีสภาพแวดล้อมที่ท้าทาย ซึ่งต้องการการดำเนินงานที่เป็นอิสระจากหน่วยเดียว และต้องการความแข็งแกร่งของโครงสร้างสูง คุณสามารถติดต่อเราได้ตลอดเวลาเพื่อแจ้งความต้องการของคุณเพื่อหารือและพิจารณาแนวทางการเลือกเฉพาะ

การควบคุมอุปกรณ์เครื่องจักรกลอิสระโดยอัตโนมัติ

เนื่องจากโครงสร้างแบบเชื่อมในตัว ตู้จ่ายไฟ 5 พับ ES จึงเหมาะอย่างยิ่งสำหรับการควบคุมอุปกรณ์ยูนิตเดี่ยวขนาดใหญ่

กรณีทั่วไป: เครื่องจักรบรรจุภัณฑ์ เครื่องฉีดพลาสติก เครื่องมือกล CNC ตู้ควบคุมเครื่องตัดด้วยเลเซอร์

เหตุใดจึงเลือก: อุปกรณ์อิสระขนาดใหญ่ที่ทำงานเป็นหน่วยเดียวไม่จำเป็นต้องใช้งานตู้แบบขนาน การป้องกันแบบปิดผนึกของตู้ ES ป้องกันไม่ให้ละอองน้ำมันและฝุ่นโลหะซึมเข้าไปในตัวควบคุมความแม่นยำ

สถานีสูบน้ำและบำบัดน้ำ

ตู้จ่ายไฟโปรไฟล์ห้าพับ ES มีข้อได้เปรียบที่มากกว่าในสภาพแวดล้อมที่ชื้นหรือเสี่ยงต่อการกระเซ็น

กรณีทั่วไป: กล่องควบคุมปั๊มน้ำกลางแจ้ง ระบบควบคุมการเติมอากาศในโรงบำบัดน้ำเสีย ห้องปั๊มจ่ายไฟสำรอง

ทำไมถึงเลือก: โครงสร้างกันซึมเชิงกลที่เกิดขึ้นจากโปรไฟล์ห้าพับ รวมกับแถบปิดผนึกด้วยกาว ต้านทานฝนและความชื้นได้อย่างมีประสิทธิภาพ แม้ในสภาพแวดล้อมที่มีความชื้นสูงในระยะยาว โครงสร้างแบบเชื่อมแบบรวมช่วยให้มั่นใจได้ว่าส่วนประกอบภายในยังคงแห้ง

อุตสาหกรรมอาหารและยา

เราขอแนะนำตู้จ่ายไฟของเราสำหรับโรงปฏิบัติงานที่ต้องการการล้างบ่อยครั้งหรือมีมาตรฐานความสะอาดที่สูงมาก เราใช้วัสดุคุณภาพสูง ปลอดภัย และผลิตตามมาตรฐานที่กำหนดอย่างเคร่งครัด

กรณีทั่วไป: ตู้ควบคุมสายการบรรจุขวดเครื่องดื่ม ตู้จ่ายไฟสำหรับสายการบรรจุยา

ทำไมถึงเลือก: ตู้ ES สร้างขึ้นจากสแตนเลส มีขอบโค้งมนเรียบและมีรอยเชื่อมน้อยที่สุด ทำให้มีโอกาสเกิดการสะสมของแบคทีเรียหรือฝุ่นน้อยลง พื้นผิวยังทนทานต่อสเปรย์ฆ่าเชื้อด้วยสารเคมีและการทำความสะอาดด้วยพลังน้ำแรงดันสูง

การทำเหมือง ซีเมนต์ และสภาพแวดล้อมที่มีการสั่นสะเทือนสูง

ผลิตภัณฑ์ของเรายังสามารถใช้ในสถานที่อุตสาหกรรมหนักที่เกี่ยวข้องกับการบด การคัดกรอง หรือการขนส่งทางไกล โรงงานของชางหมิงมีกระบวนการตรวจสอบคุณภาพ 7 ขั้นตอนเพื่อให้มั่นใจถึงความแข็งแกร่งของผลิตภัณฑ์ที่เพียงพอ

กรณีทั่วไป: ชุดควบคุมสายพานลำเลียงการทำเหมือง แผงควบคุมฟีดโรงงานปูนซีเมนต์ ตู้ควบคุมชุดเครื่องกำเนิดไฟฟ้าเคลื่อนที่

ทำไมถึงเลือก: โครงสร้างแบบเชื่อมชิ้นเดียวให้ความต้านทานแรงบิดที่ดีเยี่ยม ในระหว่างการสั่นสะเทือนหรือการยกอย่างรุนแรง โครงห้าโค้งจะปกป้องตัวแปลงความถี่ภายในและโมดูล PLC ที่มีราคาแพงจากการสัมผัสที่ไม่ดีหรือความเสียหายทางกายภาพเนื่องจากการเสียรูปของตู้

แท็กยอดนิยม: ตู้จ่ายไฟโปรไฟล์ห้าพับ ES, จีน, ผู้ผลิต, ผู้จัดจำหน่าย, โรงงาน
