ตู้ไฟฟ้าติดผนังประตูเดียวรองรับการเติบโตของอาคารอัจฉริยะได้อย่างไร

อาคารอัจฉริยะกำลังเปลี่ยนแปลงวิธีจัดระเบียบระบบจ่ายไฟฟ้า แสงสว่าง ระบบทำความร้อน การระบายอากาศ การควบคุมการเข้าออก และระบบตรวจสอบพลังงาน เมื่อฟังก์ชันเหล่านี้เชื่อมโยงกันมากขึ้น โครงสร้างพื้นฐานทางกายภาพที่รองรับจะต้องรองรับอุปกรณ์ควบคุม อินเทอร์เฟซการสื่อสาร และวงจรไฟฟ้าภายในพื้นที่อาคารที่มีข้อจำกัดมากขึ้น ตู้ไฟฟ้าจึงยังคงเป็นส่วนสำคัญของการออกแบบอาคารอัจฉริยะ โดยให้ตำแหน่งที่กำหนดไว้สำหรับส่วนประกอบไฟฟ้า ขณะเดียวกันก็สนับสนุนการปกป้องอุปกรณ์ การเข้าถึงการบำรุงรักษา และการจัดระเบียบระบบ

การพัฒนาอาคารอัจฉริยะกำลังเปลี่ยนโฉมโครงสร้างพื้นฐานทางไฟฟ้า

ระบบอัตโนมัติในอาคารสมัยใหม่ขึ้นอยู่กับการประสานงานระหว่างระบบที่เดิมออกแบบและดำเนินการแยกกัน การควบคุมแสงสว่าง อุปกรณ์ HVAC อุปกรณ์ควบคุมการเข้าถึง อินเทอร์เฟซความปลอดภัยจากอัคคีภัย และระบบการจัดการพลังงาน อาจแลกเปลี่ยนข้อมูลผ่านแพลตฟอร์มการจัดการอาคาร การบูรณาการนี้เพิ่มความสำคัญของการติดตั้งระบบไฟฟ้าที่มีโครงสร้างชัดเจน โดยเฉพาะในอาคารพาณิชย์ สำนักงาน อาคารที่พักอาศัย โรงพยาบาล และโรงงานอุตสาหกรรม

การเปลี่ยนแปลงนี้ไม่เพียงแต่เกี่ยวข้องกับการเพิ่มอุปกรณ์ดิจิทัลมากขึ้นเท่านั้น นอกจากนี้ยังต้องมีการพิจารณาอย่างรอบคอบเกี่ยวกับการจ่ายพลังงาน สายไฟควบคุม การแยกอุปกรณ์ การกระจายความร้อน และการเข้าถึงเพื่อตรวจสอบ ต้องจัดเตรียมอุปกรณ์ไฟฟ้าเพื่อให้ทีมติดตั้งสามารถระบุวงจร ติดตามการเชื่อมต่อ และดำเนินการบำรุงรักษาได้โดยไม่กระทบต่อระบบที่อยู่ติดกันโดยไม่จำเป็น

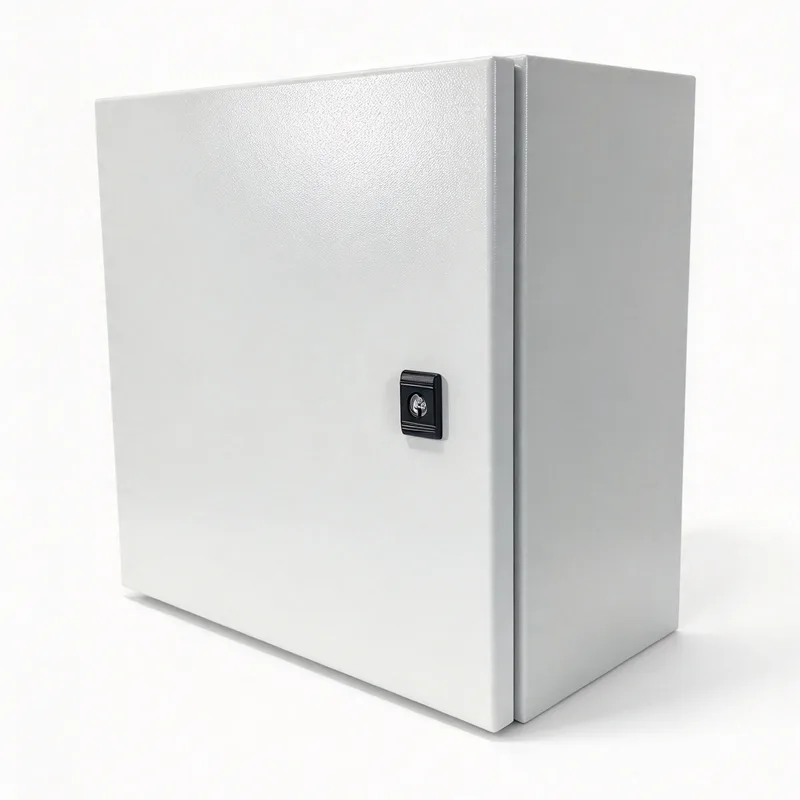

ภายในบริบทนี้ตู้ไฟฟ้าติดผนังประตูเดียวแสดงถึงรูปแบบตู้ที่ใช้งานได้จริงรูปแบบหนึ่งสำหรับการติดตั้งที่อุปกรณ์ไฟฟ้าหรืออุปกรณ์ควบคุมต้องการที่อยู่อาศัยเฉพาะและเข้าถึงได้โดยไม่ต้องใช้พื้นที่อันมีค่า ความเหมาะสมขึ้นอยู่กับขนาดอุปกรณ์ สภาพแวดล้อมการติดตั้ง ข้อกำหนดในการป้องกัน และการขยายระบบที่วางแผนไว้

การติดตั้งแบบติดผนังช่วยแก้ปัญหาข้อจำกัดด้านพื้นที่

การใช้พื้นที่เป็นข้อพิจารณาที่เกิดขึ้นเป็นประจำในโครงการอาคารอัจฉริยะ อาจจำเป็นต้องติดตั้งอุปกรณ์ไฟฟ้าในทางเดินบริการ ห้องอุปกรณ์ พื้นที่สาธารณูปโภค ห้องโรงงาน และพื้นที่ผนังที่กำหนดไว้ใกล้กับระบบที่อุปกรณ์ควบคุม ตู้ตั้งพื้นอาจเหมาะสมกับการติดตั้งขนาดใหญ่ แต่การกระจายและการควบคุมที่มีขนาดเล็กอาจได้รับประโยชน์จากโครงสร้างแบบติดผนัง

การติดตั้งตู้บนผนังที่เหมาะสมสามารถรักษาพื้นที่บนพื้นและสร้างตำแหน่งที่สอดคล้องกันสำหรับอุปกรณ์ไฟฟ้า ในอาคารที่มีโซนควบคุมหลายโซน การจัดแบบกระจายอาจทำให้เส้นทางการเดินสายไฟบางเส้นทางสั้นลง และทำให้การตรวจสอบในพื้นที่สะดวกยิ่งขึ้น ข้อดีเหล่านี้ไม่ได้เกิดขึ้นโดยอัตโนมัติ: การกำหนดเส้นทางสายเคเบิล ระยะห่างในการเข้าถึง โครงสร้างรองรับ และความจำเป็นในการเข้าถึงส่วนประกอบภายใน จะต้องได้รับการประเมินสำหรับการติดตั้งแต่ละครั้ง

โครงสร้างประตูเดียวช่วยให้เข้าถึงอุปกรณ์ที่ปิดได้ตรงไปตรงมา ทิศทางการเปิด ระยะห่างในการทำงานที่มีอยู่ การจัดวางบานพับ และกลไกการยึดประตูสามารถส่งผลต่อความง่ายดายของช่างเทคนิคในการตรวจสอบขั้วต่อ เปลี่ยนส่วนประกอบ หรือตรวจสอบการระบุวงจร รายละเอียดที่เป็นประโยชน์เหล่านี้มีความเกี่ยวข้องอย่างยิ่งเมื่อมีการติดตั้งตู้ในพื้นที่ให้บริการแคบหรือร่วมกับระบบอาคารอื่นๆ

การปกป้องอุปกรณ์ยังคงเป็นศูนย์กลางของอาคารที่เชื่อมต่อกัน

การเชื่อมต่อไม่ได้ลดความจำเป็นในการป้องกันทางกายภาพ ตัวควบคุม รีเลย์ อุปกรณ์ป้องกันวงจร แผงขั้วต่อ อุปกรณ์จ่ายไฟ และส่วนประกอบในการสื่อสารอาจได้รับผลกระทบจากฝุ่น ความชื้น การสัมผัสโดยไม่ได้ตั้งใจ การสั่นสะเทือน หรือการเปลี่ยนแปลงของอุณหภูมิ กล่องหุ้มช่วยสร้างขอบเขตทางกายภาพรอบๆ ส่วนประกอบเหล่านี้ แต่ระดับการป้องกันขึ้นอยู่กับการก่อสร้างและระดับสิ่งแวดล้อมที่ได้รับการตรวจสอบแล้ว

วัสดุกรอบหุ้ม ซีลประตู การจัดวางสายเคเบิล วิธีการติดตั้ง และการออกแบบการระบายอากาศ ล้วนมีอิทธิพลต่อความเหมาะสมสำหรับสถานที่เฉพาะ การติดตั้งในห้องไฟฟ้าภายในที่สะอาดจะมีสภาวะที่แตกต่างจากการติดตั้งในพื้นที่สาธารณูปโภคที่ชื้น ห้องโรงงานที่เต็มไปด้วยฝุ่น หรือพื้นที่กลางแจ้งที่เปิดโล่ง ดังนั้นระดับการป้องกันทางเข้าที่ระบุจึงควรสอดคล้องกับสภาพไซต์งานจริง แทนที่จะถือว่ามาจากรูปลักษณ์ของเปลือกหุ้ม

การจัดการระบายความร้อนถือเป็นข้อพิจารณาที่สำคัญอีกประการหนึ่ง การควบคุมอาคารอัจฉริยะอาจรวมแหล่งจ่ายไฟ อุปกรณ์สวิตช์ โมดูลการสื่อสาร และส่วนประกอบที่สร้างความร้อนอื่นๆ เข้าด้วยกันในปริมาณที่จำกัด หากความร้อนไม่สามารถกระจายออกไปได้เพียงพอ อุณหภูมิภายในอาจสูงขึ้นและส่งผลต่อประสิทธิภาพของส่วนประกอบหรืออายุการใช้งาน การโหลดอุปกรณ์ ขนาดตู้ อุณหภูมิโดยรอบ ระยะห่าง และการระบายอากาศ ควรได้รับการประเมินร่วมกันในระหว่างการออกแบบ

การบูรณาการต้องการมากกว่าที่อยู่อาศัยทางกายภาพ

ตู้อาคารอัจฉริยะต้องรองรับข้อกำหนดทางกายภาพและทางไฟฟ้าของอุปกรณ์ที่ติดตั้งภายใน ตัวควบคุมแบบเครือข่ายอาจต้องใช้สายเคเบิลสื่อสาร ในขณะที่อุปกรณ์สวิตชิ่งและแหล่งจ่ายไฟจำเป็นต้องมีตัวนำที่มีขนาดเหมาะสมและการจัดเรียงขั้วต่อที่เหมาะสม ผู้ออกแบบต้องคำนึงถึงรัศมีการโค้งงอของสายเคเบิล ท่อสายไฟ การแยกตัวนำ การต่อสายดิน ป้ายระบุ และการเข้าถึงจุดเชื่อมต่ออย่างปลอดภัย

ที่ตู้ไฟฟ้าติดผนังประตูเดียวสามารถจัดเตรียมโครงสร้างที่กำหนดไว้สำหรับการจัดระเบียบองค์ประกอบเหล่านี้ได้ แต่เพียงตู้เดียวไม่ได้ทำให้การติดตั้งชาญฉลาดหรือเป็นไปตามข้อกำหนด ความสามารถด้านระบบอัตโนมัติมาจากอุปกรณ์ควบคุม สถาปัตยกรรมการสื่อสาร ซอฟต์แวร์ เซ็นเซอร์ และการผสานรวมกับระบบการจัดการอาคารที่กว้างขึ้น ตัวเรือนสนับสนุนข้อตกลงนี้โดยการปกป้องและจัดระเบียบส่วนประกอบทางกายภาพ

การวางแผนสำหรับการเปลี่ยนแปลงในอนาคตก็มีความสำคัญไม่แพ้กัน ระบบอาคารอาจรวมเซ็นเซอร์ตรวจจับการใช้งาน มิเตอร์วัดพลังงาน วงจรไฟส่องสว่าง หรืออินเทอร์เฟซการสื่อสารเพิ่มเติมในภายหลัง การเว้นพื้นที่ภายในที่เหมาะสมและการจัดวางสายไฟที่ชัดเจนช่วยให้การปรับเปลี่ยนทำได้ง่ายขึ้น อย่างไรก็ตาม การขยายจะต้องอยู่ภายในความจุทางกายภาพของตู้ พิกัดทางไฟฟ้า ขีดจำกัดทางความร้อน และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง

การเลือกสิ่งที่แนบมากับคู่มือมาตรฐานและการยืนยัน

ควรพิจารณาความปลอดภัยทางไฟฟ้าและการตรวจสอบการประกอบควบคู่ไปกับความสะดวกในการติดตั้ง ซีรี่ส์ IEC 61439 กล่าวถึงชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม รวมถึงโครงสร้าง ลักษณะทางเทคนิค และข้อกำหนดในการตรวจสอบ IEC 61439-3:2024 กล่าวถึงแผงจำหน่ายที่มีจุดประสงค์เพื่อดำเนินการโดยบุคคลธรรมดาโดยเฉพาะภายในขอบเขตที่กำหนดไว้ การติดตั้งเฉพาะเจาะจงจะอยู่ภายใต้ข้อกำหนดเหล่านี้หรือไม่นั้นขึ้นอยู่กับการกำหนดค่าอุปกรณ์และการใช้งานที่ต้องการ

ไม่ควรอธิบายว่าตู้หุ้มเป็นไปตามมาตรฐานการประกอบเพียงเพราะใช้บรรจุส่วนประกอบทางไฟฟ้า การประกอบที่สมบูรณ์ การใช้งานตามวัตถุประสงค์ และข้อกำหนดการตรวจสอบที่เกี่ยวข้องต้องได้รับการประเมิน ผู้ออกแบบควรพิจารณารหัสไฟฟ้าในท้องถิ่นที่เกี่ยวข้อง การจัดเตรียมสายดิน การป้องกันกระแสเกิน ระยะห่างในการทำงาน และคำแนะนำในการติดตั้ง

สำหรับอาคารอัจฉริยะ เอกสารจะมีประโยชน์อย่างยิ่งเนื่องจากอาจมีการติดตั้ง ดัดแปลง และบำรุงรักษาระบบหลายระบบโดยทีมเทคนิคที่แตกต่างกัน ตารางวงจรที่ชัดเจน ป้ายกำกับส่วนประกอบ แผนภาพการเดินสายไฟ และบันทึกการบำรุงรักษาสามารถลดความคลุมเครือระหว่างการแก้ไขปัญหาได้ เอกสารประกอบที่สอดคล้องกันยังช่วยแยกแยะวงจรกำลังไฟฟ้าจากการควบคุมแรงดันไฟฟ้าต่ำและการเชื่อมต่อการสื่อสาร

การบำรุงรักษาและการวางแผนวงจรชีวิตมีอิทธิพลต่อการออกแบบ

คาดว่าอุปกรณ์ระบบอัตโนมัติในอาคารจะสามารถเข้าถึงได้ตลอดอายุการใช้งานของโรงงาน อาจมีการเพิ่มเซ็นเซอร์ เปลี่ยนตัวควบคุม อัปเดตโมดูลการสื่อสาร และตรวจสอบการเชื่อมต่อไฟฟ้าเมื่อระบบพัฒนาขึ้น โครงร่างตู้ที่รองรับการระบุตัวตนที่ชัดเจนและการเข้าถึงที่ปลอดภัยสามารถช่วยลดความซับซ้อนของงานเหล่านี้ แม้ว่าผลการบำรุงรักษายังขึ้นอยู่กับคุณภาพการติดตั้งและเอกสารประกอบด้วย

ตำแหน่งของตู้ควรสะท้อนถึงการเข้าถึงการปฏิบัติงานและการสัมผัสสิ่งแวดล้อม ช่างเทคนิคจำเป็นต้องมีพื้นที่ว่างเพียงพอในการเปิดประตูและทำงานที่ได้รับอนุญาต ในขณะที่การติดตั้งต้องหลีกเลี่ยงการกีดขวางเส้นทางฉุกเฉิน การเคลื่อนย้ายอุปกรณ์ หรือบริการอื่นๆ ของอาคาร ทางเข้าเคเบิลควรได้รับการจัดเรียงเพื่อจำกัดความเครียดที่ไม่จำเป็น และรักษาระดับการปกป้องสิ่งแวดล้อมตามที่กำหนดไว้

การวางแผนวงจรชีวิตยังเกี่ยวข้องกับการเลือกวัสดุและการตกแต่งให้เหมาะสมกับสภาพแวดล้อมการติดตั้ง การสัมผัสการกัดกร่อน ขั้นตอนการทำความสะอาด ความชื้น และผลกระทบทางกลที่อาจเกิดขึ้นอาจส่งผลต่อความเหมาะสมในระยะยาว สำหรับอาคารที่มีการเปลี่ยนแปลงข้อกำหนดการเข้าใช้หรือการควบคุม ความสามารถในการตรวจสอบและปรับเปลี่ยนการจัดภายในอาจมีความสำคัญพอๆ กับพื้นที่การติดตั้งเริ่มแรก

กล่องหุ้มขนาดกะทัดรัดมีบทบาทที่ชัดเจนในการเติบโตของอาคารอัจฉริยะ

การขยายตัวของระบบอัตโนมัติในอาคารกำลังเพิ่มความสำคัญของโครงสร้างพื้นฐานทางไฟฟ้าที่มีการประสานงาน ตั้งแต่อุปกรณ์กระจายส่วนกลางไปจนถึงจุดควบคุมขนาดเล็กที่ให้บริการแต่ละโซน ตู้ติดผนังสามารถรองรับสถาปัตยกรรมนี้ได้ โดยที่อุปกรณ์ในพื้นที่ต้องมีโครงสร้างที่เป็นระเบียบและการเข้าถึงที่สะดวก โดยมีเงื่อนไขว่าเงื่อนไขการติดตั้งและข้อกำหนดส่วนประกอบมีความเหมาะสม

ที่ตู้ไฟฟ้าติดผนังประตูเดียวเป็นที่เข้าใจได้ดีที่สุดว่าเป็นองค์ประกอบหนึ่งภายในการออกแบบทางไฟฟ้าที่กว้างขึ้น แทนที่จะเป็นเทคโนโลยีอาคารอัจฉริยะแบบสแตนด์อโลน มูลค่าในทางปฏิบัติขึ้นอยู่กับขนาดที่เหมาะสม อัตราการป้องกัน ข้อพิจารณาด้านความร้อน การจัดวางสายไฟ และความเข้ากันได้กับอุปกรณ์ที่ติดตั้ง เนื่องจากอาคารที่เชื่อมต่อกันยังคงผสานรวมฟังก์ชันด้านพลังงาน การควบคุม และการตรวจสอบ ข้อกำหนดพื้นฐานของตู้เหล่านี้ยังคงเชื่อมโยงอย่างใกล้ชิดกับความปลอดภัยของระบบ การบำรุงรักษา และความยืดหยุ่นในการปฏิบัติงานในระยะยาว
