เหตุใดตู้ไฟฟ้าแบบติดผนังประตูเดียวจึงมีความสำคัญในการจ่ายพลังงานสมัยใหม่

ระบบจำหน่ายไฟฟ้าสมัยใหม่ต้องรองรับโหลดไฟฟ้าที่เปลี่ยนแปลง อุปกรณ์ควบคุมที่มีการกระจายมากขึ้น และข้อกำหนดที่เข้มงวดมากขึ้นสำหรับการทำงานและการบำรุงรักษาที่ปลอดภัย อาคารพาณิชย์ สิ่งอำนวยความสะดวกทางอุตสาหกรรม โครงการโครงสร้างพื้นฐาน และสายการผลิตอัตโนมัติ ล้วนแต่ขึ้นอยู่กับอุปกรณ์ไฟฟ้าที่สามารถติดตั้ง เข้าถึง และบำรุงรักษาภายในรูปแบบที่จัดระเบียบไว้อย่างชัดเจน เมื่อระบบเหล่านี้มีวิวัฒนาการ การออกแบบตู้ยังคงเป็นส่วนสำคัญของการวางแผนโครงสร้างพื้นฐานทางไฟฟ้า

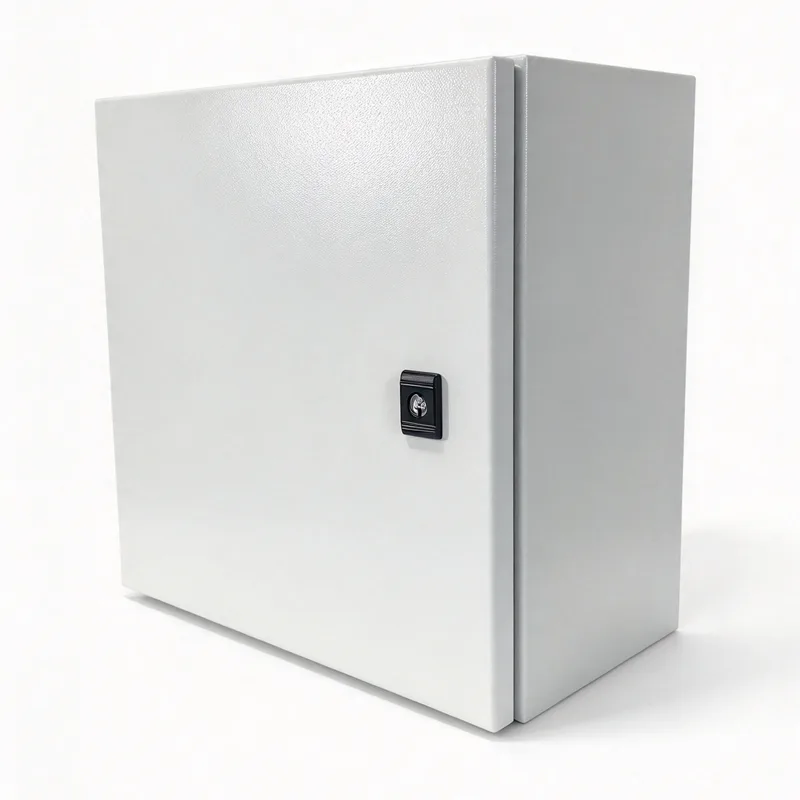

แม้ว่าเปลือกหุ้มไฟฟ้ามักถูกพิจารณาว่าเป็นรองรองจากเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ แผงขั้วต่อ และอุปกรณ์ควบคุม แต่โครงสร้างของพวกมันมีอิทธิพลโดยตรงต่อการจัดวางอุปกรณ์ การเข้าถึงสายไฟ การคุ้มครองสิ่งแวดล้อม และขั้นตอนการบำรุงรักษา ที่ตู้ไฟฟ้าติดผนังประตูเดียวเป็นรูปแบบตู้รูปแบบหนึ่งที่ใช้ในกรณีที่ส่วนประกอบทางไฟฟ้าต้องการตัวเครื่องโดยเฉพาะ โดยไม่ต้องใช้พื้นที่พื้นเหมือนตู้ขนาดใหญ่

ข้อกำหนดที่เปลี่ยนแปลงในการจ่ายพลังงานสมัยใหม่

การกระจายพลังงานไม่ได้จำกัดอยู่เพียงการส่งกระแสไฟฟ้าจากจุดจ่ายกลางไปยังวงจรดาวน์สตรีมอีกต่อไป ปัจจุบันการติดตั้งจำนวนมากได้รวมแผงกระจายสินค้าในพื้นที่ ตัวควบคุมมอเตอร์ อุปกรณ์ตรวจสอบ อินเทอร์เฟซการสื่อสาร และอุปกรณ์อัตโนมัติเข้าด้วยกัน ส่วนประกอบเหล่านี้สนับสนุนฟังก์ชันต่างๆ เช่น การจัดการโหลด การตรวจสอบอุปกรณ์ การควบคุมแสงสว่าง และการทำงานของสายการผลิต

การพัฒนานี้สร้างความท้าทายในทางปฏิบัติสำหรับนักออกแบบระบบไฟฟ้า อุปกรณ์ต้องพอดีกับพื้นที่การติดตั้งที่มีอยู่ โดยปล่อยให้มีพื้นที่เพียงพอสำหรับการเดินสายเคเบิล การกระจายความร้อน การตรวจสอบ และการบริการ ในโรงงานที่มีจุดควบคุมไฟฟ้าหลายจุด การวางตำแหน่งตู้แต่ละตู้อาจส่งผลต่อความยาวของสายเคเบิล ความซับซ้อนในการติดตั้ง และการเข้าถึงระหว่างการบำรุงรักษา

การเลือกตู้จึงเป็นส่วนหนึ่งของการออกแบบการกระจายสินค้าที่กว้างขึ้น รูปแบบติดผนังสามารถรองรับการควบคุมเฉพาะที่และการจัดเตรียมการกระจายสินค้าที่มีพื้นที่ผนังและอุปกรณ์ไม่จำเป็นต้องใช้ตู้ตั้งพื้นขนาดใหญ่ ความเหมาะสมขึ้นอยู่กับส่วนประกอบทางไฟฟ้า ขนาดส่วนประกอบ สภาพแวดล้อมการติดตั้ง และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง

การออกแบบติดผนังและการใช้พื้นที่

พื้นที่บนพื้นเป็นทรัพยากรที่มีคุณค่าในโรงงาน อาคารพาณิชย์ ห้องเอนกประสงค์ และพื้นที่อุปกรณ์ ตู้กระจายสินค้าขนาดใหญ่ยังคงจำเป็นสำหรับการใช้งานหลายประเภท โดยเฉพาะอย่างยิ่งในกรณีที่ความหนาแน่นของวงจรสูงหรืออุปกรณ์ไฟฟ้าจำนวนมากต้องการปริมาณภายในที่มากขึ้น อย่างไรก็ตาม ชุดควบคุมที่มีขนาดเล็กกว่าอาจติดตั้งได้ใกล้กับอุปกรณ์ที่ใช้งานมากขึ้น

ตู้ติดผนังสามารถเก็บส่วนประกอบไฟฟ้าที่เลือกไว้ให้ลอยจากพื้นและสร้างจุดติดตั้งที่กำหนดไว้ ในโรงงานผลิต การจัดการนี้อาจเหมาะสมกับการควบคุมเครื่องจักรในพื้นที่หรืออุปกรณ์กระจายเสริม ในอาคารพาณิชย์ อาจรองรับการควบคุมแสงสว่าง วงจรบริการ หรือส่วนประกอบระบบอัตโนมัติของอาคารบางอย่าง

การประหยัดพื้นที่เพียงอย่างเดียวไม่ได้กำหนดการจัดวางการติดตั้งที่ดีที่สุด ความแข็งแรงของผนัง อุปกรณ์สำหรับติดตั้ง น้ำหนักอุปกรณ์ ตำแหน่งทางเข้าสายเคเบิล ระยะห่างในการเปิดประตู และการเข้าถึงของบุคลากรที่มีคุณสมบัติ ล้วนส่งผลต่อการวางแผนการติดตั้ง กรงจะต้องอยู่ในตำแหน่งที่ไม่กีดขวางทางเดิน เส้นทางฉุกเฉิน หรือบริการอื่นๆ ของอาคาร

โครงสร้างตู้รองรับองค์กรไฟฟ้า

การติดตั้งระบบไฟฟ้าที่ได้รับการวางแผนอย่างดีต้องใช้พื้นที่เพียงพอในการติดตั้งส่วนประกอบต่างๆ เซอร์กิตเบรกเกอร์ แผงขั้วต่อ รีเลย์ อุปกรณ์จ่ายไฟ และอุปกรณ์ควบคุมจำเป็นต้องมีรูปแบบภายในที่มีการจัดระเบียบซึ่งสนับสนุนการเดินสายที่ปลอดภัยและการตรวจสอบที่มีประสิทธิภาพ การจัดวางส่วนประกอบที่ไม่ดีอาจทำให้การเชื่อมต่อยากต่อการติดตาม และเพิ่มเวลาที่ต้องใช้ในการแก้ไขปัญหา

โครงสร้างประตูเดียวให้ช่องเปิดหลักหนึ่งช่องไปยังภายในตู้ การจัดเตรียมนี้ช่วยลดความยุ่งยากในการเข้าถึงส่วนประกอบภายในในการติดตั้งขนาดกะทัดรัด โดยเฉพาะอย่างยิ่งในกรณีที่รูปแบบอุปกรณ์ค่อนข้างตรงไปตรงมา ตำแหน่งบานพับ การสวิงประตู การจัดเรียงการล็อค ขนาดแผ่นยึด และความลึกภายในที่ใช้งานได้ ล้วนส่งผลต่อประสิทธิภาพของพื้นที่ว่างที่มีอยู่

ที่ตู้ไฟฟ้าติดผนังประตูเดียวสามารถทำหน้าที่เป็นที่อยู่อาศัยทางกายภาพสำหรับชุดประกอบไฟฟ้าที่เลือกได้ แต่ความจุภายในจะต้องสอดคล้องกับอุปกรณ์ที่กำลังติดตั้ง ผู้ออกแบบจำเป็นต้องคำนึงถึงรัศมีการโค้งงอของสายเคเบิล ท่อสายไฟ การเข้าถึงขั้วต่อ การแยกตัวนำ การเชื่อมต่อสายดิน และพื้นที่สำหรับการบำรุงรักษาในอนาคต ภายนอกที่มีขนาดกะทัดรัดไม่ควรส่งผลให้ภายในมีความหนาแน่นมากเกินไป

ความปลอดภัยทางไฟฟ้าขึ้นอยู่กับการติดตั้งเสร็จสมบูรณ์

ความปลอดภัยทางไฟฟ้าถูกกำหนดโดยการประสานงานของส่วนประกอบ อุปกรณ์ป้องกัน โครงสร้างตู้ วิธีการติดตั้ง และขั้นตอนการปฏิบัติงาน กล่องหุ้มช่วยแยกอุปกรณ์ไฟฟ้าออกจากสภาพแวดล้อมโดยรอบ และสามารถลดการสัมผัสกับการสัมผัสโดยไม่ได้ตั้งใจเมื่อออกแบบและติดตั้งอย่างเหมาะสม อย่างไรก็ตาม ตู้โดยตัวมันเองไม่สามารถป้องกันอันตรายทางไฟฟ้าหรือสิ่งแวดล้อมได้อย่างสมบูรณ์

การป้องกันฝุ่นและน้ำเข้ามีความเกี่ยวข้องอย่างยิ่งในกรณีที่อุปกรณ์ไฟฟ้าทำงานในโรงงาน ห้องโรงงาน ทางเดินบริการ หรือสถานที่กลางแจ้ง ระดับการป้องกันทางเข้าที่ต้องการขึ้นอยู่กับเงื่อนไขการติดตั้งและระดับการสัมผัส ซีลประตู เคเบิลแกลนด์ ช่องทางเข้า ตัวยึด และฝีมือการประกอบอาจส่งผลต่อการป้องกันที่เกิดจากการติดตั้งเสร็จสมบูรณ์

การเตรียมการต่อสายดินและการเชื่อมต้องเหมาะสมกับการก่อสร้างตู้และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง เปลือกหุ้มโลหะอาจต้องมีการยึดติดเพื่อป้องกันเพื่อรักษาความต่อเนื่องทางไฟฟ้า ในขณะที่วัสดุก่อสร้างอื่นๆ มีข้อควรพิจารณาในการออกแบบที่แตกต่างกัน การป้องกันกระแสไฟเกิน ขนาดตัวนำ ฉนวน ระยะห่างในการทำงาน และการแยกที่ปลอดภัย ยังคงเป็นส่วนสำคัญของระบบโดยรวม

การจัดการระบายความร้อนในส่วนประกอบการกระจายแบบกะทัดรัด

เมื่อระบบไฟฟ้ามีขนาดกะทัดรัดมากขึ้น การจัดการความร้อนจึงกลายเป็นข้อพิจารณาในการออกแบบที่สำคัญมากขึ้น อุปกรณ์ป้องกันวงจร ส่วนประกอบสวิตชิ่ง หม้อแปลง อุปกรณ์จ่ายไฟ และอุปกรณ์อื่นๆ สามารถสร้างความร้อนระหว่างการทำงานได้ เมื่ออุปกรณ์หลายตัวทำงานภายในปริมาตรของตู้ที่จำกัด ความร้อนที่สะสมอาจทำให้อุณหภูมิภายในสูงขึ้น

อุณหภูมิที่มากเกินไปอาจส่งผลต่อประสิทธิภาพของส่วนประกอบ อายุการใช้งาน และความเสถียรของอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ดังนั้นการวางแผนการระบายความร้อนควรพิจารณาถึงภาระทางไฟฟ้าที่คาดหวัง การสูญเสียส่วนประกอบ อุณหภูมิโดยรอบ ขนาดของกรอบหุ้ม ตำแหน่งการติดตั้ง และเส้นทางการกระจายความร้อนที่มีอยู่

ช่องระบายอากาศสามารถช่วยจัดการความร้อนในสภาพแวดล้อมที่เหมาะสม แต่ก็อาจส่งผลต่อการป้องกันฝุ่นและความชื้นด้วย ในกรณีที่ต้องรักษาการปกป้องสิ่งแวดล้อม อาจจำเป็นต้องใช้แนวทางการจัดการระบายความร้อนทางเลือก การออกแบบที่เหมาะสมขึ้นอยู่กับส่วนประกอบที่ติดตั้งและสภาวะการทำงานมากกว่ารูปแบบกล่องหุ้มเพียงอย่างเดียว

การเข้าถึงการบำรุงรักษาและประสิทธิภาพการดำเนินงานในระยะยาว

ข้อกำหนดในการบำรุงรักษามักมีอิทธิพลต่อการเลือกตู้หุ้มมากพอๆ กับต้นทุนการติดตั้งเริ่มต้นหรือพื้นที่ใช้งาน ช่างเทคนิคไฟฟ้าจำเป็นต้องระบุวงจร ตรวจสอบการเชื่อมต่อ เปลี่ยนส่วนประกอบ และตรวจสอบข้อผิดพลาดโดยไม่มีสิ่งกีดขวางที่ไม่จำเป็น เค้าโครงตู้ที่สามารถเข้าถึงได้สามารถรองรับงานเหล่านี้และลดเวลาที่ใช้ในการค้นหาอุปกรณ์แต่ละเครื่อง

ป้ายที่ชัดเจน ตารางวงจรที่อัปเดต แผนผังสายไฟ และการระบุขั้วต่อที่สอดคล้องกันเป็นสิ่งสำคัญในการติดตั้งทุกขนาด แนวทางปฏิบัติเหล่านี้มีประโยชน์อย่างยิ่งในโรงงานที่ระบบไฟฟ้าได้รับการดูแลโดยทีมงานที่แตกต่างกันหรือได้รับการปรับเปลี่ยนในช่วงหลายปีที่ผ่านมา การเดินสายภายในที่จัดระเบียบยังช่วยให้ช่างเทคนิคเข้าใจความสัมพันธ์ระหว่างอุปกรณ์ที่เข้ามา อุปกรณ์ป้องกัน วงจรควบคุม และอุปกรณ์ที่เชื่อมต่อ

ที่ตู้ไฟฟ้าติดผนังประตูเดียวสามารถรองรับการเข้าถึงตามปกติโดยที่ตำแหน่งและการจัดวางภายในทำให้ประตูเปิดได้เต็มที่และเข้าถึงอุปกรณ์ที่ติดตั้งได้อย่างปลอดภัย การวางแผนการบำรุงรักษาควรมีระยะห่างในการทำงานที่เพียงพอ ขั้นตอนการแยกที่เหมาะสม และรูปแบบที่อนุญาตให้มีการตรวจสอบโดยไม่รบกวนการเดินสายไฟที่ไม่เกี่ยวข้อง

มาตรฐานและการตรวจสอบในการกระจายแรงดันต่ำ

ชุดประกอบจำหน่ายแรงดันไฟฟ้าต่ำขึ้นอยู่กับข้อกำหนดทางเทคนิคและความปลอดภัยที่แตกต่างกันไปตามวัตถุประสงค์การใช้งาน การกำหนดค่า และตำแหน่งการติดตั้ง ซีรี่ส์ IEC 61439 กล่าวถึงชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม รวมถึงข้อกำหนดที่เกี่ยวข้องกับการก่อสร้าง ลักษณะทางเทคนิค และการตรวจสอบ IEC 61439-1 ระบุกฎทั่วไป ในขณะที่ส่วนอื่นๆ กล่าวถึงประเภทการประกอบและการใช้งานเฉพาะ

กล่องหุ้มเปล่าและชุดประกอบไฟฟ้าที่เสร็จสมบูรณ์ไม่เทียบเท่ากันจากมุมมองของการปฏิบัติตามข้อกำหนด ความสอดคล้องขึ้นอยู่กับหมวดหมู่ผลิตภัณฑ์ที่เกี่ยวข้อง ส่วนประกอบที่ติดตั้ง การออกแบบการประกอบ และขั้นตอนการตรวจสอบที่เกี่ยวข้อง ไม่ควรถือว่าตัวเรือนสร้างความสอดคล้องสำหรับระบบจำหน่ายที่สมบูรณ์เพียงเพราะรองรับอุปกรณ์ไฟฟ้า

เอกสารการออกแบบ การให้คะแนนส่วนประกอบ ข้อควรพิจารณาเกี่ยวกับอุณหภูมิที่เพิ่มขึ้น มาตรการป้องกัน และคำแนะนำในการติดตั้ง ล้วนมีส่วนทำให้การประกอบได้รับการออกแบบอย่างเหมาะสม รหัสไฟฟ้าในท้องถิ่นและข้อกำหนดของโครงการอาจมีข้อกำหนดเพิ่มเติม โดยเฉพาะอย่างยิ่งในโรงงานอุตสาหกรรม อาคารสาธารณะ และโครงสร้างพื้นฐานเฉพาะทาง

บทบาทอย่างต่อเนื่องของตู้ติดผนัง

การจ่ายพลังงานสมัยใหม่ผสมผสานอุปกรณ์จ่ายไฟแบบรวมศูนย์เข้ากับส่วนประกอบขนาดเล็กในตำแหน่งใกล้กับโหลดและระบบที่ให้บริการ การจัดเตรียมนี้สามารถปรับปรุงการจัดระบบการควบคุมภายในและวงจรสนับสนุนได้ โดยมีเงื่อนไขว่าการติดตั้งแต่ละครั้งได้รับการออกแบบตามข้อกำหนดทางไฟฟ้าและสภาพแวดล้อมการทำงาน

ที่ตู้ไฟฟ้าติดผนังประตูเดียวยังคงมีความเกี่ยวข้องเมื่อตัวเรือนขนาดกะทัดรัดและเข้าถึงได้มีความเหมาะสมกับอุปกรณ์ที่ต้องการ บทบาทของมันคือการปฏิบัติมากกว่าเทคโนโลยี โดยให้โครงสร้างทางกายภาพสำหรับการจัดระเบียบและการปกป้องส่วนประกอบทางไฟฟ้าที่เลือกภายในสถาปัตยกรรมการกระจายขนาดใหญ่

ในขณะที่โครงสร้างพื้นฐานทางไฟฟ้ามีการพัฒนาอย่างต่อเนื่อง การเลือกตู้จะยังคงเชื่อมโยงกับลำดับความสำคัญทางวิศวกรรมขั้นพื้นฐานหลายประการ: การใช้พื้นที่อย่างมีประสิทธิภาพ การเข้าถึงที่ปลอดภัย การปกป้องสิ่งแวดล้อมที่เหมาะสม ประสิทธิภาพการระบายความร้อน การจัดวางสายไฟที่ชัดเจน และการบำรุงรักษา ปัจจัยเหล่านี้ช่วยพิจารณาว่ารูปแบบตู้เหมาะกับการติดตั้งเฉพาะหรือไม่ และประสิทธิภาพการทำงานของระบบไฟฟ้าที่สมบูรณ์ตลอดอายุการใช้งาน
