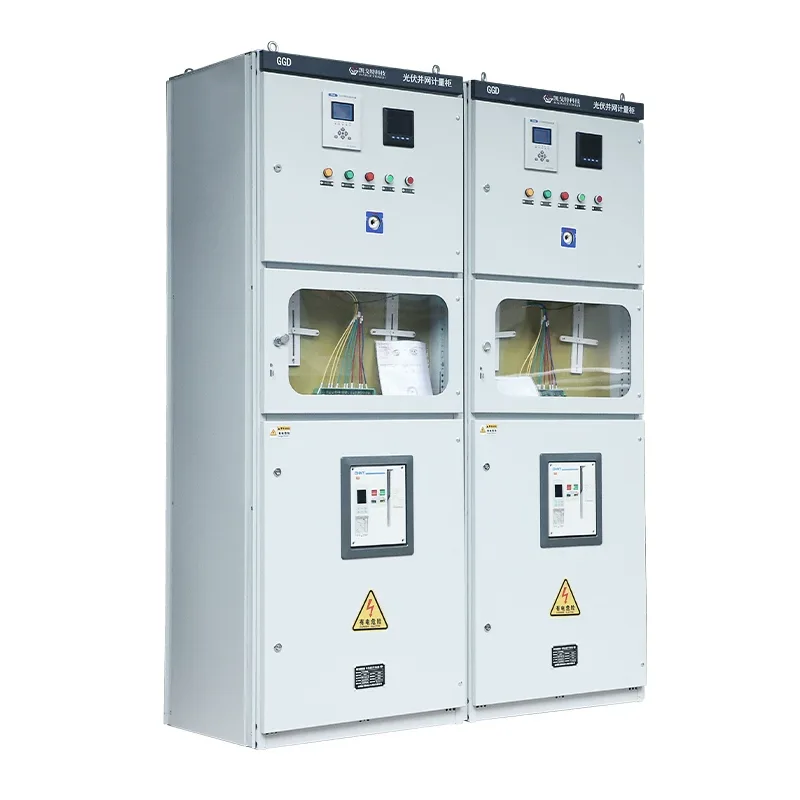

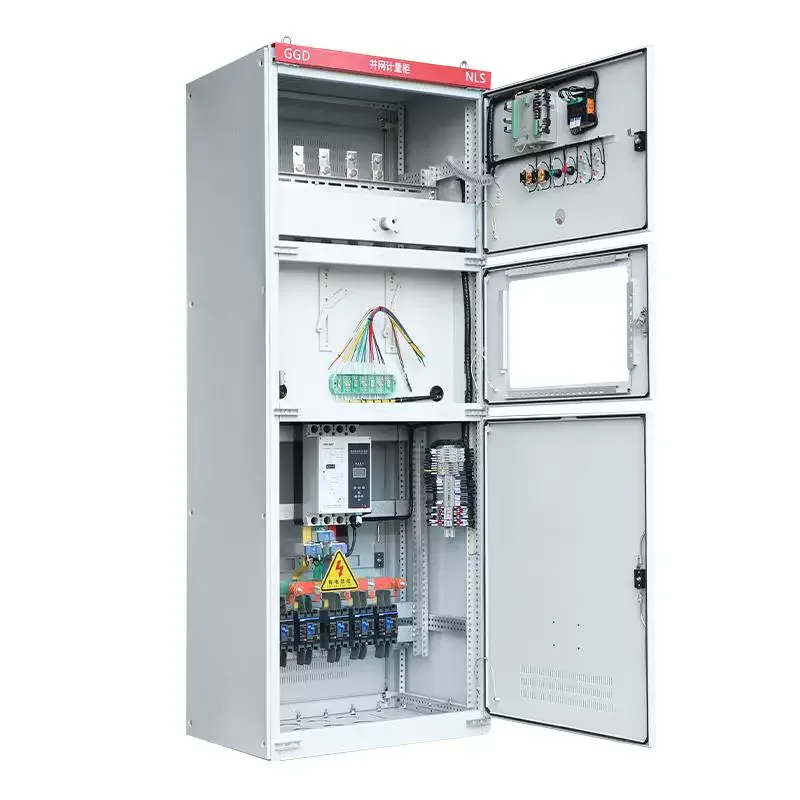

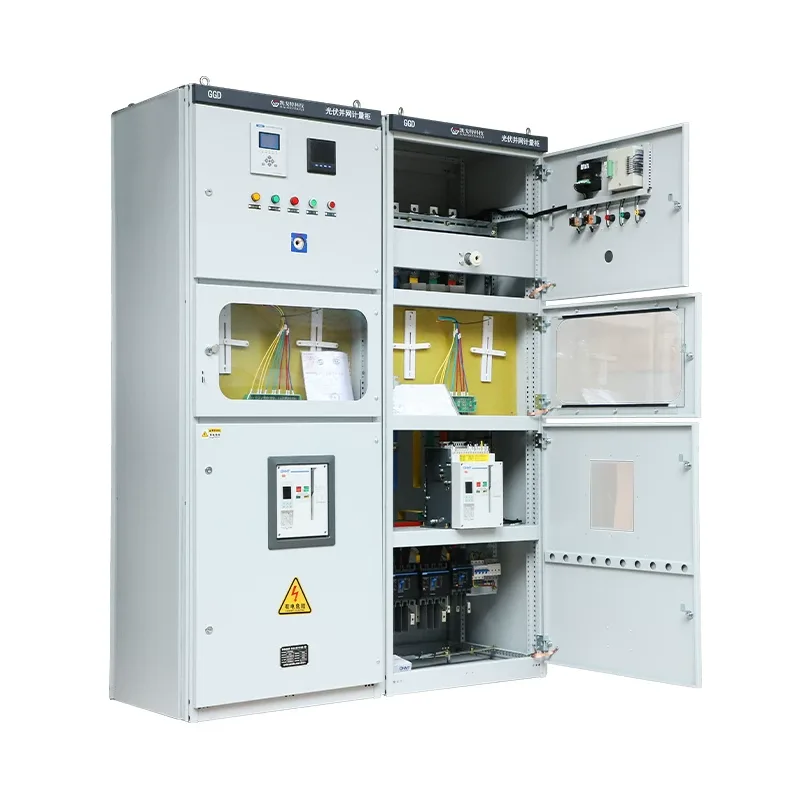

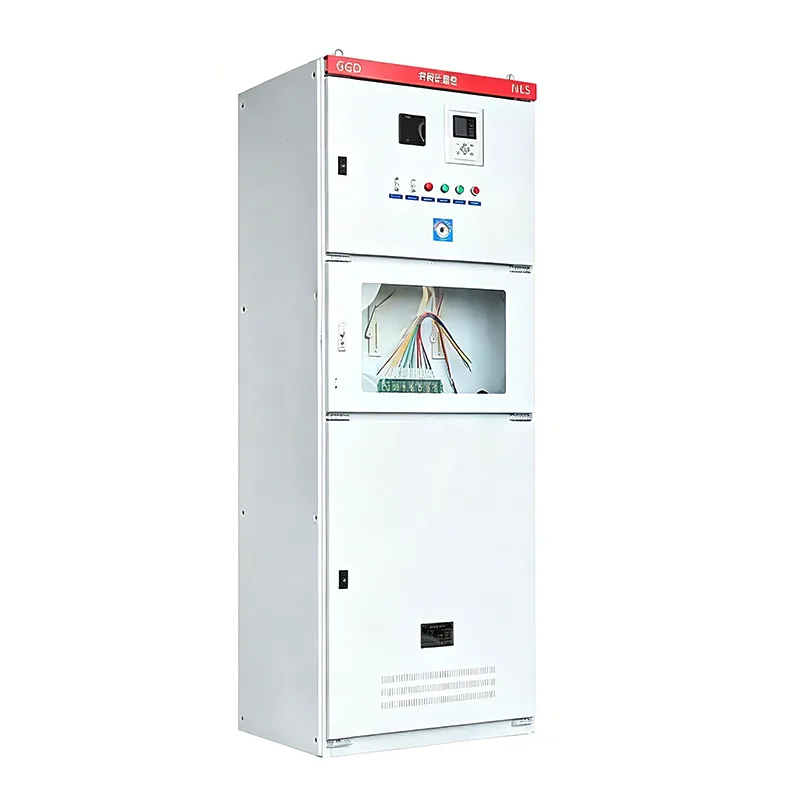

ตู้เชื่อมต่อกริดไฟฟ้าโซลาร์เซลล์

ตู้ที่เชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์มีบทบาทสำคัญในการป้องกัน การวัดแสง การแยกส่วน การป้องกันการเกาะติด และการแลกเปลี่ยนข้อมูล ออกแบบและผลิตโดย Shangming ผู้ผลิตมืออาชีพ เรามีการรับประกันและจะจัดเตรียมเอกสารและใบรับรองที่ครบถ้วนพร้อมกับคำสั่งซื้อของคุณ

ฟังก์ชั่นของตู้เชื่อมต่อกริดไฟฟ้าโซลาร์เซลล์มีอะไรบ้าง?

การรวบรวมพลังงาน: ตู้ที่เชื่อมต่อกับโครงข่าย PV จะรวบรวมเอาต์พุตกำลังไฟ AC จากสตริงอินเวอร์เตอร์ตั้งแต่หนึ่งตัวขึ้นไป

การแยกความปลอดภัย: เมื่อกริดอยู่ระหว่างการบำรุงรักษาหรือระบบ PV ทำงานผิดปกติ ระบบจะตัดการเชื่อมต่อแหล่งจ่ายไฟทางกายภาพผ่านเบรกเกอร์วงจรหรือสวิตช์ตัดการเชื่อมต่อ เพื่อให้มั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์

ฟังก์ชันการป้องกัน: ตู้ที่เชื่อมต่อกับกริด PV มีการป้องกันกระแสไฟฟ้าเกิน แรงดันไฟฟ้าเกิน แรงดันตกต่ำ และความถี่ผิดปกติ สิ่งสำคัญที่สุดคือ มีการป้องกันการเอียง ซึ่งจะตัดการเชื่อมต่อจุดเชื่อมต่อโครงข่ายโดยอัตโนมัติเมื่อโครงข่ายหลักล้มเหลวในการป้องกันการส่งพลังงานย้อนกลับและไฟฟ้าช็อตที่อาจเกิดขึ้นกับเจ้าหน้าที่ซ่อมบำรุง

การวัดและการตรวจสอบ: อุปกรณ์นี้มีมิเตอร์ไฟฟ้าในตัว ซึ่งโดยทั่วไปจะเป็นมิเตอร์แบบสองทิศทาง ซึ่งจะบันทึกทั้งไฟฟ้าที่ผลิตและการบริโภค

ความแตกต่างระหว่างตู้ที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์และกล่องรวมไฟฟ้าโซลาร์เซลล์

ข้อควรระวังในการติดตั้ง

เมื่อติดตั้งตู้เชื่อมต่อโครงข่ายไฟฟ้าโซลาร์เซลล์ ควรติดตั้งให้ใกล้กับหม้อแปลงหรือตู้จ่ายไฟหลักมากที่สุด สายเคเบิลที่สั้นกว่าส่งผลให้แรงดันไฟฟ้าตกน้อยลง หากสายเคเบิลยาวเกินไป แรงดันไฟฟ้าที่จุดเชื่อมต่อโครงข่ายจะเพิ่มขึ้นในระหว่างการผลิตไฟฟ้าสูงสุด ซึ่งจะกระตุ้นให้เกิดการป้องกันแรงดันไฟฟ้าเกินของอินเวอร์เตอร์ และทำให้เกิดการสะดุดบ่อยครั้ง

สำหรับกล่องเชื่อมต่อโครงข่ายกลางแจ้ง ห้ามติดตั้งในบริเวณที่มีแสงแดดส่องถึงโดยตรงโดยเด็ดขาด อุณหภูมิสูงอาจทำให้เซอร์กิตเบรกเกอร์ตัดกระแสความร้อน ทำให้เกิดการสะดุดผิดพลาด แนะนำให้เลือกตำแหน่งผนังด้านทิศเหนือของอาคารหรือติดตั้งม่านบังแดด

โปรดตรวจสอบให้แน่ใจว่ามีพื้นที่การทำงานอย่างน้อย 800 มม. - 1,000 มม. เหลืออยู่ด้านหน้าตู้เพื่อให้แน่ใจว่าผู้ปฏิบัติงานสามารถเปิดสวิตช์ตัดการเชื่อมต่อได้อย่างรวดเร็วในกรณีฉุกเฉิน

คำถามที่พบบ่อย

ถาม: เหตุใดเซอร์กิตเบรกเกอร์ในตู้ที่เชื่อมต่อกับโครงข่ายจึงสะดุดโดยไม่คาดคิดระหว่างการผลิตไฟฟ้าสูงสุดในเวลาเที่ยงวัน

ตอบ: สาเหตุที่ต้องสอบสวน:

แรงดันไฟฟ้าเกินของกริด: นี่คือสาเหตุที่พบบ่อยที่สุด การผลิตพลังงานแสงอาทิตย์จะแข็งแกร่งที่สุดในช่วงเที่ยง และหากการใช้ไฟฟ้าโดยรอบต่ำ แรงดันไฟฟ้าที่จุดเชื่อมต่อโครงข่ายจะเพิ่มขึ้น เมื่อแรงดันไฟฟ้าเกินขีดจำกัดการป้องกันที่กำหนดโดยตู้ที่เชื่อมต่อกับกริด ตู้จะตัดการทำงานโดยอัตโนมัติ

การสะดุดของอุณหภูมิ: การกระจายความร้อนไม่ดีในตู้ที่เชื่อมต่อกับกริด กระแสไฟฟ้าไหลสูงในตอนเที่ยงทำให้อุณหภูมิภายในตู้สูงเกินไป ส่งผลให้ระบบป้องกันความร้อนของเซอร์กิตเบรกเกอร์ทำงานผิดปกติ

การตั้งค่าที่ไม่เหมาะสม: กระแสการตั้งค่าของเซอร์กิตเบรกเกอร์ใกล้กับกระแสเอาท์พุตสูงสุดของอินเวอร์เตอร์มากเกินไป

วิธีแก้ไข: ตรวจสอบบันทึกแรงดันไฟฟ้า หากแรงดันไฟฟ้าของโครงข่ายสูงเกินไป โปรดติดต่อสำนักงานจ่ายไฟเพื่อลดก๊อกหม้อแปลงหรือปรับการตั้งค่าการป้องกัน

ถาม: จะเกิดอะไรขึ้นหากอุปกรณ์ป้องกันไฟกระชากในตู้ที่เชื่อมต่อกับโครงข่ายชำรุดและไม่ได้เปลี่ยนใหม่

ตอบ: จะไม่ส่งผลกระทบต่อการผลิตไฟฟ้าในระยะสั้น แต่จะสูญเสียการป้องกันฟ้าผ่า โรงไฟฟ้าพลังงานแสงอาทิตย์ส่วนใหญ่ตั้งอยู่บนหลังคาเปิด ซึ่งเกิดฟ้าผ่าบ่อยมาก ในกรณีที่เกิดฟ้าผ่า ไฟฟ้าแรงสูงสามารถเจาะตู้ที่เชื่อมต่อกับกริดโดยตรงและเข้าไปในอินเวอร์เตอร์ ส่งผลให้ส่วนประกอบมูลค่าหลายแสนหยวนเสียหาย

เราขอแนะนำว่าหากหน้าต่างสถานะ SPD เปลี่ยนเป็นสีแดง จะต้องเปลี่ยนทันที

ถาม: ตู้จำหน่ายไฟฟ้าแรงดันต่ำทั่วไปสามารถใช้แทนตู้ที่เชื่อมต่อกับโครงข่ายไฟฟ้าโซลาร์เซลล์โดยเฉพาะได้หรือไม่

ตอบ: ไม่ได้ ไม่สามารถถูกแทนที่โดยตรงได้ ตู้จ่ายไฟแบบปกติขาดระบบสูบจ่ายแบบสองทิศทาง ตรรกะการป้องกันการจ่ายออก และฟังก์ชันการสะดุดแรงดันไฟตก

สำนักจ่ายไฟจะมุ่งเน้นไปที่การตรวจสอบส่วนประกอบเฉพาะของเซลล์แสงอาทิตย์เหล่านี้ในระหว่างการทดสอบการยอมรับ หากมีการบังคับทดแทน โครงการจะไม่ได้รับการยอมรับ
