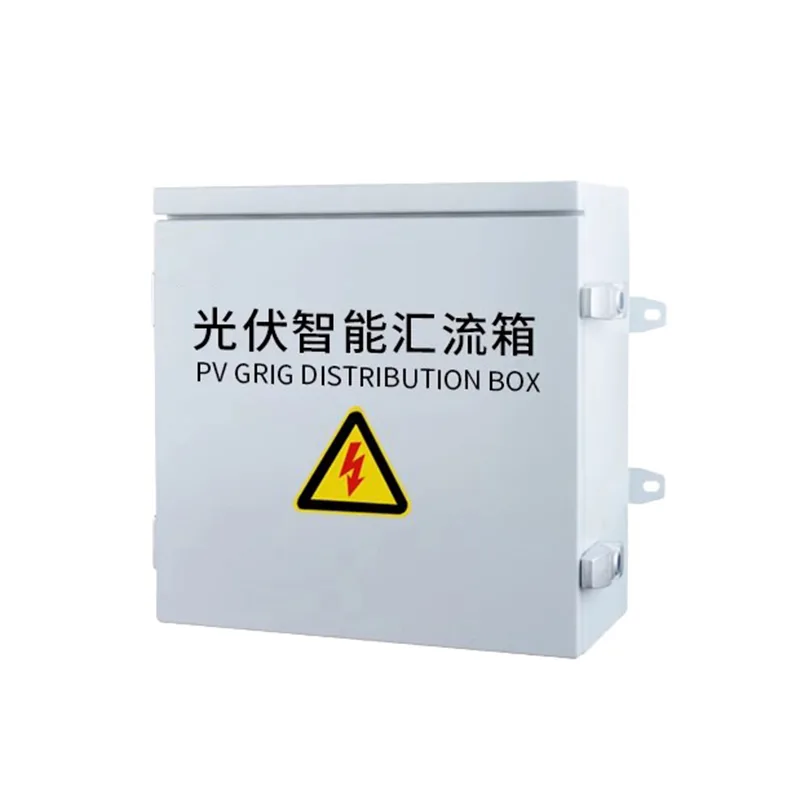

กล่องรวมไฟฟ้าโซลาร์เซลล์

Shangming เป็นผู้ผลิตกล่องรวมเซลล์แสงอาทิตย์คุณภาพสูงจากประเทศจีน เรามีโรงงานของเราเองซึ่งมีมากกว่า 5 สายการผลิต และมีสินค้ามาตรฐานพร้อมจำหน่ายพร้อมจัดส่งที่รวดเร็ว การปรับแต่งยังเป็นจุดแข็งของเรา โปรดติดต่อเราเพื่อหารือเกี่ยวกับแนวทางแก้ไขและรับใบเสนอราคาฟรี

เหตุใดจึงจำเป็นต้องมีกล่อง Combiner ไฟฟ้าโซลาร์เซลล์?

ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดกลางถึงขนาดใหญ่ โดยทั่วไปจะมีแผงโซลาร์เซลล์หลายร้อยหรือหลายพันแผง หากแต่ละแผงต่อสายเข้ากับอินเวอร์เตอร์โดยตรง ก็จะเกิดปัญหามากมาย ประการแรก การเดินสายไฟจะยุ่งเหยิง เพิ่มความยากลำบากในการก่อสร้างอย่างมาก และการใช้สายเคเบิล DC จำนวนมากจะทำให้ต้นทุนเพิ่มขึ้นอย่างมาก

ในขณะเดียวกัน การสูญเสียก็จะเพิ่มขึ้น และการส่งกระแสไฟฟ้าขนาดเล็กในระยะทางไกลจะส่งผลให้แรงดันไฟฟ้าลดลงอย่างมาก ต่อมา การบำรุงรักษาก็จะกลายเป็นปัญหาที่ท้าทายเช่นกัน เนื่องจากเป็นการยากที่จะค้นหาสตริงที่ผิดพลาดได้อย่างรวดเร็ว

นี่คือที่มาของกล่อง Combiner เพื่อแก้ไขปัญหาเหล่านี้ พวกมันทำหน้าที่เหมือนศูนย์กลางการคมนาคมขนส่ง โดยบรรจบกันลำธารสายเล็ก ๆ ให้เป็นเอาท์พุตที่เป็นหนึ่งเดียว

องค์ประกอบของโมดูล

ฟังก์ชั่นหลัก

คอลเลกชันปัจจุบัน: กล่องรวมไฟฟ้าโซลาร์เซลล์จะส่งออกกระแสไฟตรงจากโมดูลไฟฟ้าโซลาร์เซลล์หลายโมดูลจากส่วนกลาง ช่วยลดจำนวนสายเคเบิล DC และลดความซับซ้อนและต้นทุนของระบบ

การป้องกันระบบ: กล่อง Combiner ให้การเชื่อมต่อกระแสเกิน การลัดวงจร ย้อนกลับ และการป้องกันไฟกระชากสำหรับแต่ละสายและเอาต์พุตทั้งหมด เพื่อป้องกันข้อผิดพลาดที่เพิ่มขึ้น

การแยกความปลอดภัย: สวิตช์ตัดการเชื่อมต่อ DC ช่วยให้สามารถตัดการเชื่อมต่อได้อย่างรวดเร็วระหว่างการบำรุงรักษาหรือข้อผิดพลาด ช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน

การตรวจสอบการทำงาน: หากเลือกรุ่นอัจฉริยะ สามารถตรวจสอบสถานะกระแสไฟ แรงดันไฟฟ้า อุณหภูมิ และการป้องกันฟ้าผ่าแบบเรียลไทม์ได้ ซึ่งช่วยอำนวยความสะดวกในการวิเคราะห์ตำแหน่งข้อผิดพลาดและประสิทธิภาพ

ประเภทหลัก

กล่องรวมแผงเซลล์แสงอาทิตย์ (PV) ประเภทต่างๆ จะแตกต่างกันไปตามตำแหน่งการติดตั้ง ระดับแรงดันไฟฟ้า และระดับสติปัญญาภายในระบบ ซึ่งสอดคล้องกับสถานการณ์การใช้งานที่แตกต่างกัน

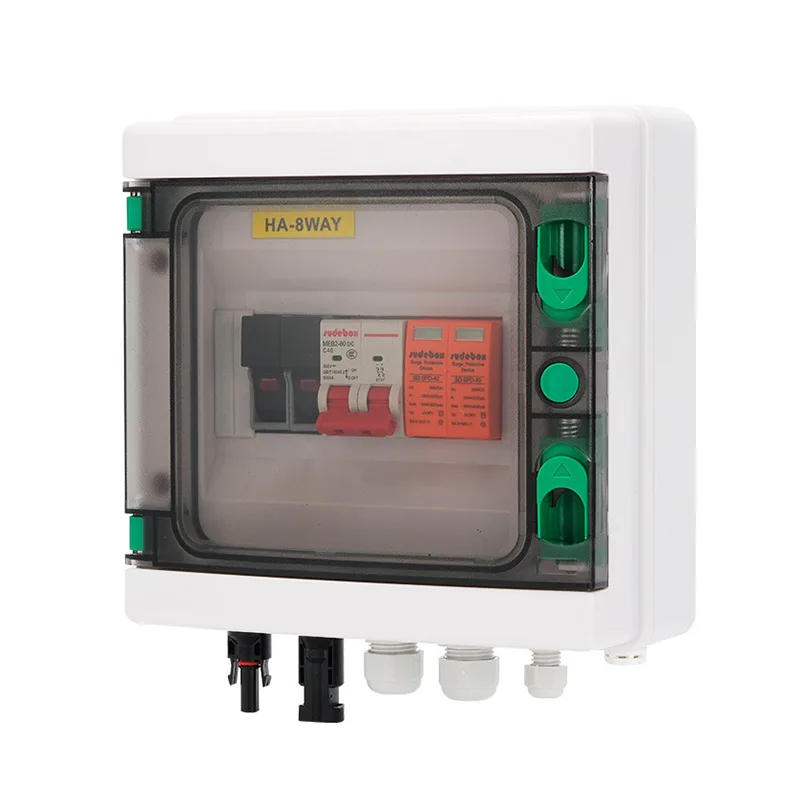

1. กล่องรวม DC

พบมากที่สุดในโรงไฟฟ้าพลังงานแสงอาทิตย์ ติดตั้งระหว่างโมดูล PV และอินเวอร์เตอร์ DC

ฟังก์ชัน: รวมกำลังไฟฟ้ากระแสตรงจากสาย PV หลายสายแล้วส่งออกไปยังอินเวอร์เตอร์แบบรวมศูนย์

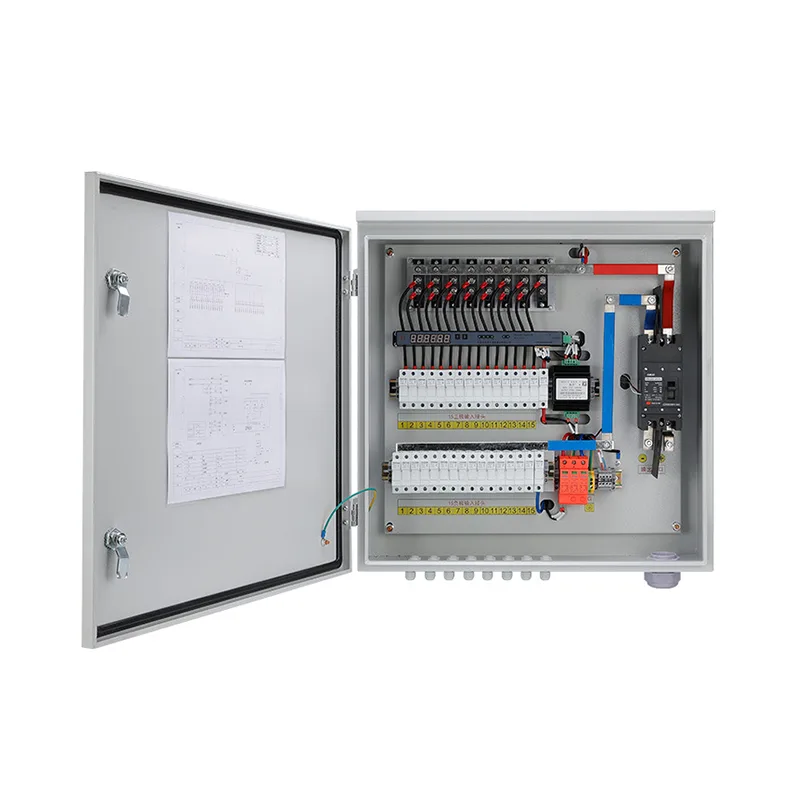

การกำหนดค่าหลัก: ประกอบด้วยฟิวส์ DC, เซอร์กิตเบรกเกอร์ DC และ SPD

สถานการณ์ที่เกี่ยวข้อง: โรงไฟฟ้าแบบติดตั้งภาคพื้นดินขนาดใหญ่ ระบบ PV แบบรวมศูนย์

2. กล่องรวม AC

ใช้เป็นหลักในระบบที่ใช้สตริงอินเวอร์เตอร์ มีการติดตั้งระหว่างด้านเอาท์พุต AC ของอินเวอร์เตอร์และหม้อแปลงสเต็ปอัพ

ฟังก์ชัน: รวมเอาต์พุตไฟ AC จากอินเวอร์เตอร์สตริงหลายตัวเข้าด้วยกัน

การกำหนดค่าหลัก: เบรกเกอร์วงจร AC, อุปกรณ์ป้องกันไฟกระชาก AC, สวิตช์ตัดการเชื่อมต่อ; บางส่วนอาจมีเครื่องวัดพลังงานด้วย

สถานการณ์ที่เกี่ยวข้อง: PV บนชั้นดาดฟ้าเชิงพาณิชย์และอุตสาหกรรม โรงไฟฟ้าแบบติดตั้งภาคพื้นดินโดยใช้อินเวอร์เตอร์แบบกระจาย

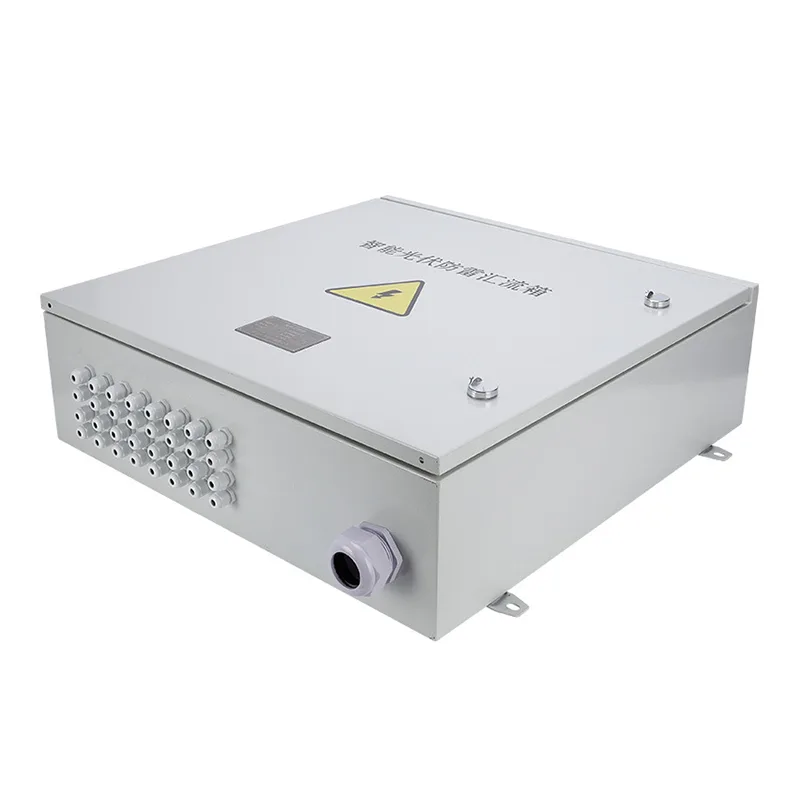

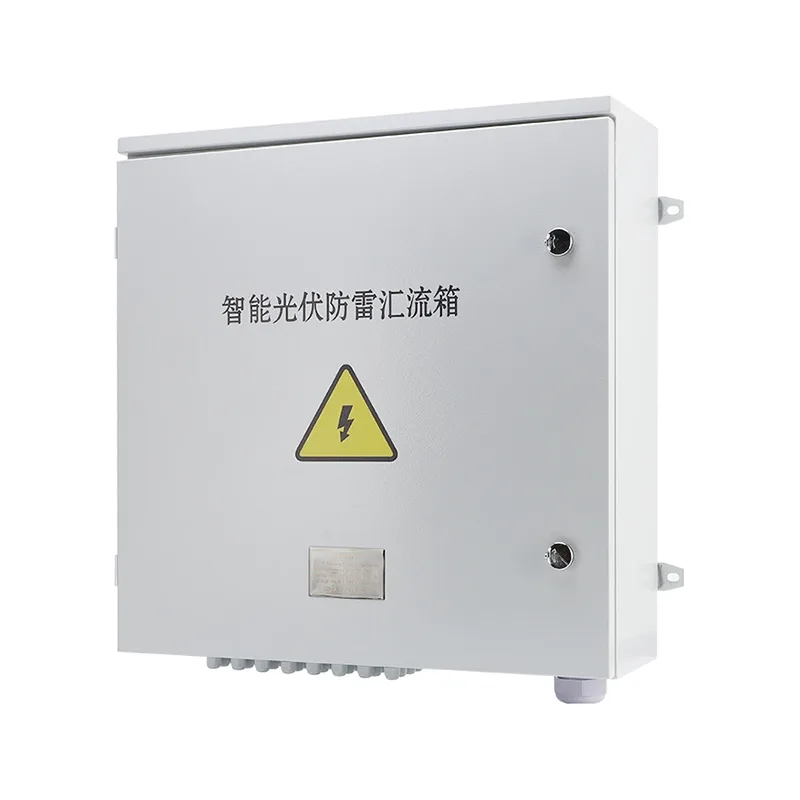

3. กล่องรวมอัจฉริยะ

กล่องประเภทนี้จะเพิ่มโมดูลการตรวจสอบลงในกล่องรวมพื้นฐาน และปัจจุบันเป็นตัวเลือกหลักสำหรับโรงไฟฟ้าขนาดกลางถึงขนาดใหญ่

ฟังก์ชัน: นอกเหนือจากการรวมกระแสแล้ว ยังสามารถตรวจสอบกระแสของแต่ละสายที่เข้ามา แรงดันไฟฟ้าทั้งหมด อุณหภูมิภายใน และสถานะอุปกรณ์ป้องกันไฟกระชากแบบเรียลไทม์

ข้อดีทางเทคนิค: เจ้าหน้าที่ซ่อมบำรุงสามารถระบุได้จากระยะไกลว่าแผงโซลาร์เซลล์ใดถูกบังหรือเสียหาย ด้วยการอัพโหลดข้อมูล ทำให้สามารถบำรุงรักษาได้อย่างแม่นยำ

การรับประกันและบริการหลังการขาย

โรงงาน Shangming ให้การประกันคุณภาพ โดยเฉพาะการรับประกัน 1 ปีสำหรับผลิตภัณฑ์ที่กำหนดเองและการรับประกัน 2 ปีสำหรับผลิตภัณฑ์มาตรฐาน การรับประกันครอบคลุมถึงข้อบกพร่องของวัสดุในตู้ การทำงานผิดปกติของส่วนประกอบ (ภายใต้การใช้งานปกติ) และปัญหาในกระบวนการผลิต ไม่ครอบคลุมความเสียหายที่เกิดจากการติดตั้งที่ไม่เหมาะสม การใช้งานผิดวิธี ภัยธรรมชาติ หรือการดัดแปลงโดยไม่ได้รับอนุญาต

ในกรณีที่เกิดปัญหาหลังการขาย เราจะจัดการตามขั้นตอนต่อไปนี้: รายงานปัญหา (จัดเตรียมรูปถ่าย/วิดีโอเกี่ยวกับความผิดปกติและหมายเลขคำสั่งซื้อ) → ทีมเทคนิคจะตอบกลับภายใน 4 ชั่วโมง → การวินิจฉัยจากระยะไกล (คำแนะนำฟรีเกี่ยวกับการปรับพารามิเตอร์หรือการเปลี่ยนส่วนประกอบขนาดเล็ก อะไหล่ทดแทนฟรีภายในระยะเวลาการรับประกัน) → หากปัญหาไม่สามารถแก้ไขได้ วิศวกรจะถูกจัดเตรียมให้จัดการถึงที่ หรือผลิตภัณฑ์จะถูกส่งกลับเพื่อการซ่อมแซม/เปลี่ยนใหม่ (เราจะเป็นผู้รับผิดชอบค่าใช้จ่ายภายในระยะเวลาการรับประกัน) ในกรณีฉุกเฉิน สามารถจัดหาผลิตภัณฑ์ทดแทนได้ก่อนเพื่อลดการสูญเสียของลูกค้า
