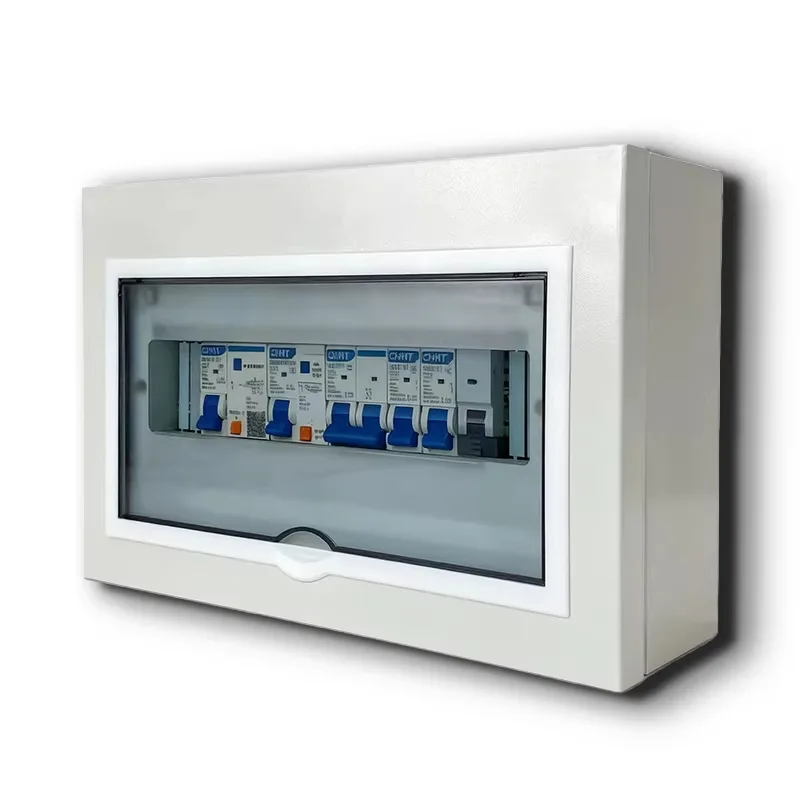

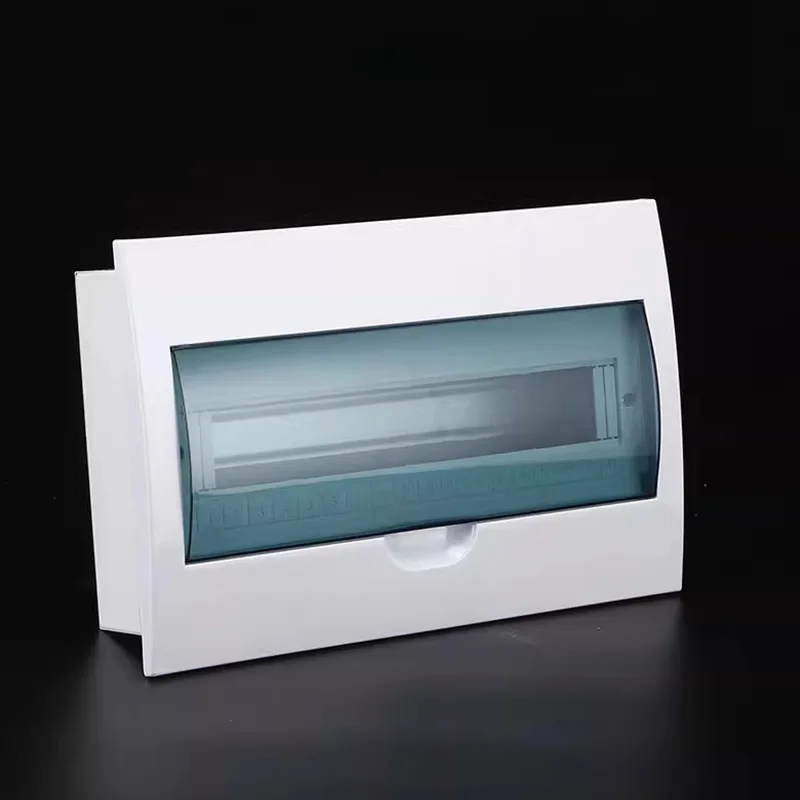

ตู้กล่องกระจายวงจรหลายวงจรขนาดกะทัดรัด

Shangming เป็นผู้ผลิตมืออาชีพของกล่องกระจายหลายวงจรขนาดกะทัดรัด นำเสนอการขายตรงจากโรงงาน และให้บริการโซลูชั่นที่กำหนดเองและบริการหลังการขายที่ครอบคลุม ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมที่มีพื้นที่การติดตั้งจำกัด โดยมีขนาดกะทัดรัดและโครงร่างวงจรภายในที่มีความหนาแน่นสูง ช่วยให้สามารถจ่ายพลังงานหลายวงจรได้อย่างปลอดภัยในพื้นที่จำกัด และไม่จำเป็นต้องใช้กล่องวงจรเดี่ยวภายนอกหลายกล่อง

ข้อดีหลัก

หากคุณต้องการการกระจายพลังงานอัจฉริยะแบบโมดูลาร์และขนาดเล็กสำหรับโครงการของคุณ กล่องกระจายไฟฟ้าแบบหลายวงจรขนาดกะทัดรัดมีความเหมาะสมมากกว่ากล่องวงจรเดี่ยวแบบเดิมหรือตู้จ่ายไฟขนาดใหญ่

1. ประหยัดพื้นที่

กล่องกระจายขนาดกะทัดรัดมีการออกแบบที่บาง โดยมีความลึกมาตรฐานเพียง 70–100 มม. สามารถฝังลงในฉากกั้นน้ำหนักเบา แผงด้านหลังเฟอร์นิเจอร์ กล่องอุปกรณ์ หรือเพลาไฟฟ้าแคบได้อย่างง่ายดาย โดยใช้พื้นที่น้อยที่สุด

ภายในพื้นที่จำกัด ความหนาแน่นของวงจรสูง เมื่อรวมเซอร์กิตเบรกเกอร์ขนาดเล็ก 8–24 ตัวเข้าด้วยกัน ช่วยประหยัดพื้นที่ในการติดตั้งได้มากกว่า 60% เมื่อเทียบกับการกระจายกล่องวงจรเดียวหลายกล่อง

หากจำเป็น เราสามารถปรับแต่งการกำหนดค่าที่รองรับการขยายแบบขนาน เพื่อให้สามารถรวมกันในแนวนอนเพื่อสร้างหน่วยการกระจายความจุที่ใหญ่ขึ้น

2. ความปลอดภัย

กล่องกระจายสินค้าของ Shangming ทำจากโลหะคุณภาพสูง พร้อมตัวเลือกสำหรับเหล็กชุบสังกะสีหรือสแตนเลส 304 ช่วยลดการแพร่กระจายของไฟได้อย่างมีประสิทธิภาพ

แต่ละวงจรมีการโอเวอร์โหลดอิสระและการป้องกันการลัดวงจร ทำให้มั่นใจได้ถึงการแยกข้อผิดพลาดที่แม่นยำ

ความคุ้มครองระดับการป้องกัน IP กว้าง:

การใช้งานภายในอาคาร: IP20–IP40 ป้องกันการสัมผัสนิ้วมือและสิ่งแปลกปลอมที่เป็นของแข็ง

การใช้สภาพแวดล้อมกลางแจ้งหรือชื้น: ตัวเรือนโลหะ IP54 ป้องกันฝุ่นและป้องกันน้ำกระเซ็น เหมาะสำหรับห้องน้ำ ระเบียง กล่องอุปกรณ์กลางแจ้ง ฯลฯ

3. ติดตั้งและบำรุงรักษาง่าย

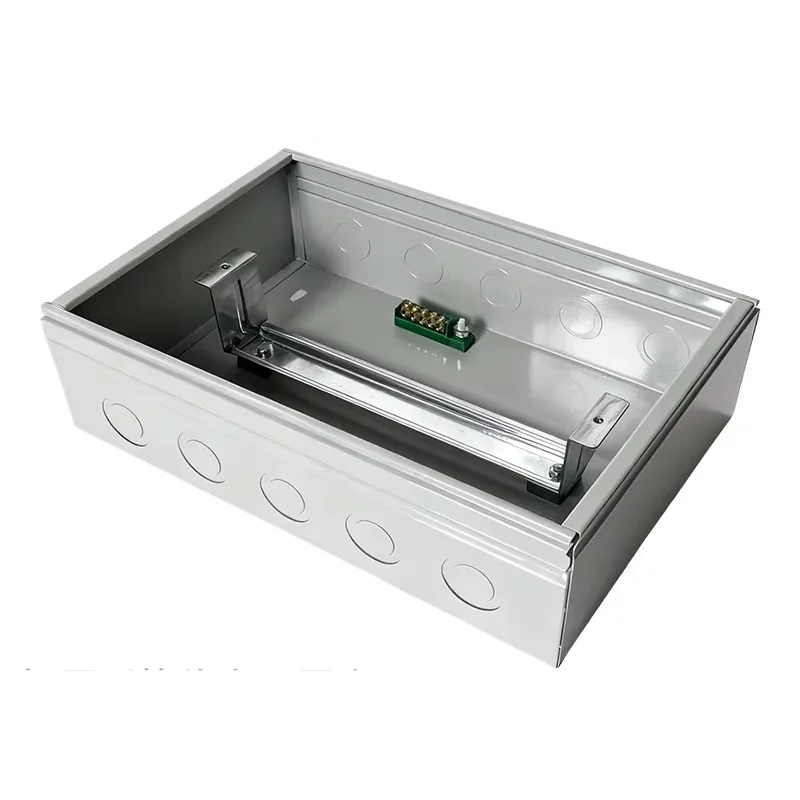

กล่องกระจายกล่องกระจายหลายวงจรขนาดกะทัดรัดมาพร้อมกับราง DIN มาตรฐานที่ติดตั้งไว้ล่วงหน้า เราใช้เซอร์กิตเบรกเกอร์แบรนด์กระแสหลัก (Schneider Electric, ABB ฯลฯ) สำหรับการติดตั้งโดยตรง โดยไม่จำเป็นต้องเจาะหรือสกรู

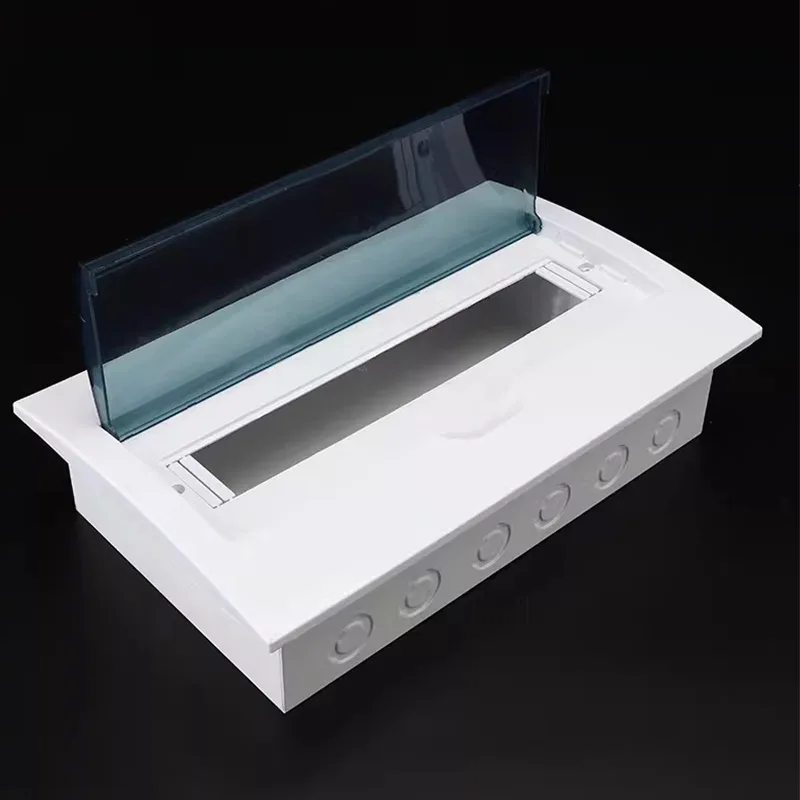

มีรูน็อกเอาต์ Φ20/25 มม. ที่ด้านบน ด้านล่าง และด้านหลังสำหรับการเข้าและออกสายเคเบิลหลายทิศทาง รองรับเส้นทางการเดินสายไฟที่แตกต่างกัน

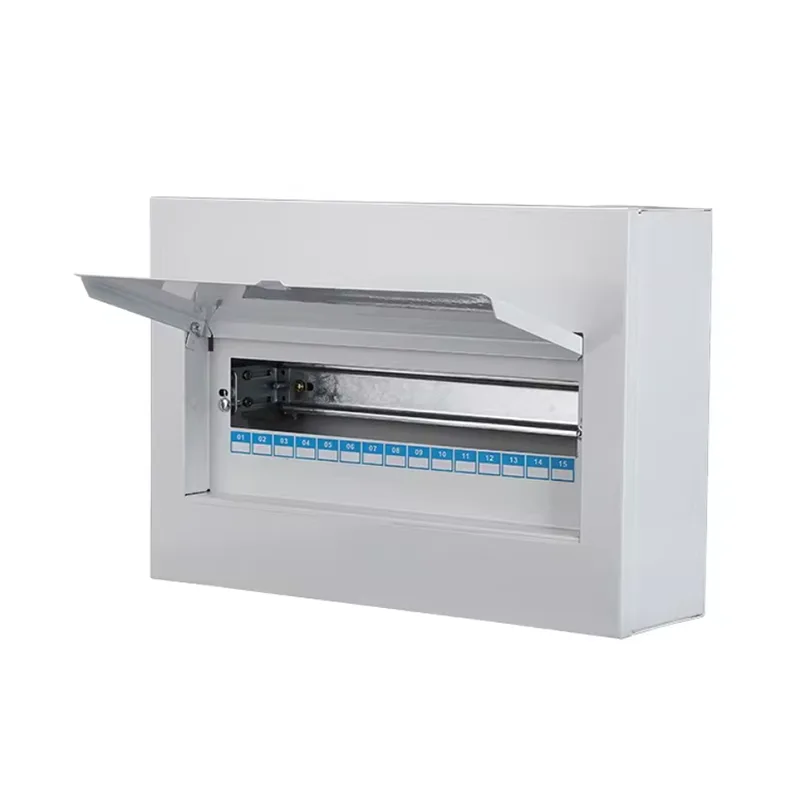

ประตูเป็นแบบสแน็ปอินหรือแบบบานพับ จึงสามารถเปิดได้ด้วยมือเดียว พื้นที่ติดฉลากวงจรมีให้ที่ด้านในของประตูหรือแผง เพื่อรองรับคำอธิบายประกอบแบบพิมพ์หรือเขียนด้วยลายมือ

4. ปรับแต่งได้เต็มรูปแบบ

วัสดุที่มี: เหล็ก แผ่นสังกะสี สแตนเลส 201 สแตนเลส 304

การรองรับขนาดที่ไม่ได้มาตรฐาน: เรานำเสนอการปรับแต่งความกว้าง ความสูง และความลึกได้อย่างเต็มที่ เพื่อให้ตรงกับช่องเปิดของอุปกรณ์พิเศษหรือความหนาของผนังอาคาร

โมดูลการทำงาน: สามารถติดตั้งไว้ล่วงหน้าด้วยอุปกรณ์ป้องกันไฟกระชาก มิเตอร์อัจฉริยะ โมดูลรีโมทคอนโทรล ช่องเสียบ USB ฯลฯ

การปรับแต่งลักษณะที่ปรากฏ: รองรับการพ่นสี RAL, ผิวสเตนเลสขัดเงา และการพิมพ์ซิลค์สกรีนโลโก้ ผสานเข้ากับสไตล์การออกแบบตกแต่งภายในระดับไฮเอนด์

จะกำหนดจำนวนวงจรที่ต้องการได้อย่างไร?

คุณอาจพบคำถามนี้ในระหว่างกระบวนการคัดเลือก ซางหมิงมีวิธีการสามขั้นตอนสำหรับการประเมินเบื้องต้น

1. แยกวงจรตามพื้นที่ใช้งาน

นี่เป็นวิธีการทางสถิติขั้นพื้นฐานที่สุด โดยทั่วไปการกำหนดค่ามาตรฐานสมัยใหม่จะแนะนำให้แยกอุปกรณ์กำลังสูงออกจากวงจรไฟฟ้าทั่วไป:

● วงจรไฟส่องสว่าง: แนะนำให้ใช้อย่างน้อย 1-2 วงจร ควบคุมโดยพื้นที่เพื่อหลีกเลี่ยงการลัดวงจรในบริเวณหนึ่งทำให้เกิดความมืดทั่วทั้งบ้าน

● ช่องทางจำหน่ายทั่วไป: จัดสรรตามจำนวนห้อง โดยทั่วไปจะมีหนึ่งวงจรสำหรับทุกๆ 3-5 ห้อง

● วงจรกำลังสูงเฉพาะ: นี่เป็นสิ่งสำคัญ เครื่องปรับอากาศ เครื่องทำน้ำอุ่น เตาอบ เครื่องล้างจาน เครื่องอบผ้า ฯลฯ ที่มีระดับพลังงาน ≥1.5kW ต้องใช้วงจรแยกกัน

● ห้องครัวและห้องน้ำ: เนื่องจากสภาพแวดล้อมที่ชื้นและมีเครื่องใช้ไฟฟ้าที่มีความเข้มข้น ขอแนะนำให้ติดตั้งวงจรกระแสไฟตกค้าง (RCD) แยกต่างหาก

2. คำนวณความกว้างของโมดูล

เราใช้ "วิธี" หรือ "โมดูล" ในการวัดความจุ

1 โมดูล = 18 มม. (เช่น ความกว้างของเบรกเกอร์ขั้วเดียว MCB)

RCCB/RCBO: โดยทั่วไปจะใช้ 2 โมดูล นั่นคือ 36 มม.

สวิตช์หลัก: โดยทั่วไปจะมี 2-4 โมดูล

สูตรการคำนวณ: โมดูลที่ต้องการทั้งหมด = (จำนวนสวิตช์ขั้วเดี่ยว x 1) + (จำนวนสวิตช์หลัก x 2/4)

3. หลักการจอง 20%

อย่ากรอกกล่องแจกจ่ายจนเต็ม การเหลือพื้นที่ไว้สำหรับการขยายตัวในอนาคตถือเป็นมาตรฐานอุตสาหกรรม แล้วจะออกจากห้องทำไม?

การขยายตัวในอนาคต: เมื่อเพิ่มระบบรักษาความปลอดภัย ระบบสมาร์ทโฮม หรืออุปกรณ์ใหม่ในอนาคต คุณไม่จำเป็นต้องเปลี่ยนทั้งกล่อง

พื้นที่กระจายความร้อน: ในกล่องหลายวงจรขนาดกะทัดรัด พื้นที่สงวนจะช่วยให้การหมุนเวียนของอากาศ ลดความเสี่ยงที่เซอร์กิตเบรกเกอร์สะดุดเนื่องจากความร้อนสูงเกินไป

คำแนะนำ: หากคุณคำนวณว่าคุณต้องการ 10 วงจร ให้เลือกกล่อง 12 วงจร หากคุณคำนวณว่าคุณต้องการ 18 วงจร ให้เลือกกล่อง 24 วงจร

ตารางอ้างอิงสถานการณ์ทั่วไป

Shangming Electric รองรับการเลือกรุ่นที่แม่นยำของคุณ เรานำเสนอ:

ให้คำปรึกษาเกี่ยวกับโครงร่างวงจรฟรี: ส่งรายการอุปกรณ์ของคุณมาให้เรา แล้วเราจะแนะนำรุ่นตู้ที่เหมาะสม

ชุดโมดูลาร์หลายชุด: ขนาดมาตรฐานประกอบด้วยโมดูล 12, 18, 24 และ 36; รองรับการปรับแต่งที่ไม่ได้มาตรฐานด้วย

ตัวเลือกราง DIN + เซอร์กิตเบรกเกอร์ที่ติดตั้งไว้ล่วงหน้า: ประกอบไว้ล่วงหน้าตามแผนวงจรของคุณ พร้อมใช้งานเมื่อมาถึง
